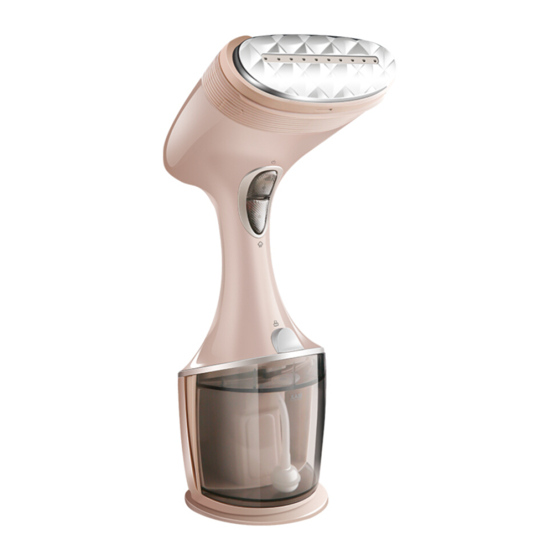

- Page 1 Handheld garment steamer YBD15D1 This manual is for reference only, the information has been carefully checked, if there are any discrepancy, the factory specifications shall prevail.
-
Page 2: Safety Cautions
Safety Cautions Before using, please read the Safety Cautions completely, and use the appliance in accordance with the requirements to avoid any injury or damage of properties. WARNING Never use this appliance for any purpose other than ironing clothes. Never use other high-power electric appliance on the same socket to avoid overload of circuits. - Page 3 WARNING When the iron is operating, it may produce steam of high temperature, which may cause deformation and discoloration of cloths with poor heat resistance (such as fur clothing). In this case, never use it. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
- Page 4 CAUTIONS 1.The iron must not be left unattended while it is connected to the supply mains. 2.The plug must be removed from the socket-outlet before the water reservoir is filled with water. 3.The iron must be used and rested on a flat, stable surface. 4.The iron is not to be used if it has been dropped, if there are visible signs of damage or if it is leaking.
-
Page 5: Product Overview
Product overview Reminder All figures in the instruction book are used for explanation only. When appearance and functions are inconsistent with real object, the real object shall prevail. Part name Steam outlet High power steam button Low power steam button Pilot light Water tank button Water tank... -
Page 6: Installation Instructions
Installation instructions Water tank Water tank button Press water tank button to take out water tank. Fur brush Reminder • Fur brush buckled in ironing head: The buckle at the upper end of the fur brush tightly fastens the bulge at the top of the ironing head, and the fur brush can be removed in reverse direction. - Page 7 Instructions for use Preparation Work Hang the garment to be ironed. Add water into the water tank. To prolong the service life of the product, it is recommended to use purified water or distilled water, and tighten the water cap to prevent from leaking.
- Page 8 Turn on to start ironing When power on, the indicator(green) will flash during in warm up status, and this process lasts about 40s. When the green indicator lights on without flashing, press steam button to start working. Blue light means low power, red light means high power.
-
Page 9: Care And Cleaning
Care and cleaning Cautions Do not clean with strong Do no put chemicals in the volatile solvent. water tank. • Place the water tank back, and store the product at a place. • Do not soak the product in water or other solutions to wash. •... - Page 10 Safety protection Temperature detection protection There is a temperature sensor in the appliance. When the temperature rises abnormally, the temperature sensor will output a signal to cut off the connection of the heating element, so the temperature of the device can be controlled within the appropriate temperature range.
- Page 11 Rated voltage/ Model Product Dimensions Function water tank frequency W x H x D options 132x326x168 YBD15D1 220-240V~ 1460-1750 (W) 260 (ml) 2 level (mm) 50/60Hz Electrical schematic diagram Statement All contents of this manual have been carefully checked. In case of any printing errors and omissions or any resulting misunderstanding, please consult us.
- Page 12 Fault handling Reminder • Determination and examination of common abnormalities: If the abnormality cannot be solved in a simple way, please contact customer service center. • Do not disassemble and repair the device by yourself, or you may be in danger or the steamer may be damaged.
- Page 13 使用說明書 手提式蒸汽掛燙機 YBD15D1 本手冊僅供參考，資料已仔細核對，如有爭議，以工廠資料為准 使用前請仔細閱讀本手冊，並妥善保管，以備將來查閱...
- Page 14 電熨斗 電熨斗 電熨斗 電熨斗...
- Page 15 電熨斗 所 此 電熨斗 本電器禁止與常規家用垃圾一起進行處理。在使用壽命結束時， 本電器必須放在電器和電子設備的回收點。通過對舊電器的收集 和回收，你爲自然資源的保護做出了重要貢獻，並且對環境進行 了無害和環保的處理。 1.當電熨斗連接電源時，電熨斗不能放置在無人看管的地方。 2.當電熨斗加水的時候，必須拔掉插頭。 3.此電熨斗必須在平整和穩定的表面使用和放置。 4.如果出現漏水，損壞的明顯標志或者泄露等現象，電熨斗不能 再被使用。 5.當電熨斗在通電或者冷卻時，機器和電源線不能放置在孩子能 觸摸到的地方。 6.在有監督或者指導如何安全使用此電器並且明白所隱含危險的 情況下，此電器能被8歲和8歲以上的小孩以及身體，感官或者 頭腦有缺陷的人，或者缺乏知識經驗的人所使用。 請照看兒童，確保他們不把玩器具。本電器不得由沒有監督的 兒童進行清潔和維護。 電熨斗...
- Page 16 產品簡介 此說明書所有圖示只為解釋目的,其外觀、功能和實物不一致時,請以實物 為准。 部件名稱 出汽口 高檔蒸汽按鍵 低檔蒸汽按鍵 電源指示燈 水箱按鍵 水箱 配件清單 毛刷...
- Page 17 安裝說明 水箱按鍵 按壓水箱按鍵，即可取出水箱 毛刷扣入燙頭:毛刷上端的扣位扣緊燙頭頂部的凸台,反向即可拆下。 在燙頭冷卻時,安裝或拆卸毛刷,避免高溫燙傷。...
- Page 18 使用說明 準備工作 掛好需熨燙的衣物。 水箱加水。 為了延長產品的使用壽 命,建議使用純淨水或 蒸餾水,並蓋緊加水蓋 防止漏水。 放回水箱，通電。 開機熨燙 上電后,電源指示燈(綠色)會閃爍預熱，約40秒，當(綠色) 指示燈常亮時,按蒸汽按鈕即可使用; 藍燈為低檔，紅燈為高檔; 需要關閉蒸汽時，請再次按下蒸汽檔位。...
- Page 19 清潔保養 注意事項 禁止化學品放入水箱 禁止強揮發性溶劑清洗 將水箱放回主機,將產品放置空閒處。 請勿把產品浸入水中或其他溶液裡清洗。 請勿將醋、洗潔精、鹽水溶液等化學品放入水箱中。 保養步驟 長期不使用請 出電源。 拔 每次使用後,請將水箱內的水 排乾淨,並將水箱放回主機。 用濕毛巾擦拭機身表面去除灰塵。 安全保護 溫度檢測保護 產品內置有感溫元件,當出現溫度異常升高時,感溫元件會輸出信號, 控制加熱的元件斷開,從而控制產品溫度在合適的溫度範圍 熱熔斷器保護 產品內置有熱熔斷器,當出現溫度異常,感溫元件又失效時,熱熔斷器 會斷開,直接切斷電源防止發生意外 熨燙前,請查看織物面料標籤,確保織物適合熨燙,避免高溫損傷衣物。 (如絲綢、特殊面料等,燙頭不宜直接接觸面料熨燙)
- Page 20 服務指南 產品參數 額定電 額定 水箱 產品尺寸 功能 型號 淨重 壓/頻率 功率 容量 闊*高*深 檔位 1460- 220-240V~ 2檔 1750 50/60Hz 電氣原理圖 熱熔斷器240°C 水泵 蒸發器 綠燈 藍燈 紅燈 聲明 本資料上所有內容均經過認真核對,如有任何印刷錯漏或內容上的 誤 解,可向 本公司諮詢。 注:產品若有技術改進,會編進新版手冊中,恕不另行通知。產品外觀、顏色 如有改動,以實物為准。...
- Page 21 故障處理 以下內容常見異常的判斷與檢查。若簡單處理無法排除,請聯系客戶服務 中心。 請不要自行拆卸修理,以免發生危險或者對掛燙機造成傷害。 委託維修之前請確認以下內容 現象 可能原因 排除方法 未插電源插頭。 插上電源插頭。 開機後產品 家庭電路故障或保險絲燒斷。 請聯繫客戶服務中心。 不工作 產品電路故障。 請聯繫客戶服務中心。 水箱沒水或水太少。 給水箱加水。 開機後產品 請聯繫客戶服務中心。 內部進水管彎折或脫開。 工作,但沒 發熱盤損壞。 請聯繫客戶服務中心。 有蒸汽出 指示燈亮,不出蒸汽。 請聯繫客戶服務中心。 請聯繫客戶服務中心。 發熱盤損壞。 燙頭滴水 發熱盤水垢多。 請聯繫客戶服務中心。 除燙頭處外, 密封件損壞。 其他部位有 請聯繫客戶服務中心。 出汽現象...
