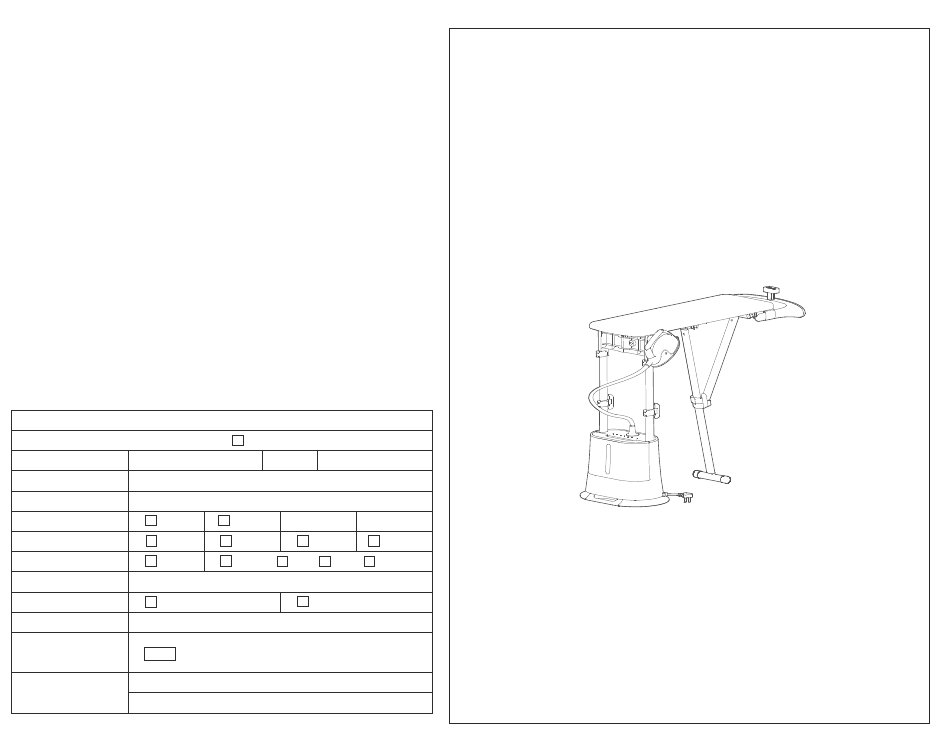

说明书技术要求
选择项打 √
编
码
工厂型号/客户型号
YGD20N2W
客户名称
美的标机版
环保
环
保
√
单色
印刷颜色
无
专
色
√
尺寸规格（单位： mm）
145x210
钉装
钉装或胶装
√
材
质
铜版纸
105 G
其他要求
黑色K100
变更记录
制作/日期
• • • • • • • • • • • • • • •
不环保
双色
三色
四色
√
有 （
3 个
1个
2个
胶装
美的蓝 C90 M20
）
注意：手冊中的圖片僅供參考。
本說明書僅供參考，說明書中的信息已經過仔細核
對，如有任何爭議，應以廠家提供的信息為準。
用户手册
多功能蒸氣掛燙機
MGD2020D
閱讀並保存這些說明
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Midea MGD2020D
Summary of Contents for Midea MGD2020D
- Page 1 用户手册 多功能蒸氣掛燙機 MGD2020D 说明书技术要求 选择项打 √ 编 码 制作/日期 • • • • • • • • • • • • • • • 工厂型号/客户型号 YGD20N2W 客户名称 美的标机版 环保 不环保 环 保 √ 单色 双色 三色 四色 印刷颜色 √ 无...
-
Page 2: Table Of Contents
目錄 安全注意事項 ..........1 -3 零件說明 ............3 安裝說明 ............4-5 熨燙方法 ............6 保養和清潔............. 7 安全警告 ............7-8 電路圖............9-11 故障排除... -
Page 3: 安全注意事項
安全注意事項 使用前，請完整閱讀安全注意事項，並根據要求使用本設備，以免對人身或財產造 成任何損害。 警告 除熨燙衣服外，切勿將本產品用於其他目的。 切勿在同一插座上使用其他大功率電器，以免電路超載。 切勿自行拆卸該設備。除合格人員外，任何人都不得拆卸和修理本設 備，否則可能引起火災、觸電或人身傷害。 在打開掛燙機之前，請仔細檢查插頭和電源線，如果損壞，切勿使用。 為避免危險，必須由製造商或其維修部門或類似的專業人員進行更換。 請把產品送到本公司授權的售後維修機構進行維修。 在插入或拔下插頭之前，請務必關閉設備電源。 插入或拔下插頭時，請務必用手抓住插頭，切勿拉扯電源線或用濕手操 作。 在操作掛燙機之前，請確保支撐表面平整牢固，以防止掛燙機翻倒或水 溢出。 如果水箱放置不正確或水位不足，切勿加熱。 加水之前，請務必先關閉電源。 切勿將香水、醋、洗滌劑或其他化學藥品放入水箱中。否則會弄髒衣 服並損壞掛燙機。 產品的所有設備都必須放置在嬰兒或殘疾人無法觸及的地方，以防止觸 電和刮傷等危險。在掛燙機運行期間，使用者不得離開。 掛燙機運行時，要防止蒸氣飛濺的危險，不要將噴嘴朝向人，以免 燙傷。 掛燙機運行時，其噴嘴、通風管和通風管接頭會變得很熱，切勿觸摸以 避免燙傷。... - Page 4 安全注意事項 警告 掛燙機運行時，可能會產生高溫蒸氣，這可能導致耐熱性較差的衣服 （例如皮草）變形和褪色。在這種情況下，切勿使用。 掛燙機運行時，切勿使電源線接觸設備的熱表面，例如通風管和噴嘴。 掛燙機運行時，切勿彎曲或纏繞通風管。 掛燙機運行時，切勿進行任何可能與蒸氣接觸的動作，例如安裝刷子、 插入和拉出通風管，以免燙傷。 本設備可供肢體、感官或精神能力較弱或缺乏經驗和知識的人（包括兒 童）使用，前提是由負責其安全的人員對其使用進行監督或指導。 應該督導兒童，以避免其玩耍本設備。 使用本設備時，應注意蒸氣的散發； 在加水和清潔之前，請拔下設備電源。 如果電源線損壞，則必須由製造商或其服務代理商或具有類似資格的人 員進行更換，以免造成危險。 如果已接受有關安全使用本設備的監督或指導，並瞭解其危害，則8歲 及以上的兒童以及肢體、感官或精神能力較弱或缺乏經驗和知識的人員 可以使用本設備。兒童不得玩耍本產品。兒童不得在沒有監督的情況下 進行清潔和維護。 禁止將本產品與一般生活垃圾一起處理。在使用壽命結束時，必須將設 備正確運送到電氣和電子設備回收點。收集和回收舊設備就是在為保護 自然資源做出的重要貢獻，並為環境無害和健康處置提供了條件。...
-
Page 5: 零件說明
安全注意事項 注意事項 為防止軟管形成U形，請始終將掛燙機放在地板上，以確保軟管 是直的。如果聽到嘶啞的嘶嘶聲或蒸氣輸出不正常，可提起掛燙 機頭以拉直軟管。這樣可以使冷凝水流回水箱。 使用後，請關閉開關，並拔下插頭。倒水或清潔前，請務必關閉 電源，並冷卻掛燙機至少10分鐘，以免被熱水燙傷。 移動設備時，請握住設備主體進行移動。切勿通過拉扯電源線拖 動設備。 切勿將設備浸入水或任何其他液體中，也不要在水龍頭下沖洗設 備。 要存放設備，請確保掛燙機已經冷卻，並且已排出機器中的水。 零件說明 注意 由於產品不斷改進，您購買的產品可能與手冊插圖有所不同，恕不另行通知。請以實際產 品為凖。 零件名稱 簡易掛鉤 吊桿組件 熨燙頭支架 熨衣板 手套 熨衣板 熨燙頭 熨衣板 A 熨燙頭支架 蒸氣導管 布套 支撐桿 支撐桿 支撐桿控制桿 控制顯示區 水箱 平檯支撐桿組件 熨衣板 B 滑桿支架... -
Page 6: 安裝說明
安裝說明 準備工作 注意 調節支撐桿的高度時，請握住支撐桿，打開兩側的固定桿，並在調節高度後將其鎖定，以防支撐桿滑落並夾 • 傷手指。 如果需要取出支撐桿，請鬆開底部固定桿，將支撐桿縮至最短並鎖定，然後從主機上取下支撐桿。 • 熨衣板和布套的安裝 （2）鋁桿2可旋轉 熨衣板A 連接件2 鋁桿2末端 （1）主控制桿，鋁桿1可拉伸 連接件1 熨衣板B 鋁桿3 鋁桿1末端 a. 將熨衣板A和熨衣板B組裝在一起 b. 展開平臺支撐桿組件 支撐桿控制桿 （旋轉控制桿以鬆開或鎖定） （2）將繩扣掛在鉤子上 （1）鬆開支撐桿控制桿 （3）將鋁桿2的 （2）調整鋁桿1的長度， 末端插入連 並將鋁桿1的一端插 接件2。 入連接件1中 （1）將熨衣板均勻地放在布套上 （4）將鋁桿3放入凹槽中， 然後順時針方向將其 鎖定。 （3）鎖緊布套 c.將支撐桿組件安裝在熨衣板上 d.將熨衣板組件安裝到布套上... - Page 7 安裝說明 2 衣物放置程式圖 熨衣板插槽 支撐桿長度可在展 熨衣板插槽 開後調節 a 將支撐桿插入主機底 b 將熨衣板組件插入支 c 將熨燙頭支架插入熨 d 將衣物懸掛桿組件插 部，並將支撐桿調至 撐桿 衣板插槽，然後將熨 入熨衣板支架（背面 最高 燙頭放入熨燙頭支架 安裝效果圖） 準備工作 懸掛衣服 取出水箱並加水 將水箱放回原處後打開電源 溫馨提示：為延長設備使用壽命，建議使用純淨水或蒸餾水。...
-
Page 8: 熨燙方法
機身操作說明 機身上的操作可以實現“開機/待機”。 熨燙方式 功能 功能說明 按鍵開機/待機 插入電源後，機器將待機並且“ ”指示燈將閃爍。觸摸 “ ”鍵後，主機將開始工作；再次觸摸“ ”鍵，主機 將待機。 手柄控制 手柄控制可實現“蒸氣強弱”和“開機/待機” 接通主機電源後，長按手柄“ ”鍵1秒鐘以上可以開機和待機（蒸氣暫停）。 ① 打開設備後，短按“ ”鍵，選擇合適的蒸氣強弱進行熨燙。 ② 注意：冷機預熱約120秒之後才出蒸氣。 熨燙方式 熨燙方式 溫馨提示：切換垂直/水平熨燙模式時，可以將熨燙頭放在其支架中，請注意穩定熨燙板，以防止打滑和受傷。 1.垂直熨燙 2.水平熨燙 可以將衣服平放在熨衣板上進行熨燙。 衣架懸掛在熨燙頭支架中間，或 將衣服放入懸掛桿開始熨燙。 （2）鬆開平檯支撐桿控 制桿，提起平檯支 撐桿，然後慢慢放 下熨衣板。 （1）牢牢握住熨衣板 並逆時針旋轉固 定桿 （3）當熨衣板穩定 時，鎖定平檯支 平檯支撐 撐桿控制桿。 桿控制桿... -
Page 9: 保養和清潔
保養和清潔 1. 熨燙時請採取保護措施，以免因高溫燙傷。請勿觸摸高溫蒸氣和金屬面板，也不要使熨燙頭面板朝向人體。 2. 熨燙過程中，熨燙頭金屬板的溫度較高，請勿長時間將其壓在同一位置，以免損壞衣服。 3. 熨燙之前，建議檢查衣服的材料是否耐高溫。請不要直接熨燙絲綢等不耐高溫的織物。 4. 熨燙時，請勿過度彎曲蒸氣導管。 5. 拉出滑桿支架，使主機在熨燙過程中更穩定。 6. 戴手套避免燙傷；熨衣板可以幫助熨燙衣服，包括衣角和下擺。 產品保養 如果長時間不使用，請拔下電源線 每次使用後，請倒出水箱中的水，並將其放回主機。... -
Page 10: 安全警告
安全警告 提醒 應遵循基本的安全預防措施，以確保安全使用並避免對用戶和他人造成傷害和/或 財產損失。違反安全警告的任何濫用都可能導致事故。 注意 未考慮的條件：該設備供無人看管的兒童或殘疾人使用，或由兒童玩耍。 表示[禁止]的内容 防燙警告： 高溫標記表示小心燙傷。 • 設備無法連接至直流電源進行操作。 • 切勿在同一插座上使用其他大功率電器，以免電路超載。 • 請勿自行拆卸設備。除專業人員以外的任何人都不得拆卸或修理該設備，否則可能引起火災、觸電或人身傷害。 • 請把設備送到公司指定的售後服務中心進行維修。 • 請勿讓兒童獨自操作。產品的所有部分均應放置在嬰兒或無行為能力的人接觸不到的地方，以避免觸電、刮擦等危險。 • 請勿在衣架上懸掛重量超過5公斤的物品。 • 必須在穩定的表面上使用和放置電熨斗。 • 將電熨斗放在其支架上時，請確保支架放置在穩定的表面上。 • 如果電熨斗掉落，有明顯損壞或洩漏的跡象，請勿使用。 • 熨燙之前，請檢查織物標籤，確保適合熨燙，以免高溫損壞衣服。（如絲綢等特殊面料） 使用前注意事項： • 接通電源之前，請仔細檢查插頭和電源線。如果電源線損壞，應由製造商、維修部門或類似部門的專業人員更換。使用前，請確保 電源插頭乾燥。 • 開始使用電熨斗之前，應拉開所有支撐桿以安全放置熨燙頭。 • 請勿將產品放置在較高的平檯上，例如桌子或椅子上。 • 在電熨斗工作之前，請確保整個機器和支撐桿的底座平坦穩定，以防止電熨斗傾覆或水溢出。 • 如果需要移動設備，請提起設備移動，請勿拖拽電源線和蒸氣導管。 使用中的注意事項：... -
Page 11: 電路圖
基本參數 產品名稱 蒸氣掛燙機 型號 MGD2020D 電壓 220V~ 頻率 50Hz 功率 2100W 水箱容量 2.0L 重量 8.2kg 尺寸 400X256X1580mm 電氣原理圖 匯流條 熱熔絲 按鍵板 電源面板 顯示面板 匯流條 水泵 主機加 熱器 熱熔絲 熨燙頭加熱器 速動恒溫器 速動恒溫器... - Page 12 故障排除 注意 請在委託維修及保養之前確認以下內容。 故障现象 可能的原因 處理方法 電源插頭未插入插座。 插入電源插頭。 啟動後設備無法正常工 住宅電路故障或保險絲燒斷。 請專業人員進行檢查和維修。 作。 產品電路故障。 請專業人員進行檢查和維修。 水箱中沒有水或水很少。 向水箱中加水。 內部蒸氣通道彎曲或斷開。 請專業人員進行檢查和維修。 打開設備電源後，沒有 蒸氣噴出。 請專業人員進行檢查和維修。 加熱板損壞。 請專業人員進行檢查和維修。 指示燈亮，但是沒有蒸氣。 使用設備時，抬起熨燙頭，垂直拉動蒸氣導管，並搖動熨燙 蒸氣冷凝是正常現象。 頭。 加熱板損壞。 請專業人員進行檢查和維修。 熨燙頭滴水 加熱板上積垢過多。 關閉設備，清除加熱板上的水垢沉積物。 產品放置在較高的平檯上，例如桌子 將產品放在地面上。 或椅子上。 當蒸氣在管道中反向流動時，將彎頭伸直。清除加熱板上的 漏水 水在水箱和主機之間的連接處溢出。 水垢沉積物。 打開設備，戴上手套，用手捏住彎曲的部分，整形並恢復原狀。 蒸氣導管彎曲。...
- Page 14 OWNER’S MANUAL Multifunctional Garment Steamer MGD2020D READ AND SAVE THESE INSTRUCTIONS Attention: Pictures in the IM are for reference only. This manual is for reference only, the information has been carefully checked, if there are any discrep- ancy, the factory specifications shall prevail...
- Page 15 CONTENTS Safety Cautions Parts Descriptions Installation Instructions Ironing Method Care and Cleaning Safety warning Circuit Diagram 9-11 Troubleshooting...
-
Page 16: Safety Cautions
Safety Cautions Before using, please read the Safety Cautio ns completely, and use the appliance in accordance with the requirements to avoid any damage to persons or properties. WARNING Never use this appliance for any purpose other than ironing clothes. Never use other high-power electric applia nce on the same socket to avoid overload of circuits. - Page 17 Safety Cautions WARNING When the garment steamer is operating, it may produce steam of high temperature, which may cause deformation and discoloration of cloths with poor heat resistance (such as fur clothing). In this case, never use When the garment steamer is operating, never have the power cord in touch with hot surfaces of the appliance, such as the air duct and spray nozzle.
-
Page 18: Parts Descriptions
Safety Cautions CAUTIONS To prevent the hose from forming a U-shape,always place the steamer on the floor to ensure that the hose is straight. If you hear an excessive croaking sound or if the steam output is irregular, lift the steamer head from time to time to straighten the hose. -
Page 19: Installation Instructions
Installation Instructions Preparation Work Note • When adjusting the height of the support rod, please hold the support rod, open the fixed levers on both sides, and adjusting the height to prevent the support rod from slipping and pinching your fingers. lock it after •... - Page 20 Installation Instructions 2 Diagram of clothes installation procedures Ironing board socket The length of Ironing board support rod can socket be adjusted after expanding Insert the support rod Insert the ironing Insert the ironing head Insert the components of into the bottom of the board components holder into the ironing clothing hanging rod into...
-
Page 21: Ironing Method
Operating instructions of machine body The operation on the machine body can realize "On/standby". Ironing method Function Functional description Press the key to on/standby After being plugged in, the machine will standby and the " " light will flash. After touching the " "... -
Page 22: Care And Cleaning
Care and cleaning 1 Please take protective measures during ironing to avoid scalds from high temperature. Do not touch high-temperature steam and metal panel, and do not make the ironing head panel face the human body. 2 During ironing, the temperature of the ironing head metal panel is relatively high, please do not press it in one place for a long time to avoid damaging clothes. -
Page 23: Safety Warning
Safety warning Reminder Basic safety precautions should always be followed to ensure secure use and avoid injury and/or property loss to user and others. Any misuse that violates the security warnings may lead to accident. Note Conditions unconsidered: The appliance is used by unsupervised children or the disabled, or played with by children. Represents [FORBIDDEN] content Anti-scald Warning: high temperature mark suggests be careful of scalding. -
Page 24: Circuit Diagram
Basic parameters Product name Garment steamer Model MGD2020D 220V~ Voltage Frequency 50Hz Power 2100W Water tank capacity 2.0L Weight 8.2kg 400X256X1580mm Dimensions Electrical schematic diagram Busbar Thermal fuse Power Display Key plate panel panel Busbar Pump Main machine Thermal fuse... -
Page 25: Troubleshooting
Troubleshooting Note Please confirm the following contents before the entrusted maintenance Fault Symptom Possible causes Handling method Power plug is not plugged in socket. Insert the power plug. The device does not Residential circuit failure or fuse blows. Ask professionals for examination and maintenance. work after starting up.
