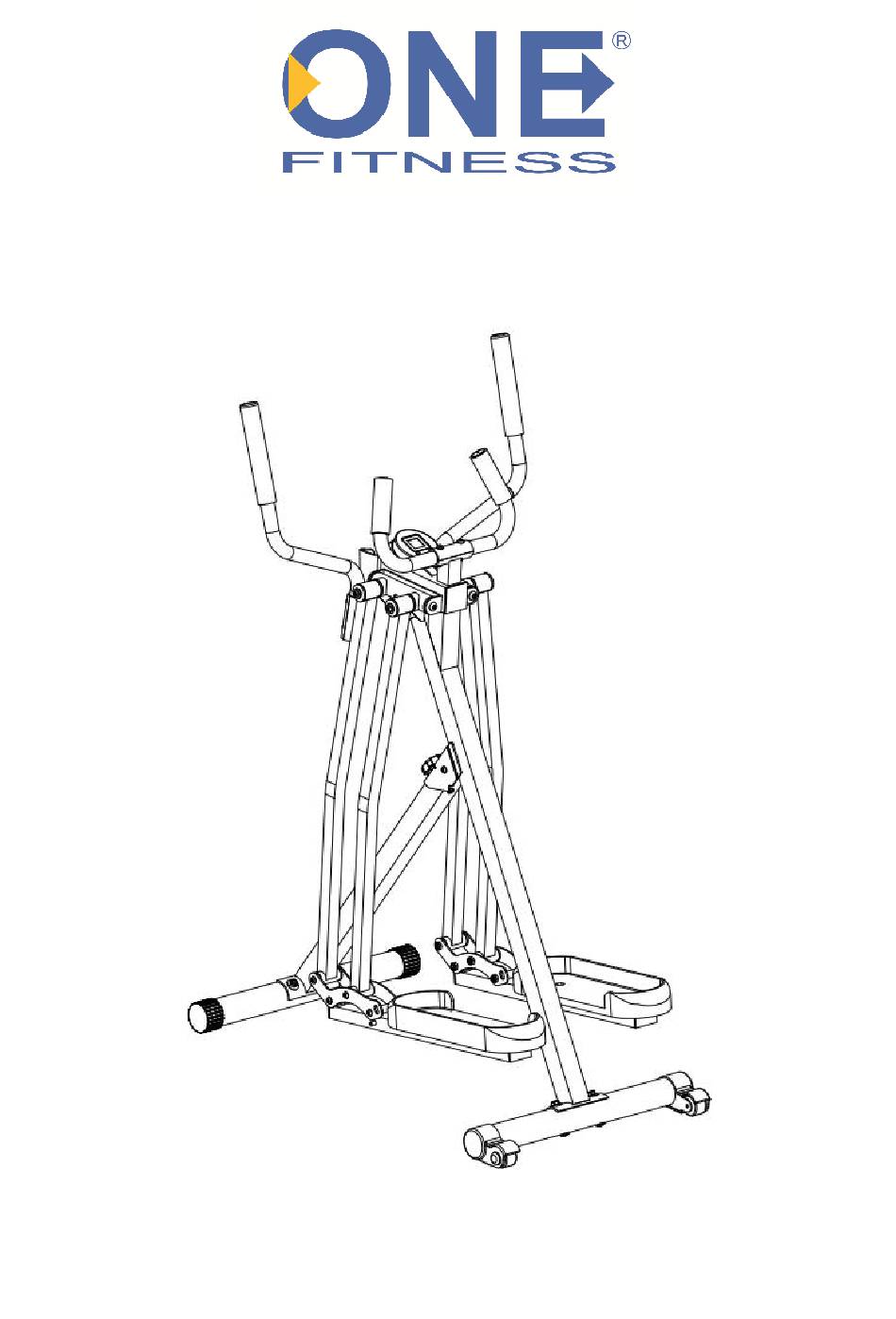

- Page 1 GYM WALKER INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION – NÁVOD K OBSLUZE...
-
Page 2: Uwagi Dotyczące Bezpieczeństwa
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Produkt ten przeznaczony jest do użytku domowego oraz komercyjnego i zaprojektowano go tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady: Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę... - Page 3 Diagram zbiorczy Nazwa Nazwa Rama główna Śruba M8*45 Kierownica Podkładka Ø8 Ramię kierownicy Śruba dystansowa Przedni stabilizator Korba Tylni stabilizator Śruba Uchwyt na telefon Klucz Wyświetlacz Klucz imbusowy Zestaw śruba, podkładka, nakrętka...
- Page 4 Instrukcja montażu Krok 1: Rozstaw nogi ramy głównej (1) i w otwór wkręć korbę (12). Krok 2: Odkręć zestaw śrub (8) ze stabilizatorów przedniego (4) i tylnego (5). Następnie przykręć stabilizatory za ich pomocą do ramy głównej (1). Krok 3: Odchyl do dołu podnóżki.
- Page 5 Krok 4: Odchyl podnóżki na boki i przykręć śruby dystansowe (11). Krok 5: Przymocuj uchwyt na telefon (6) do ramy głównej za pomocą śruby (14) używając klucza imbusowego (15). Krok 6: Umieść Kierownicę (2) na górze ramy głównej (1), przymocuj za pomocą dwóch śrub M8*45 (9) oraz podkładek Ø8 (10), używając w tym celu klucza imbusowego (15).
- Page 6 Krok 7: Przymocuj ramiona kierownicy (3) do ramy głównej (1) za pomocą śruby M8*45 (9) oraz podkładki Ø8 (10), używając w tym celu klucza imbusowego (15). Krok 8: Zamocuj wyświetlacz (7) w odpowiednim miejscu na górze ramy głównej (1). KOMPUTER Na wyświetlaczu komputerka podczas ćwiczeń...
- Page 7 5. BATERIE – urządzenie działa na baterie „AA”. Zakres stosowania GYM WALKER jest urządzeniem klasy H i może być przeznaczony do użytku domowego. Nie może być używany w celach komercyjnych, terapeutycznych i rehabilitacyjnych. Mimo iż dopełniamy wszelkich starań by zapewnić najlepszą jakość naszych produktów mogą pojawić się pojedyncze błędy lub przeoczenia.
-
Page 8: Important Safety Information
IMPORTANT SAFETY INFORMATION This product has been designed for home and commercial use only and built for optimum safety. Please note the following safety precautions: Before starting any exercise program you should consult your doctor to determine if you have any physical or health conditions that could create a risk to your health and safety, or prevent you from using the equipment properly. - Page 9 Parts and tool list Nazwa Nazwa Main frame Screw M8*45 “U”Handrail Washer Ø8 Handrail Anti collision screw Front support frame Knob Back support frame Screw Cell phone storage Spanner Display Allen key Screw + washer + nut...
- Page 10 ASSEMBLY INSTRUKCION Krok 1: Take knob form Main frame #1，open Main frame #1 and fixed with the knob #12. Krok 2: Take down Screw M8*45+washer Ø8+Nut M8 #8 form Front support frame #4 and Back support frame #5 ,then screw Front support frame #4 and Back support frame #5 to Main frame #1 using Spanner #14.
- Page 11 Krok 4: Lift foot strut,fix into Anti collision screw #11. Krok 5: Attached Cell phone storage #6 on Main frame #1 with screw #14 using Allen key #15. Krok 6: Place “U” Handrail #2 on top of Main frame #1 ,fixed it with two Screw M8*45 #9 and Washer Ø8 #10 using Allen key #15.
-
Page 12: Operation Procedures
Krok 7: Attach Handrail #3 on Main frame #1 using Screw M8*45 #9 and Washer Ø8 #10,secure using Allen key #15. Krok 8: Install Display #7 ,connect the display line,then insert Display #7 into steel sheet on the top of Main frame #1. EXCERCISE COMPUTER fUNCTIONS: TIME... - Page 13 4.BATTERY – this monitor use on”AA” or AG B battery. You can replace the battery Through the back of the unit. Terms of references GYM WALKER is item class H. It is not suitable for commercial or therapeutic use. Consumer service department: ABISAL Sp.
-
Page 14: Bezpečnostní Pokyny
BEZPEČNOSTNÍ POKYNY Výrobek je určen pro domácnost a komerční využitía byl navržen tak, aby byla zajištěna optimální bezpečnost. Dodržujte následující pokyny: V případě možnosti existence zdravotních překážek ve využívání tohoto zařízení se před započetím tréninku poraďte s lékařem. Rozhodnutí lékaře je nezbytné především v případě používání léků ovlivňujících práci srdce, krevní tlak a hladinu cholesterolu. Rozhodnutí... - Page 15 Nákres Č. Název Č. Název Hlavní rám Šroub M8*45 Řídítka Podložka Ø8 Rukojeti Distanční šroub Přední stabilizátor Hlavička Zadní stabilizátor Šroub Držák telefonu Klíč Počítač Imbusový klíč Sada: šroub, podložka, matice...
- Page 16 Návod montáže Krok 1: Rozložte nohy hlavního rámu otvoru našroubujte hlavičku (12). Krok 2: Odšroubujte sady šroubů (8) z předního (4) a zadního stabilizátoru (5). Dále stabilizátory pomocí těchto šroubů přišroubujte k hlavnímu rámu (1). Krok 3: Sklopte pedály dolů. Pedály jsou složitelné...
- Page 17 Krok 4: Pedály nakloňte do boku a našroubujte distanční šrouby (11). Krok 5: Připevněte držák telefonu (6) k hlavnímu rámu pomocí šroubů (14) za použití imbusového klíče (15). Krok 6: Umístěte řídítka (2) navrch hlavního rámu (1) a připevněte je pomocí dvou šroubů M8*45 (9) a podložek Ø8 (10) za použití imbusového klíče (15).
- Page 18 Krok 7: Připevněte rukojeti (3) k hlavnímu rámu (1) pomocí šroubů M8*45 (9) a podložek Ø8 (10) za použití imbusového klíče (15). Krok 8: Připevněte počítač (7) k danému místu na vrchní straně rámu (1). POČÍTAČ Na displeji počítače jsou zobrazovány tyto funkce: Funkce Čas (TIME) 0:00 –...
- Page 19 5. BATERIE – zařízení funguje na baterie „AA”. Rozsah užívání GYM WALKER je zařízením třídy H a je určeno k domácímu použití. Gym Walker není možno využívat ke komerčním, terapeutickým a rehabilitačním účelům. Oddělení péče o klienta: ABISAL Sp. z o.o.
-
Page 20: Karta Gwarancyjna
KARTA GWARANCYJNA Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: …………………………………………………………. …………………………………..(Pieczątka i podpis sprzedawcy) WARUNKI GWARANCJI Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta: - czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką...
