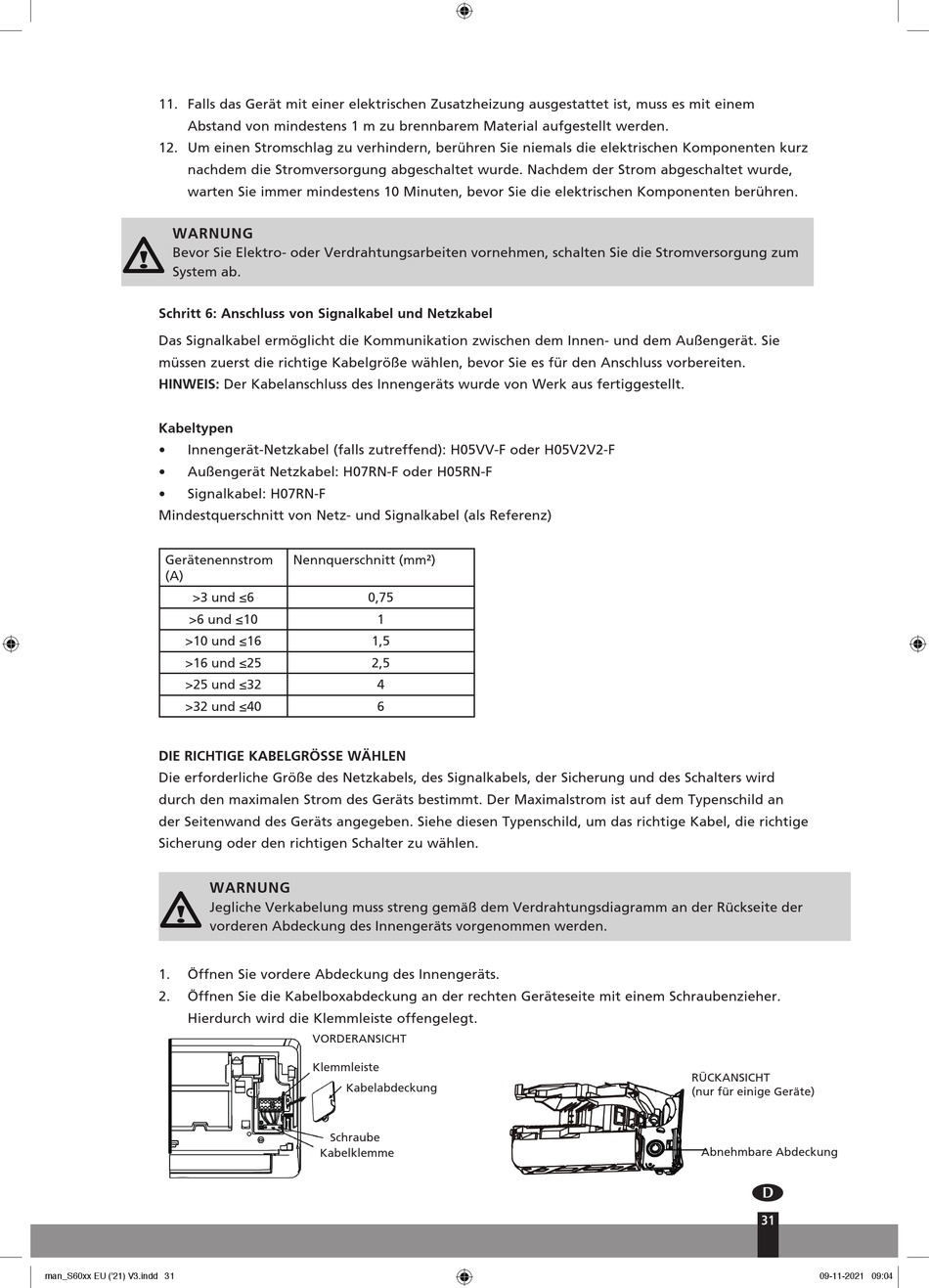

11. Falls das Gerät mit einer elektrischen Zusatzheizung ausgestattet ist, muss es mit einem
Abstand von mindestens 1 m zu brennbarem Material aufgestellt werden.
12. Um einen Stromschlag zu verhindern, berühren Sie niemals die elektrischen Komponenten kurz
nachdem die Stromversorgung abgeschaltet wurde. Nachdem der Strom abgeschaltet wurde,
warten Sie immer mindestens 10 Minuten, bevor Sie die elektrischen Komponenten berühren.
WARNUNG
Bevor Sie Elektro- oder Verdrahtungsarbeiten vornehmen, schalten Sie die Stromversorgung zum
System ab.
Schritt 6: Anschluss von Signalkabel und Netzkabel
Das Signalkabel ermöglicht die Kommunikation zwischen dem Innen- und dem Außengerät. Sie
müssen zuerst die richtige Kabelgröße wählen, bevor Sie es für den Anschluss vorbereiten.
HINWEIS: Der Kabelanschluss des Innengeräts wurde von Werk aus fertiggestellt.
Kabeltypen
• Innengerät-Netzkabel (falls zutreffend): H05VV-F oder H05V2V2-F
• Außengerät Netzkabel: H07RN-F oder H05RN-F
• Signalkabel: H07RN-F
Mindestquerschnitt von Netz- und Signalkabel (als Referenz)
Gerätenennstrom
(A)
>3 und ≤6
>6 und ≤10
>10 und ≤16
>16 und ≤25
>25 und ≤32
>32 und ≤40
DIE RICHTIGE KABELGRÖSSE WÄHLEN
Die erforderliche Größe des Netzkabels, des Signalkabels, der Sicherung und des Schalters wird
durch den maximalen Strom des Geräts bestimmt. Der Maximalstrom ist auf dem Typenschild an
der Seitenwand des Geräts angegeben. Siehe diesen Typenschild, um das richtige Kabel, die richtige
Sicherung oder den richtigen Schalter zu wählen.
WARNUNG
Jegliche Verkabelung muss streng gemäß dem Verdrahtungsdiagramm an der Rückseite der
vorderen Abdeckung des Innengeräts vorgenommen werden.
1. Öffnen Sie vordere Abdeckung des Innengeräts.
2. Öffnen Sie die Kabelboxabdeckung an der rechten Geräteseite mit einem Schraubenzieher.
Hierdurch wird die Klemmleiste offengelegt.
man_S60xx EU ('21) V3.indd 31 man_S60xx EU ('21) V3.indd 31
Nennquerschnitt (mm²)
0,75
1
1,5
2,5
4
6
VORDERANSICHT
Klemmleiste
Kabelabdeckung
Schraube
Kabelklemme
RÜCKANSICHT
(nur für einige Geräte)
Abnehmbare Abdeckung
