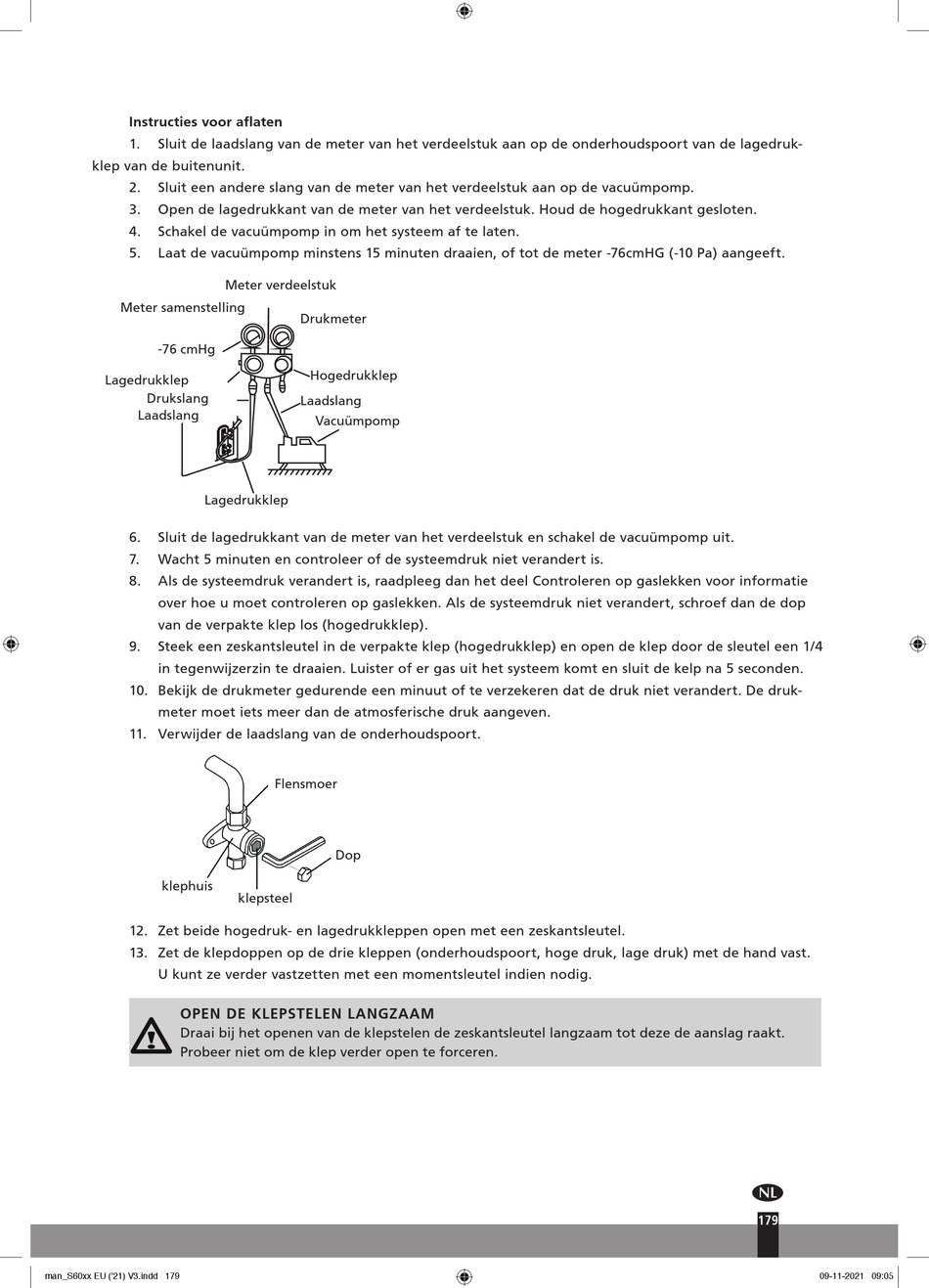

Instructies voor aflaten
1. Sluit de laadslang van de meter van het verdeelstuk aan op de onderhoudspoort van de lagedruk-
klep van de buitenunit.
2. Sluit een andere slang van de meter van het verdeelstuk aan op de vacuümpomp.
3. Open de lagedrukkant van de meter van het verdeelstuk. Houd de hogedrukkant gesloten.
4. Schakel de vacuümpomp in om het systeem af te laten.
5. Laat de vacuümpomp minstens 15 minuten draaien, of tot de meter -76cmHG (-10 Pa) aangeeft.
Meter samenstelling
-76 cmHg
Lagedrukklep
Drukslang
Laadslang
Lagedrukklep
6. Sluit de lagedrukkant van de meter van het verdeelstuk en schakel de vacuümpomp uit.
7. Wacht 5 minuten en controleer of de systeemdruk niet verandert is.
8. Als de systeemdruk verandert is, raadpleeg dan het deel Controleren op gaslekken voor informatie
over hoe u moet controleren op gaslekken. Als de systeemdruk niet verandert, schroef dan de dop
van de verpakte klep los (hogedrukklep).
9. Steek een zeskantsleutel in de verpakte klep (hogedrukklep) en open de klep door de sleutel een 1/4
in tegenwijzerzin te draaien. Luister of er gas uit het systeem komt en sluit de kelp na 5 seconden.
10. Bekijk de drukmeter gedurende een minuut of te verzekeren dat de druk niet verandert. De druk-
meter moet iets meer dan de atmosferische druk aangeven.
11. Verwijder de laadslang van de onderhoudspoort.
klephuis
12. Zet beide hogedruk- en lagedrukkleppen open met een zeskantsleutel.
13. Zet de klepdoppen op de drie kleppen (onderhoudspoort, hoge druk, lage druk) met de hand vast.
U kunt ze verder vastzetten met een momentsleutel indien nodig.
OPEN DE KLEPSTELEN LANGZAAM
Draai bij het openen van de klepstelen de zeskantsleutel langzaam tot deze de aanslag raakt.
Probeer niet om de klep verder open te forceren.
man_S60xx EU ('21) V3.indd 179 man_S60xx EU ('21) V3.indd 179
Meter verdeelstuk
Drukmeter
Hogedrukklep
Laadslang
Vacuümpomp
Flensmoer
Dop
klepsteel
