INSTRUCCIONES DE ENSAMBLAJE
RiverRidge
RiverRidge
RiverRidge
®
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
RiverRidge
®
ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge
Gabinete esquinero alto RiverRidge
®
Monroe Armoire haute d'angle à deux portes
RiverRidge
®
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®

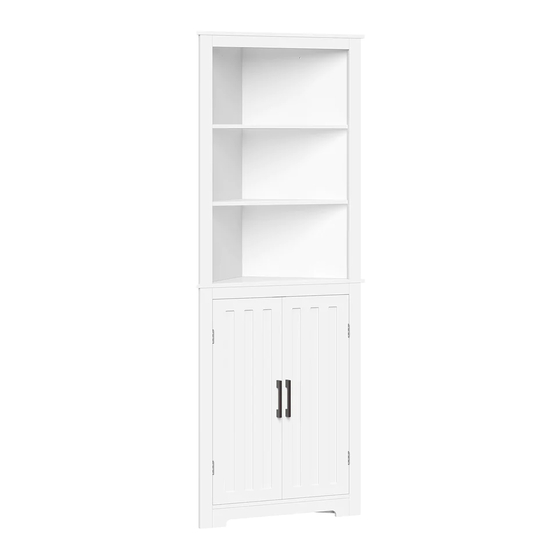

Monroe Tall Corner Cabinet
®
Monroe – Eck-Hochschrank
06-186
®
Monroe

Advertisement

loading

Related Manuals for RiverRidge Monroe 06-186

Summary of Contents for RiverRidge Monroe 06-186

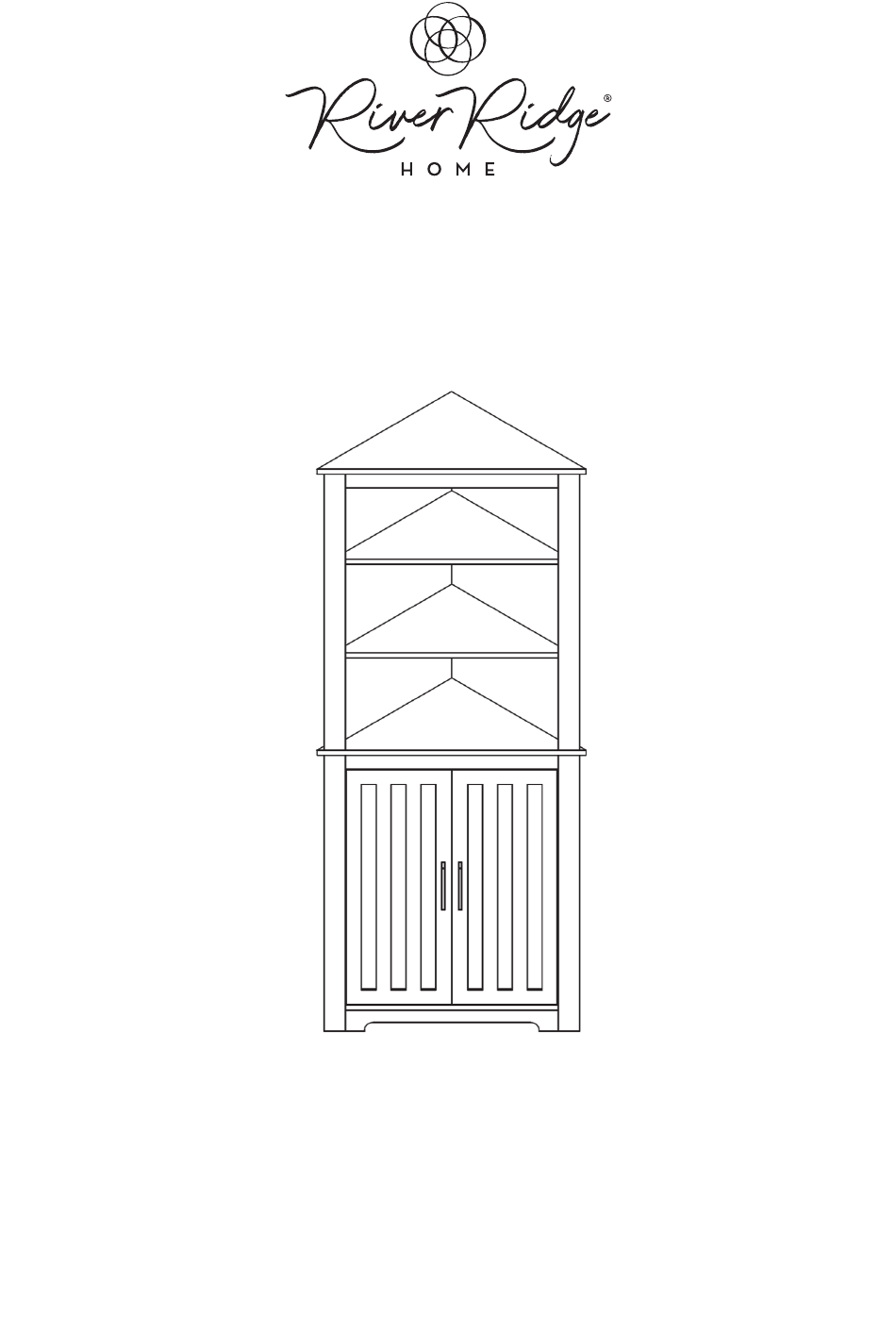

  • Page 1 ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE ENSAMBLAJE INSTRUCTIONS D’ASSEMBLAGE MONTAGEANLEITUNGEN RiverRidge ® Monroe Tall Corner Cabinet Gabinete esquinero alto RiverRidge ® Monroe RiverRidge ® Monroe Armoire haute d’angle à deux portes RiverRidge ® Monroe – Eck-Hochschrank 06-186 RiverRidge ® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA RiverRidge ®...
  • Page 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Page 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Page 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants.
  • Page 5 WARNUNG MONTAGE DURCH ERWACHSENE ERFORDERLICH: Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher Verletzungsgefahr vom Produkt ferngehalten werden.

  • Page 6: Parts List

    PARTS LIST DESCRIPTION Top Board Upper Left Side Panel Upper Right Side Panel Upper Cross Bar Upper Left Support Board Upper Right Support Board Shelf 2PCS Middle Connection Board Middle Cross Bar Lower Left Side Panel Lower Right Side Panel Adjustable Shelf Lower Left Support Board Lower Right Support Board...
  • Page 7 PARTS LIST PARTS DESCRIPTION Cam Bolt 8PCS Cam Lock 8PCS Wood Dowel 28PCS Long Wood Dowel 6PCS Screw (3x12mm) 18PCS Hinge 4PCS Machine Screw 4PCS 2PCS Handle Screw (3x14mm) 2PCS Magnet Screw (4x35mm) 12PCS Screw (4x40mm) 4PCS 4PCS Shelf Holder Magnet Plate 2PCS Screw (4x20mm)
  • Page 8 STEP 1 Attach magnet plate (N) to left door (17) by inserting 1 screw (E) through hole on magnet plate (N), then tighten to left door (17). Attach handle (H) to left door (17) by inserting 2 machine screws (G) through holes on left door (17), then tighten to handle (H).
  • Page 9 STEP 3 Insert 2 wood dowels (C) into wood dowel holes on 2 shelves (7). Attach 2 shelves (7) to upper left side panel (2) by inserting wood dowels (C) into wood dowel holes on upper left side panel (2). Insert 2 screws (K) through holes on upper left side panel (2), then tighten to 2 shelves (7).
  • Page 10 STEP 5 Insert 2 wood dowels (C) into wood dowel holes on upper left support board (5). Attach upper left support board (5) to upper cross bar (4) by inserting 2 wood dowels (C) into wood dowel holes on upper cross bar (4). Insert 2 wood dowels (C) into wood dowel holes on upper right support board (6).
  • Page 11 STEP 7 Insert 6 wood dowels (C) into wood dowel holes on top board (1). Attach top board (1) to upper left side panel (2), upper right side panel (3), upper left support board (5) and upper right support board (6) by inserting wood dowels (C) into wood dowel holes and inserting cam bolts (A) into cam lock holes on upper left side panel (2), upper right side panel (3), upper left support board (5) and upper right support board (6).
  • Page 12 STEP 9 Insert 3 wood dowels (C) into wood dowel holes on lower left side panel (10) and bottom board (15). Attach lower right side panel (11) to lower left side panel (10) and bottom board (15) by inserting wood dowels (C) into wood dowel holes on lower right side panel (11). Insert 4 screws (K) through holes on lower right side panel (11), then tighten to lower left side panel (10) and bottom board (15).
  • Page 13 STEP 11 Attach lower left side panel (10) and lower right side panel (11) to lower left support board (13) and lower right support board (14) by inserting 8 screws (O) through holes on lower left side panel (10) and lower right side panel (11), then tighten to lower left support board (13) and lower right support board (14).
  • Page 14 STEP 13 Attach upper unit to lower unit by inserting wood dowels (D) into wood dowel holes and cam bolts (A) into cam lock holes on lower left side panel (10), lower right side panel (11), lower left support board (13) and lower right support board (14). Insert 4 cam locks (B) into cam lock holes on lower left side panel (10) and lower right side panel (11), then rotate clockwise to secure cam bolts in place.
  • Page 15 STEP 14 Insert 4 shelf holders (M) into holes on lower left side panel (10) and lower right side panel (11) at desired shelf height. Place adjustable shelf (12) onto shelf holders (M).

  • Page 16: Care Instructions

    STEP 15 OPTION #1 OPTION #2 DRYWALL DRYWALL WOOD STUD WALL ANCHOR SCREW WITH SCREW ONLY Attach left door (17) to lower left support board (13) by inserting 2 screws (E) through holes on hinges (F), then tighten to left door (17). Attach right door (18) to lower right support board (14) by inserting 2 screws (E) through holes on hinges (F), then tighten to right door (18).
  • Page 17 LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Tablero superior Panel superior izquierdo Panel superior derecho Barra transversal superior Tablero de soporte superior izquierdo Tablero de soporte superior derecho Repisa Tablero de conexión media Barra transversal central Panel izquierdo inferior Panel derecho inferior Repisa ajustable Tablero de soporte inferior izquierdo Tablero de soporte inferior derecho...
  • Page 18 HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS DAÑADAS O PIEZAS QUE FALTAN. Envíe pedidos de piezas dañadas o que faltan por correo electrónico a: customer.service@ssi-rr.com o llame gratis al 1-(844)-223-5201 o pida piezas en línea en www.riverridgehome.com.
  • Page 19 PASO 6 1. Fije el tablero lateral superior izquierdo (2) y el tablero lateral superior derecho (3) al tablero de soporte superior izquierdo (5) y al tablero de soporte superior derecho (6) insertando 8 tornillos (O) a través de los orificios del tablero lateral superior izquierdo (2) y del tablero lateral superior derecho (3), y luego ajústelos al tablero de soporte superior izquierdo (5) y al tablero de soporte superior derecho (6).
  • Page 20 PASO 11 1. Fije el tablero lateral inferior izquierdo (10) y el tablero lateral inferior derecho (11) al tablero de soporte inferior izquierdo (13) y al tablero de soporte inferior derecho (14) insertando 8 tornillos (O) a través de los agujeros del tablero lateral inferior izquierdo (10) y del tablero lateral inferior derecho (11), y luego ajústelos al tablero de soporte inferior izquierdo (13) y al tablero de soporte inferior derecho (14).
  • Page 21 Atención adultos: Deben revisar el gabinete periódicamente para ver si hay tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños. ADVERTENCIA Asegúrese de que su artículo esté fijo a la pared, según las instrucciones de ensamblaje.

  • Page 22: Liste Des Pièces

    LISTE DES PIÈCES Nº DESCRIPTION QTÉ Plaque supérieure Panneau latéral gauche supérieur Panneau latéral droit supérieur Barre transversale supérieure Plaque de support supérieure gauche Plaque de support supérieure droite Étagère Plaque de raccordement intermédiaire Barre transversale intermédiaire Panneau latéral gauche inférieur Panneau latéral droit inférieur Étagère réglable Planche de support inférieure gauche...
  • Page 23 OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST MANQUANTE OU ENDOMMAGÉE. Pour commander sans frais des pièces de rechange, envoyez un courriel à l’adresse customer.service@ssi-rr.com, appelez le 1-(844)-223-5201 ou commandez les pièces en ligne sur www.riverridgehome.com.
  • Page 24 supérieur droit (3), puis serrez sur le panneau de support supérieur gauche (5) et le panneau de support supérieur droit (6). ÉTAPE 7 1. Insérez 6 goujons en bois (C) dans les trous pour goujons en bois sur la planche supérieure (1).
  • Page 25 ÉTAPE 12 1. Insérez 6 goujons longs en bois (D) dans les trous pour goujons en bois sur le panneau latéral supérieur gauche (2), le panneau latéral supérieur droit (3), la planche de support supérieure gauche (5) et la planche de support supérieure droite (6). 2.

  • Page 26: Instructions D'entretien

    NÉCESSITE L’ATTENTION DES ADULTES : Vérifiez régulièrement si l’armoire est endommagée, si des vis sont desserrées ou si des pièces sont détachées. Pour éliminer les dangers, prenez les mesures nécessaires, comme serrer les vis et éloigner les pièces endommagées des enfants. AVERTISSEMENT Vérifiez que votre article est bien fixé...
  • Page 27 TEILELISTE BESCHREIBUNG ANZ. Oberstes Brett Oberes linkes Seitenteil Obere rechte Seitenteil Obere Querleiste Oberes linkes Stützbrett Oberes rechtes Stützbrett Regal Mittleres Verbindungsbrett Mittlere Querleiste Linkes unteres Seitenteil Rechtes unteres Seitenteil Verstellbarer Regalboden Unteres linkes Stützbrett Unteres rechtes Stützbrett Unterstes Brett Untere Querleiste Linke Tür Rechte Tür...
  • Page 28 FÜR DIE MONTAGE BENÖTIGTE WERKZEUGE: FLACH- UND KREUZSCHLITZSCHRAUBENDREHER (NICHT ENTHALTEN). DIE VERWENDUNG EINES ELEKTRISCHEN SCHRAUBENDREHERS WIRD FÜR DIE MONTAGE NICHT EMPFOHLEN. VERWENDEN SIE DEN ARTIKEL NICHT, WENN TEILE FEHLEN ODER BESCHÄDIGT SIND. Um kostenlos Ersatzteile zu bestellen, senden Sie eine E-Mail an customer.service@ssi-rr.com, rufen Sie unter +1-(844)-223-5201 an, oder bestellen Sie Teile online unter www.riverridgehome.com.
  • Page 29 SCHRITT 7 1. Setzen Sie 6 Holzdübel (C) in die Holzdübelbohrungen des oberen Bretts (1) ein. 2. Bringen Sie das obere Brett (1) am oberen linken Seitenteil (2), am oberen rechten Seitenteil (3), am oberen linken Stützbrett (5) und am oberen rechten Stützbrett (6) an, indem Sie die Holzdübel (C) in die Holzdübelbohrungen und die Korpusverbinder-Bolzen (A) in die Korpusverbinder-Exzentergehäusebohrungen des oberen linken Seitenteils (2), des oberen rechten Seitenteils (3), des oberen linken Stützbretts (5) und des oberen rechten Stützbretts (6)
  • Page 30 SCHRITT 12 1. Setzen Sie 6 lange Holzdübel (D) in die Holzdübelbohrungen des oberen linken Seitenteils (2), des oberen rechten Seitenteils (3), des oberen linken Stützbretts (5) und des oberen rechten Stützbretts (6) ein. 2. Befestigen Sie das mittlere Verbindungsbrett (8) am oberen linken Seitenteil (2), oberen rechten Seitenteil (3), oberen linken Stützbrett (5) und oberen rechten Stützbrett (6), indem Sie Holzdübel (D) durch die Löcher im mittleren Verbindungsbrett (8) einsetzen.
  • Page 31 VORSICHTSHINWEIS FÜR ERWACHSENE: Der Schrank sollte regelmäßig auf Schäden oder lose Schrauben/Teile überprüft werden. Ergreifen Sie erforderliche Maßnahmen, um Gefahren zu beheben, wie das Anziehen von Schrauben und das Fernhalten beschädigter Teile von Kindern. WARNUNG Bitte stellen Sie sicher, dass Ihr Artikel gemäß...
