RiverRidge Monroe 06-183 Assembly Instructions Manual

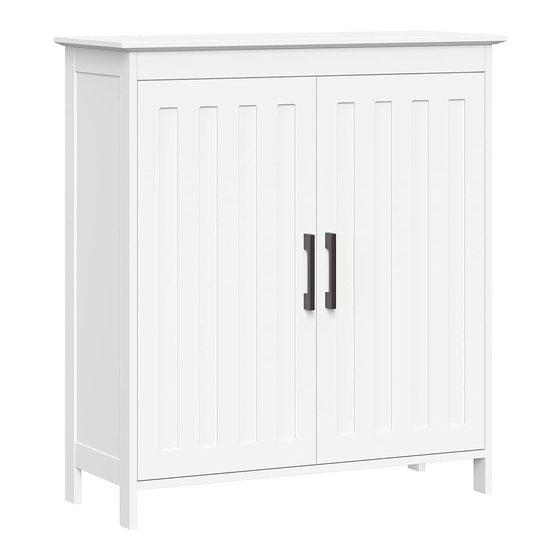

Two-door floor cabinet
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

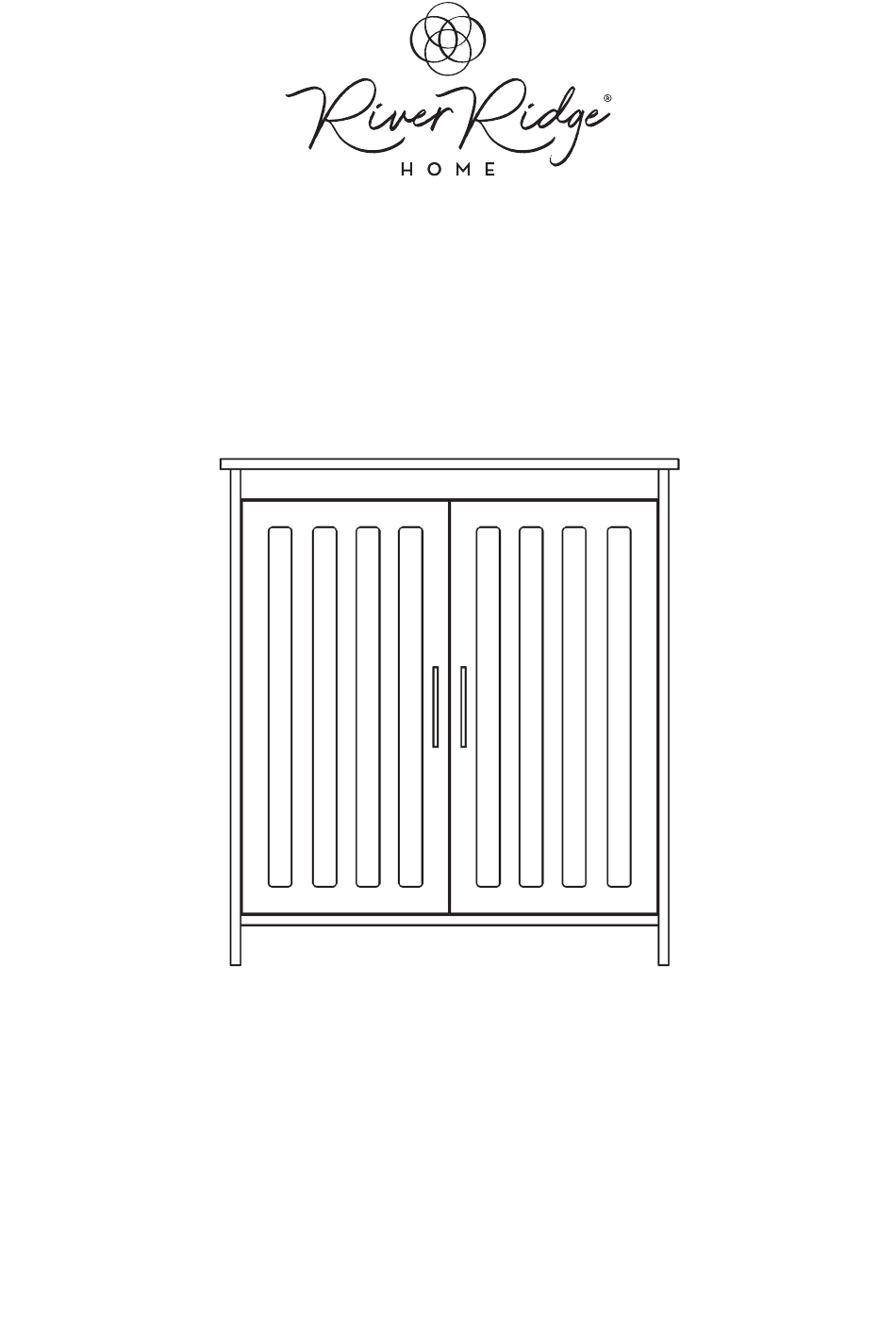

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
MONTAGEANLEITUNGEN
®
RiverRidge
Monroe Two-Door Floor Cabinet
Gabinete de piso de dos puertas RiverRidge
®
Monroe
®
RiverRidge
Monroe Armoire de plancher à deux portes
RiverRidge
®
Monroe – Zweitüriger Halbschrank
06-183
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

Advertisement

Table of Contents
loading

Related Manuals for RiverRidge Monroe 06-183

Summary of Contents for RiverRidge Monroe 06-183

  • Page 1 ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE ENSAMBLAJE INSTRUCTIONS D’ASSEMBLAGE MONTAGEANLEITUNGEN ® RiverRidge Monroe Two-Door Floor Cabinet Gabinete de piso de dos puertas RiverRidge ® Monroe ® RiverRidge Monroe Armoire de plancher à deux portes RiverRidge ® Monroe – Zweitüriger Halbschrank 06-183 ®...
  • Page 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Page 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Page 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants.
  • Page 5 WARNUNG MONTAGE DURCH ERWACHSENE ERFORDERLICH: Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher Verletzungsgefahr vom Produkt ferngehalten werden.

  • Page 6: Parts List

    PARTS LIST DESCRIPTION Top Board Adjustable Shelf Bottom Board Front Cross Bar Left Side Panel Right Side Panel 2PCS Door Upper Back Board 2PCS Plastic Connection Strip Middle Back Board Lower Back Board...
  • Page 7 PARTS LIST PARTS DESCRIPTION Cam Bolt 10PCS 10PCS Cam Lock 10PCS Wood Dowel 3PCS Screw (4x40mm) 2PCS Screw (4x30mm) Machine Screw (4x16mm) 4PCS 4PCS Hinge 4PCS Shelf Holder Adjustable Anchor Bracket 2PCS 20PCS Screw (3x12mm) 24PCS Screw (4x12mm) 2PCS Screw (4x12mm) 2PCS Plastic Anchor 2PCS...
  • Page 8 STEP 1 Screw 4 cam bolts (A) into cam bolt holes on top board (1). Attach adjustable anchor brackets (I) to top board (1) by inserting 2 screws (L) through holes on adjustable anchor brackets (I), then tighten to top board (1). Screw 6 cam bolts (A) into cam bolt holes on left side panel (5) and right side panel (6).
  • Page 9 STEP 3 Insert 3 wood dowels (C) into wood dowel holes on left side panel (5). Attach left side panel (5) to front cross bar (4) and bottom board (3) by inserting wood dowels (C) into wood dowel holes and inserting cam bolts (A) into cam lock holes on front cross bar (4) and bottom board (3).
  • Page 10 STEP 5 Attach upper back board (8), middle back board (10) and lower back board (11) together by sliding into plastic connection strips (9). Attach upper back board (8), middle back board (10) and lower back board (11) to cabinet by inserting 20 screws (J) through holes on back boards (8, 10 and 11), then tighten to cabinet.
  • Page 11 STEP 6 WALL OPTION #1 DRYWALL WALL ANCHOR WITH SCREW OPTION #2 DRYWALL WOOD STUD SCREW ONLY Option #1: Securing to Drywall Position cabinet against wall in desired location. Using a pencil, make two small marks on wall through holes on adjustable anchor brackets (I). Move cabinet away from wall and screw 2 plastic anchors (M) into wall on pencil marks.
  • Page 12 STEP 7 Attach 4 hinges (G) to 2 doors (7) by inserting 8 screws (K) through holes on hinges (G), then tighten to doors (7). STEP 8 Attach 2 doors (7) to cabinet by inserting 16 screws (K) through holes on hinges (G), then tighten to left side panel (5) and right side panel (6).

  • Page 13: Care Instructions

    ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose screws/parts. Take appropriate action necessary to correct hazards such as tightening of screws and taking any damaged parts away from children. WARNING Please make sure your item is secured to the wall, per assembly instructions. CARE INSTRUCTIONS: Wipe clean with a water dampened cloth.
  • Page 14 LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Tablero superior Repisa ajustable Tablero inferior Barra transversal delantera Panel izquierdo Panel derecho Puerta Tablero trasero superior Tira conectora de plástico Tablero central trasero Tablero trasero inferior Perno de anclaje Pestillo de leva Pasador de madera Tornillo (4x40mm) Tornillo (4x430mm) Tornillo para metales (4x16mm)
  • Page 15 PASO 1 1. Atornille 4 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1). 2. Fije los soportes de anclaje ajustables (I) al tablero superior (1) insertando 2 tornillos (L) a través de los agujeros de los soportes de anclaje ajustables (I) y, luego, ajústelos al tablero superior (1).

  • Page 16: Instrucciones De Cuidado

    PASO 6 Opción n.º 1: Fijar a una pared de yeso 1. Coloque el gabinete contra la pared en la ubicación deseada. Con un lápiz, haga dos marcas pequeñas en la pared a través de los agujeros de los soportes de anclaje ajustables (I). Aleje el gabinete de la pared y atornille los anclajes de plástico (M) en la pared sobre las marcas que hizo con el lápiz.

  • Page 17: Liste Des Pièces

    LISTE DES PIÈCES Nº DESCRIPTION QTÉ Plaque supérieure Étagère réglable Plaque inférieure Barre transversale avant Panneau latéral gauche Panneau latéral droit Porte Plaque arrière supérieure Bande de raccordement en plastique Plaque arrière intermédiaire Plaque arrière inférieure Boulon à came Verrou de came Goujon en bois Vis (4x40mm) Vis (4x30mm)
  • Page 18 ÉTAPE 1 1. Vissez 4 boulons à came (A) dans les trous de boulon à came sur la planche supérieure (1). 2. Fixez les support d'ancrage réglables (I) au panneau supérieur (1) en insérant 2 vis (L) dans les trous des supports d'ancrage réglables (I), puis serrez les la planche supérieure (1). 3.

  • Page 19: Instructions D'entretien

    ÉTAPE 6 Option 1 : Fixation sur des cloisons sèches 1. Placez l’armoire contre le mur à l’endroit désiré. À l'aide d'un crayon, faites deux petites marques sur le mur à travers les trous des supports d'ancrage réglables (I). Éloignez l'armoire du mur et vissez les goujons en plastique (M) dans le mur sur les marques de crayon.
  • Page 20 TEILELISTE BESCHREIBUNG ANZ. Oberstes Brett Verstellbarer Regalboden Unterstes Brett Vordere Querleiste Linkes Seitenteil Rechtes Seitenteil Tür Obere Rückwand Kunststoff-Verbindungsstreifen Mittlere Rückwand Untere Rückwand Korpusverbinder-Bolzen Korpusverbinder-Exzentergehäuse Holzdübel Schraube (4x40mm) Schraube (4x30mm) Maschinenschraube (4x16mm) Scharnier Regelbodenhalterung Einstellbarer Ankerbügel Schraube (3x12mm) Schraube (4x12mm) Schraube (4x12mm) Kunststoffdübel Griff...
  • Page 21 SCHRITT 1 1. Schrauben Sie 4 Korpusverbinder-Bolzen (A) in die Korpusverbinder-Bolzenbohrungen des oberen Bretts (1). 2. Befestigen Sie die einstellbaren Ankerbügel (I) am oberen Brett (1), indem Sie 2 Schrauben (L) durch die Löcher der einstellbaren Ankerbügel (K) einsetzen und dann am oberen Brett (1) festziehen.
  • Page 22 Wand. Entfernen Sie den Schrank von der Wand und schrauben Sie die Kunststoffdübel (M) an den Bleistiftmarkierungen in die Wand. 2. Stellen Sie den Schrank an die Wand, setzen Sie 2 Schrauben (E) durch die Löcher der einstellbaren Ankerbügel (I) ein und ziehen Sie sie dann in den Kunststoffdübeln (M) fest. Option 2: Befestigung an Trockenbauwand und Holzständer 1.
