30 & 38-inch Wide Compartment
EG-32/40/50 breakers and fuse rollouts for Entellisys
switchgear include means to prevent improper interchange of
these 3200-, 4000-, and 5000-ampere sizes. Interference
hardware on each breaker and in its compartment, cause the
compartment to accept the correct breaker type and reject
breakers with lower ratings.
Interchangeability within and between frame sizes is
prevented by the rejection system of Fig. B-3. When the
wrong type breaker is inserted into a compartment, the
breaker pins and the equipment tabs interfere. Breakers may
be interchanged in one direction only.
Specifically:
1. Any EG-32 or EG-40 can be inserted into an EGS-32
compartment.
Circuit
Breaker
Type OFLO Volts
EGS-32 N 600Vac
EGH-32 N 600Vac
EGX-32 N 600Vac
EGF-32 Y 600Vac
EGS-40 N 600Vac
EGX-40 N 600Vac
EGF-40 Y 600Vac
EGS-50 N 600Vac
EGX-50 N 600Vac
EGF-50 Y 600Vac
EG-32 FRE - 600Vac
EG-40 FRE - 600Vac
EG-50 FRE - 600Vac
l = Tab
¡ = No Tab
EGX-32 shown
A B C D
¡ ¡ ¡ l
¡ l ¡ l
¡ l l l
l ¡ l l
¡ ¡ ¡ l
¡ l l l
l ¡ l l
¡ ¡ ¡ l
¡ l l l
l ¡ l l
l ¡ ¡ l
¡ l l ¡
¡ l l ¡

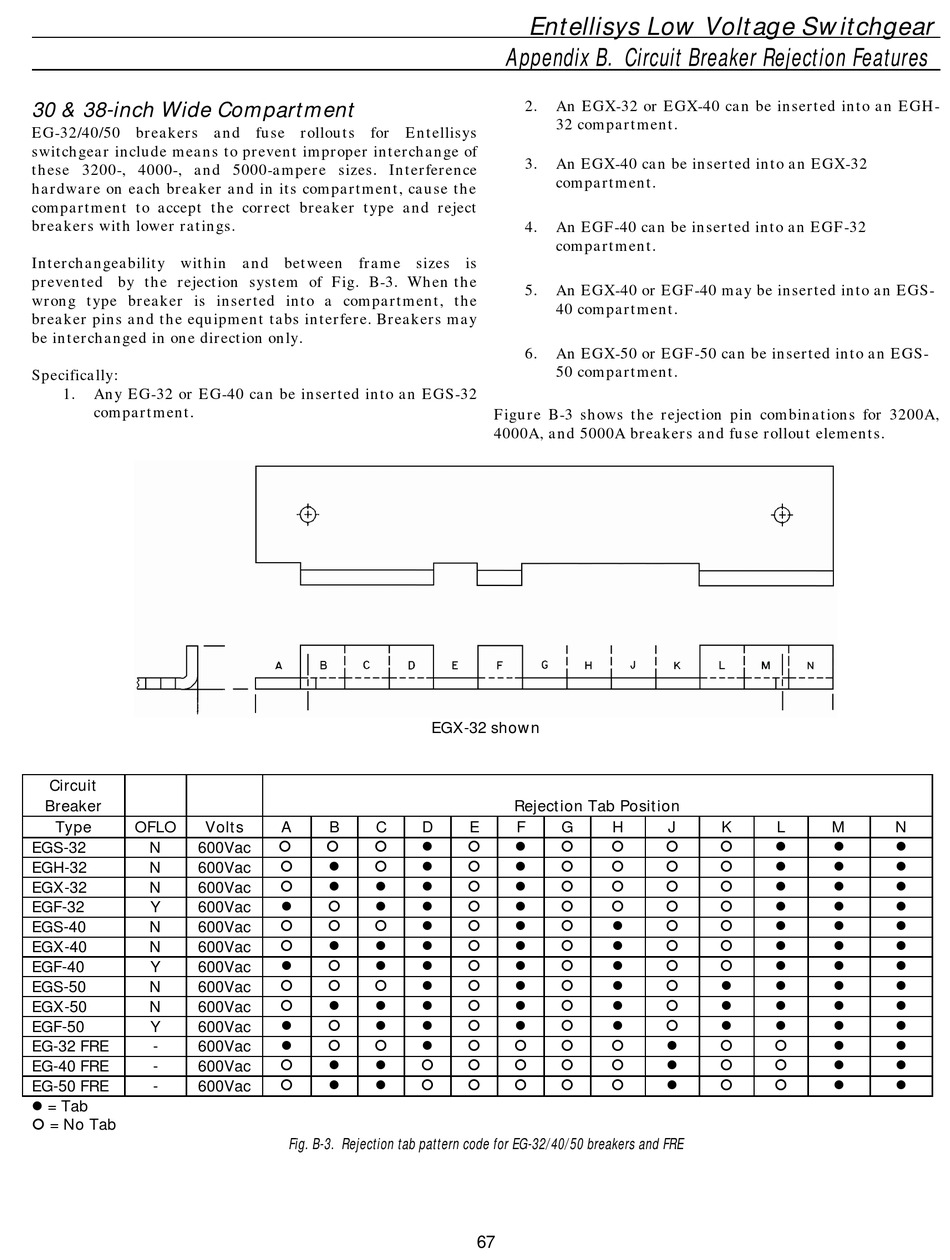

Fig. B-3. Rejection tab pattern code for EG-32/40/50 breakers and FRE
Entellisys Low Voltage Switchgear
Appendix B. Circuit Breaker Rejection Features
2. An EGX-32 or EGX-40 can be inserted into an EGH-
32 compartment.
3. An EGX-40 can be inserted into an EGX-32
compartment.
4. An EGF-40 can be inserted into an EGF-32
compartment.
5. An EGX-40 or EGF-40 may be inserted into an EGS-
40 compartment.
6. An EGX-50 or EGF-50 can be inserted into an EGS-
50 compartment.
Figure B-3 shows the rejection pin combinations for 3200A,
4000A, and 5000A breakers and fuse rollout elements.
Rejection Tab Position
E F G H
¡ l ¡ ¡
¡ l ¡ ¡
¡ l ¡ ¡
¡ l ¡ ¡
¡ l ¡ l
¡ l ¡ l
¡ l ¡ l
¡ l ¡ l
¡ l ¡ l
¡ l ¡ l
¡ ¡ ¡ ¡
¡ ¡ ¡ ¡
¡ ¡ ¡ ¡
