Appendix B. Circuit Breaker Rejection Features
Circuit
Breaker
Type
EGS-08
EGH-08
EGX-08
EGF-08
EGS-16
EGH-16
EGF-16
<2500A
EGF-16
2500A
EGS-20
EGF-20
l Pin
¡ No Pin
The rejection tabs logic shown above is for EntelliGuard™
breakers only. Rejection pin patterns on the breakers
prevent their installation
compartments. Likewise,
equipment compartments prevent installation of WavePro™
breakers.
A B C
¡ ¡ ¡
¡ l ¡
¡ l l
¡ l l
l ¡ ¡
l l ¡
l l ¡
l l ¡
l l l
l l l

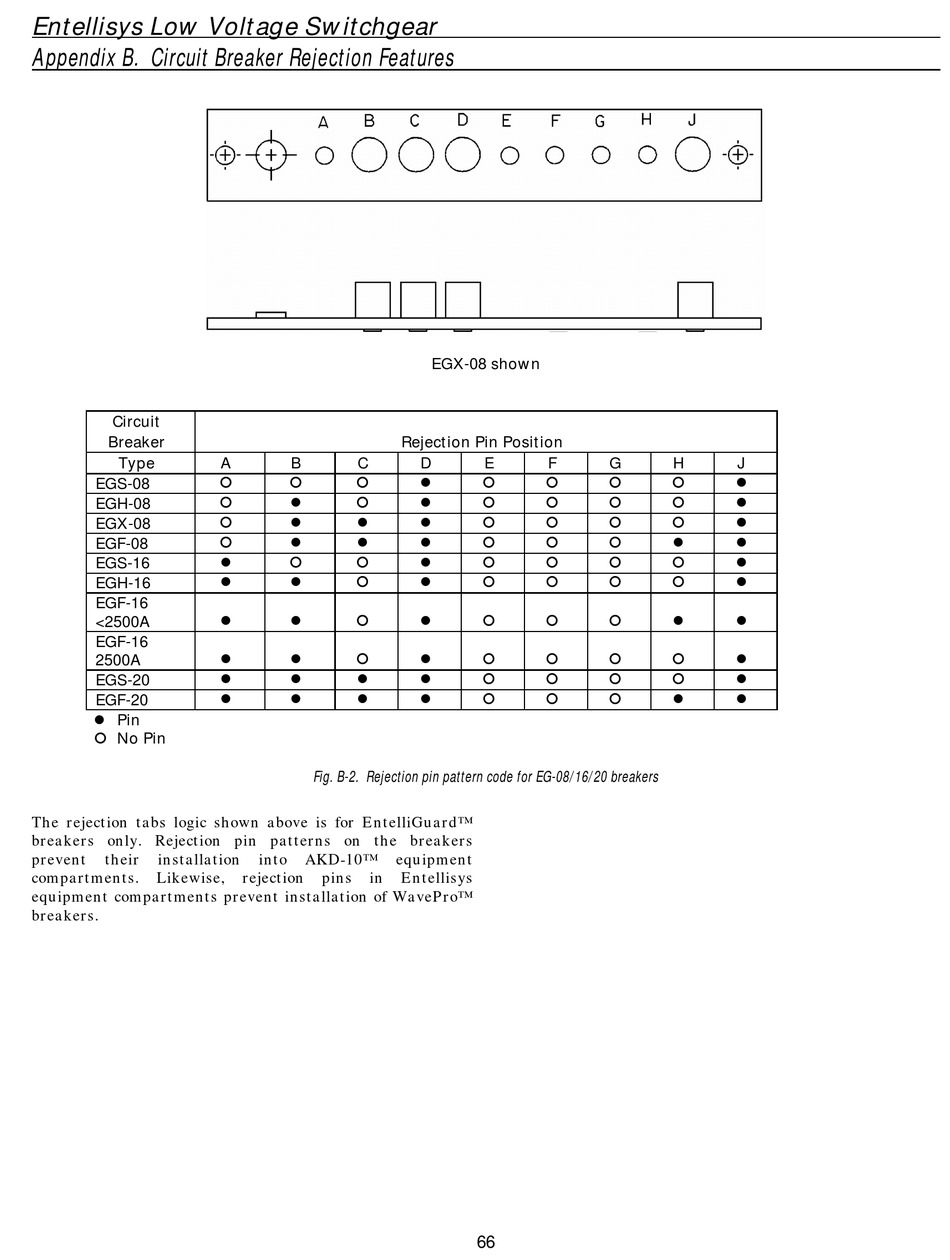

Fig. B-2. Rejection pin pattern code for EG-08/16/20 breakers
into AKD-10™ equipment
rejection pins in
EGX-08 shown
Rejection Pin Position
D E F
l ¡ ¡
l ¡ ¡
l ¡ ¡
l ¡ ¡
l ¡ ¡
l ¡ ¡
l ¡ ¡
l ¡ ¡
l ¡ ¡
l ¡ ¡
