SERVICE MANUAL
Ver. 1.0 2013.08
Note:
Be sure to keep your PC used for service and checking of this unit
always updated with the latest version of your anti-virus software.
In case a virus affected unit was found during service, contact your
Service Headquarters.

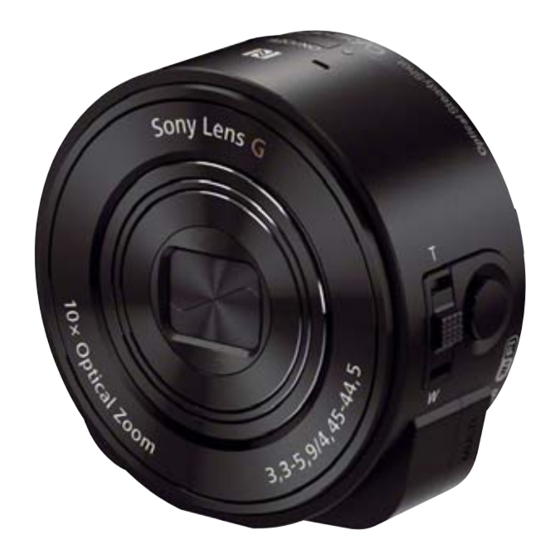

DSC-QX10
9-834-748-11
DSC-QX10
Photo: Black
注意：
修理時に使用するパソコンは，ウィルス検出ソフトが常にアップ
デートを行っているパソコンを使用してください。もし，修理を
行うセット，もしくはパソコンがウィルスに感染している事が判
明した場合は，ソニーグループ内は社内技術相談窓口に，特約店
様は特約店様専用電話窓口 （修理窓口） にご相談ください。
Sony Corporation
US Model
Canadian Model
AEP Model
UK Model
Russian Model
Hong Kong Model
Chinese Model
Korean Model
Brazilian Model
Japanese Model
Tourist Model
DIGITAL STILL CAMERA
Published by Sony Techno Create Corporation
E Model
2013H08-1
© 2013.08

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DSC-QX10 and is the answer not in the manual?

Questions and answers

Related Manuals for Sony DSC-QX10

Summary of Contents for Sony DSC-QX10

  • Page 1 デートを行っているパソコンを使用してください。もし，修理を In case a virus affected unit was found during service, contact your 行うセット，もしくはパソコンがウィルスに感染している事が判 Service Headquarters. 明した場合は，ソニーグループ内は社内技術相談窓口に，特約店 様は特約店様専用電話窓口 （修理窓口） にご相談ください。 DIGITAL STILL CAMERA 2013H08-1 DSC-QX10 © 2013.08 Sony Corporation 9-834-748-11 Published by Sony Techno Create Corporation...

  • Page 2: Safety Check-Out

    CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU PUBLISHED BY SONY.
  • Page 3 ・ 半田こてのこて先は，必ず無鉛半田用と有鉛半田用に分け させてしまったところがないかなどを点検し，安全性が て管理してください。 確保されていることを確認して下さい。   無鉛半田と有鉛半田が混在すると剥離現象が発生してしま 5.  チップ部品交換時の注意 います。 ・   取外した部品は再使用しないで下さい。 ・   タンタルコンデンサのマイナス側は熱に弱いため交換 時は注意して下さい。 6.  フレキシブルプリント基板の取扱いについて ・   半田こてのこて先温度は約350℃に設定してくださ い。 ・   同一パターンに何度もコテ先を当てないで下さい。 （3 回以内） ・   パターンに力が加わらないよう注意して下さい。 注意 電池の交換は， 正しく行わないと破裂する恐れがあります。 電池を交換する場合には必ず同じ型名の電池又は同等品と 交換してください。 使用済み電池は，取扱指示に従って処分してください。 DSC-QX10 – 2 –...

  • Page 4: Specifications

    CIPA 準拠） （ 幅×高さ×奥行き） 外形寸法 （ 62.4 mm × 61.8 mm × 33.3 mm CIPA 準拠） （ バッテリー NP-BN 、 本体質量 （ メモリースティックマイクロ 含む） 105 g 約 NP-BN 、 電源：リチャージャブルバッテリーパック 3.6 V   1.1 W 消費電力 （撮影時） ：約 DSC-QX10 – 3 –...

  • Page 5: Repair Parts List

    使用済み電池は、 取扱指示に従って処分してください。 •  外装部品色表示   例：   (SILVER) ：セットの色を表す。   (Silver)  ：部品の色を表す。 • Abbreviation : Brazilian model : Chinese model CND : Canadian model : Hong Kong model : Japanese model : Tourist model : Korea model : Russian model DSC-QX10...

  • Page 6: Exploded Views

    CABINET (REAR) ASSY (770) (W) (WHITE) X-2588-185-1 LID ASSY (770) (W), USB (WHITE) X-2588-071-1 LID ASSY (770), BT (BLACK) 2-635-562-31 SCREW (M1.7) (Note 1) 2-599-475-31 SCREW (M1.7) (Note 1) 3-078-890-11 SCREW, TAPPING (Note 1) 3-080-204-11 SCREW, TAPPING, P2 (Note 1) DSC-QX10...

  • Page 7: Front Cabinet Section

    MICROPHONE (LOWER), CUSHION *BT901 1-780-826-11 TERMINAL BOARD, BATTERY A-1976-038-A RL-1019 FLEXIBLE BOARD, COMPLETE (SERVICE) LCD901 1-811-854-11 DISPLAY PANEL, LIQUID CRYSTAL 4-472-483-01 MICROPHONE, CUSHION SP901 1-858-826-11 SPEAKER (0.8CM) 4-484-268-01 SHEET (CM FPC) (770) 2-635-562-11 SCREW (M1.7) 3-080-204-11 SCREW, TAPPING, P2 DSC-QX10...

  • Page 8: Main Board Section

    3-283-643-01 SCREW, TRIPOD 4-472-499-01 SHEET (CM (770)) (Note 2) 4-474-819-01 RESET (770), SHEET 4-484-268-01 SHEET (CM FPC) (770) 4-472-501-01 INSULATING SHEET (770), SY 4-484-269-01 SHEET (BT (770)) 4-473-721-01 FRAME (770), USB A-1970-987-A SY-1024 BOARD, COMPLETE (SERVICE) 2-635-562-11 SCREW (M1.7) DSC-QX10...

  • Page 9: Lens Section

    BARRIER ASSY (1510A-BK) (BLACK) CMOS imager) CAUTION TAPE, FPC A-1861-629-A BARRIER ASSY (1510A-GD) (WHITE) 4-294-347-01 RETAINER, FG A-1861-259-A GEAR WH LUBRICATED ASSY A-1861-257-A GEAR B LUBRICATED ASSY #176 3-947-504-31 SCREW (M1.2) A-1861-258-A GEAR A LUBRICATED ASSY #258 4-299-468-11 SCREW, TAPPING UB1.2 (CH) DSC-QX10...
  • Page 10 1-2. FUSE SY-1024 BOARD 3.0 - 4.2V F052 F051 5.0V Primary side Ref. No. Part No. Description F051 1-576-415-31 FUSE (2A/32V) F052 1-576-415-31 FUSE (2A/32V) DSC-QX10...
  • Page 11 SWEDISH, RUSSIAN, KOREAN, TRADITIONAL CHINESE, ARABIC) Ref. No. Part No. Description 8-022-156-00 Rechargeable battery pack NP-BN1/J (J) 8-022-156-33 Rechargeable battery pack NP-BN1/UC (US, CND) 8-022-156-51 Rechargeable battery pack NP-BN1/CE (EXCEPT US, CND, CH, J) 8-022-156-76 Rechargeable battery pack NP-BN1/CN (CH) DSC-QX10...

  • Page 12: Troubleshooting

    Flashing (1Hz) Recovering Red (flashing) ─ Flashing ─ Battery error (Turn the power off and on again.) Green (flashing) ─ Flashing (Empty) ─ Battery is empty Red (flashing) ─ ─ Fatal error (Turn the power off and on again.) DSC-QX10...

  • Page 13: Service Note

    Start the Adjust Manual in the Adjust Station and execute the “Angular velocity sensor sensitivity ADJ”. SY-1024 BOARD (SIDE A) Y: YAW sensor sensitivity P: PITCH sensor sensitivity Type A: SE401 (PITCH/YAW) Type B: Note: The sensor sensitivity of SE401 of SY-1024 board is written only service part. DSC-QX10...
  • Page 14 If you pull on the wires, they might be broken. • The proper way to connect a connector is to grab the connector instead of the wires. If you push on the wires, they might be broken. DSC-QX10...
  • Page 15 4. To further confirm that the unit is connectable, connect the unit to the PC and select “Network and Internet” → “Manage Wireless Networks” from Control Panel to open the network connection list. The unit is included in the list. DSC-QX10...
  • Page 16 対象となる部品 ･ SY-1024 BOARD, COMPLETE (SERVICE) Note:    A djust manualのDATAタブにある 「ADJUSTMENT DATA BACKUP」 の機能 [DATA LOAD AND WRITE] は，セットの全てのデータを上 書きします。そのため，上記の操作で更新したMACアドレスも上書きされてしまいます。上記の 「MACアドレスの更新」 は全ての作 業が終わった後に行ってください。 交換修理後はMACアドレスが変更されていますので，お客様に接続機器の再設定をしていただく必要があります。 そのためTISSホームページよりFlyer of WLAN Reset (Flyer of WLAN Reset̲9834752[][].pdf) をダウンロードしてプリント出力 し，セットに添付して返却してください。 角速度センサ 補修用基板と交換する時，角速度センサ （SE401） の感度表示を書き留めてください。 Adjust StationからAdjust Manualを起動させて 「Angular velocity sensor sensitivity ADJ」 を実行させてください。 SY-1024 BOARD (SIDE A) Y: YAW 感度表示 P: PITCH 感度表示 Type A: SE401 (PITCH/YAW) Type B: Note：SY-1024基板のSE401感度表示は補修用基板にしか記載されておりません。 DSC-QX10...
  • Page 17 図3 コネクターの開閉部を開ける際，A方向に開け過ぎないようにし コネクターの開閉部を閉じる際，フレキシブル基板を矢印B方向 てください。 に押しながら，開閉部を均一に押してください。 開閉部 開閉部 コネクター フレキシブル基板 コネクター フレキシブル基板 絶縁面 •  フラットケーブルおよびフレキシブル基板の端子面に欠け， 先端の剥がれたメッキ部はカットして 折れ等がないことを確認してください。 除去してください。 （メッキ破片がコネクター内に残って •  金メッキされているフレキシブル基板には，強い負担をかけ いる場合もあるので注意してください） ないでください。 •  コネクターを取り外す際に，線材部 （極細） を持って引っ張る と断線する恐れがありますので，絶対に線材部 （極細） を持っ て引っ張らないでください。 •  線材部 （極細） を押さえながらコネクターを差し込むと，線材 部 （極細） が断線する恐れがありますので，絶対に線材部 （極細） には負担をかけないでください。 DSC-QX10...
  • Page 18 – JAPANESE – 3-4.   Wi-Fi機能の確認 Wi-Fi 機能を確認するときは以下の手順で行ってください。 用意する機器: Wi-Fi接続の可能なWindowsパソコン 1.  本機の電源を入れる。 2.  以下の手順でSSIDとパスワードを確認する。 方法1：   セットのバッテリーふた裏にあるラベルを確認する。 方法2：   クイックスタートガイドの表紙のシールを確認する。 方法3：   本機とPCをマイクロUSBケーブルで接続して， ［コンピュータ］ → ［PMHOME］ → ［INFO］ の 「WIFI̲INF.TXT」 を確認 する。 3.  PC側で接続可能なワイヤレスネットワークとして本機が検出されることを確認する。 4.  さらに接続可能なことを確認したい場合には本機とPCを接続後，コントロールパネルの 「ネットワークとインターネット」 → 「ワイヤレスネットワークの管理」 からネットワーク接続リストを開くと，リストに本機が表示される。   DSC-QX10...

  • Page 19: Disassembly And Assembly

    5 LCD Block • CD-841 Flexible Board q; Front Plate 3 Front Cabinet Block • RL-1019 Flexible Board 7 Battery Terminal • BT-066 Flexible Board 2 Rear Cabinet Block 4 Battery Clamp 1 Bottom Cabinet 6 Heat Sink 8 SY-1024 Board DSC-QX10...

  • Page 20: Frame Schematic Diagrams

    S005 (NFC ANTENNA) S006 (SHUTTER) (ZOOM) (MICROPHONE) (MICROPHONE) S001 (POWER) BT-066 FLEXIBLE BOARD BT901 BATTERY TERMINAL ANT901 (Wi-Fi ANTENNA) LCD901 TB501 CN706 SP901 (SPEAKER) CN704 CD-841 FLEXIBLE BOARD SY-1024 BOARD LENS BLOCK CN703 SE401 (PITCH/YAW) CN702 MULTI S701 RESET DSC-QX10...

  • Page 21: Main Block

    For the combination of cabinet's color and screw, please refer to Table 2-1. Table 2-1 Screw's Cabinet's Color Ref. No. (Parts Color) #11: M1.7 X 4.0 (Tapping) #23: M1.7 X 4.0 (Tapping) #2 (Black) BLACK (Silver) (Black) 3-078-890-11 3-080-204-11 #10 (Silver) WHITE #11 (Silver) WHITE #23 (Black) BLACK DSC-QX10...
  • Page 22 を参照してください。 #1 (1) #23 (4) (Claws) (Claw) Main Board Section (See page 4-5) BT-066 Flexible Board, (Solders) Battery Terminal Wi-Fi Antenna (Claw) #1 (1) (Claw) (Tape) #1: M1.7 X 2.5 #23: M1.7 X 4.0 (Tapping) (Black) (Black) 2-635-562-11 3-080-204-11 DSC-QX10...
  • Page 23 Refer to “4-3-4. (3) Notes on Installing the Sheet (CM (770))” when installing. 取り付け時は“4-3-4.  (3)  Notes  on  Installing  the  Sheet  (CM  (770))”を参照してください。 #1 (4) Front Plate #1 (2) Lens Block (See page 4-7) (Hook) #1 (4) #1 (2) USB Frame #1 (2) #1 (1) #1: M1.7 X 2.5 (Black) 2-635-562-11 DSC-QX10...

  • Page 24: Complementary Information

    (3) Notes on Installing the Sheet (CM (770)) Reference position Sheet (CM (770)) Adhesive tape Mountain fold Valley fold RL-1019 Flexible Board (2) How to Fold the LCD Flexible Board LCD Clamp Boss LCD flexible board Boss Valley fold Sheet (CM FPC) (770) DSC-QX10...

  • Page 25: Lens Block

    1. Fit the four claws while inserting the Barrier Lever into the hole and attach the Barrier Assy. Barrier Assy Barrier Claws Lever Claws Hole 2. Peel off the release papers of the Barrier Tapes. Ornamental Ring A 3. Install the Ornamental Ring A and press it lightly. Barrier Assy Barrier Tapes Barrier Tapes DSC-QX10...
  • Page 26 8. Detach the Rear Mirror Plate and remove the Gear Worm Wheel, Gear A, and Gear B. 9. Remove the two screws and remove solder at two locations to detach the DC Motor Worm Assy. Solders DC Motor Worm Assy Gear B Gear A Rear Mirror Plate Gear Worm Wheel LF-139 Flexible Board Screws DSC-QX10...
  • Page 27 Note: Attach the FG Leaf Spring in the correct orientation. 10. Attach the FPC Retainer. Claws Flexible Board Connector FG Leaf Spring Sensors Claw Flexible Board Connector FPC Retainer FPC Tape FG Leaf Spring FPC Tape FG Leaf Spring DSC-QX10...
  • Page 28 Flexible board FPC Retainer FPC Tape 6. Remove the LF-139 Flexible Board. LF-139 Flexible Board Boss Boss Ribs Boss Boss 7. Remove the four screws and remove the Z Retainer and the Sensor. Z Retainer Screws Screw Sensor DSC-QX10 4-10...
  • Page 29 11. Turn portion A in the arrow direction to WIDE end and detach the Main Body from the Stationary Tube Assy. Main Body Flexible Board Stationary Tube Assy 12. Remove the Main Body in the arrow direction. Remove the Rotary Cam Tube from the Rotary Tube in the arrow direction. Main Body Rotary Cam Tube Rotary Tube DSC-QX10 4-11...
  • Page 30 14. Turn the 3 Group Assy approx. 20° in the arrow direction. 15. Disengage the three claws with tweezers. Tweezers 3 Group Assy Claw Claw 16. Remove the Lens Block. 17. Remove the 1 Frame Assy from the Cam Tube A. Lens Block 1 Frame Assy Cam Tube A DSC-QX10 4-12...
  • Page 31 20. Remove the Straight Tube Block. Straight Tube Block 2 Group Frame 3 Group Assy 21. Turn the Straight Tube in the arrow direction to detach it from the Cam Tube B. Straight Tube Straight Tube Cam Tube B DSC-QX10 4-13...
  • Page 32 4. Install the 2 Group Frame at a position where the Shaft of 3 Group Assy is visible through the cutout of the 2 Group Frame. Top side view 2 Group Frame Shaft of 3 Group Assy 2 Group Frame DSC-QX10 4-14...
  • Page 33 Note: Be sure to install the Rotary Cam Tube with the semicircular cutout and the Gear edge set in the "OK" state shown in the figure. 10. Install the Main Body so that the Flexible Board position matches the hole to pass the Flexible Board. Semicircular Rotary Cam Tube Cutout Main Body Rotary Tube Gear Edge Stationary Tube Assy DSC-QX10 4-15...
  • Page 34 15. Install four screws and the Z Retainer. Tighten the screws in the order of numbers in the figure below. Screws Z Retainer Screw Gear B Rear Mirror Plate Gear A Sensor Gear Worm Wheel 16. Install the LF-139 Flexible Board. Boss LF-139 Flexible Board Boss Ribs Boss Fold inside Boss Draw up DSC-QX10 4-16...
  • Page 35 FG Leaf Spring FG Leaf Spring Sensors Claw FPC Retainer FG Leaf Spring 21. Apply a voltage of 2.5 V to the DC Motor and retract the Lens. DC2.5V 22. Perform the Flange Back Adjustment after the assembling. DSC-QX10 4-17...

  • Page 36: Final Inspection

    Foreign matters on the lens The lens condition must not be worse than that when the camera was received from the customer. Upward Lens at WIDE end Horizontal Full stroke check Lens at TELE end Lower oblique Downward DSC-QX10 4-18...
  • Page 37 Print at the same magnification (It means 100 % size). Check the settings of printer to print in proper size. • Check of chart size. Make charts together and check if the size of charts is the following size. * The chart consists of 2 pcs. DSC-QX10 4-19...
  • Page 38 があります。     先に DSC-WX50 シリーズの Adjust manual をインストールしてください。 注意4：    D estination  Dataフ ァ イ ル の 追 加 方 法 は，Adjust  manualを ダ ウ ン ロ ー ド し てFlyer  of  Addition  of  destination data file̲9834753[][].pdfを参照してください。 1.  TISSホームページより，Adjust manual (DSC-QX10̲Series̲AM̲Ver̲□.□̲x64.zip) をダウンロードします。 2.  Setup.msiをダブルクリックします。 3.  インストーラー画面が表示されます。   [Next] ボタンをクリックしてください。アジャストマニュアルのインストールを開始します。 4.  転送先フォルダを選択する画面が表示されます。...

  • Page 39: Revision History

    Revision History S.M. Rev. Ver. Date History Contents issued 2013.08 Official Release — —...
