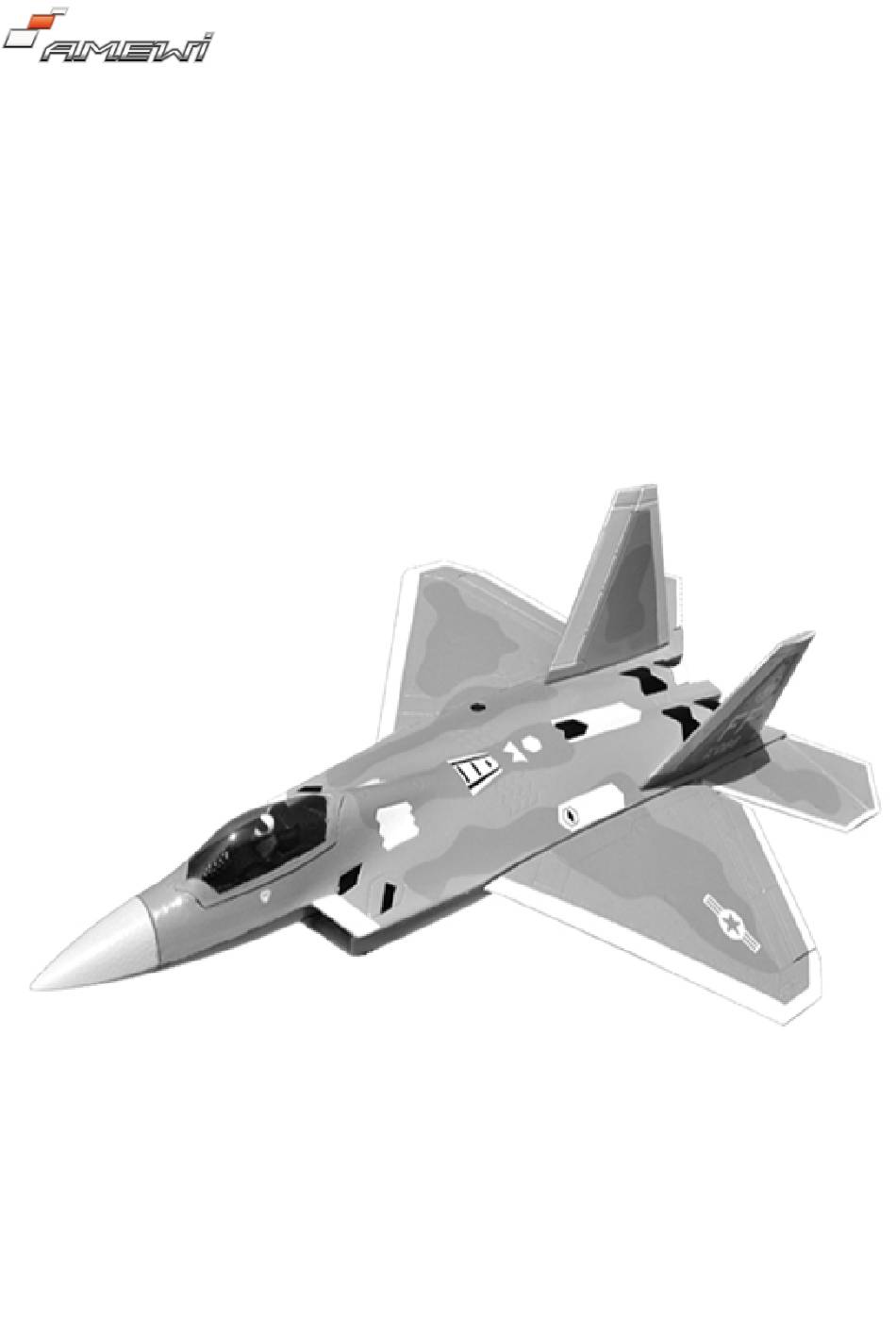

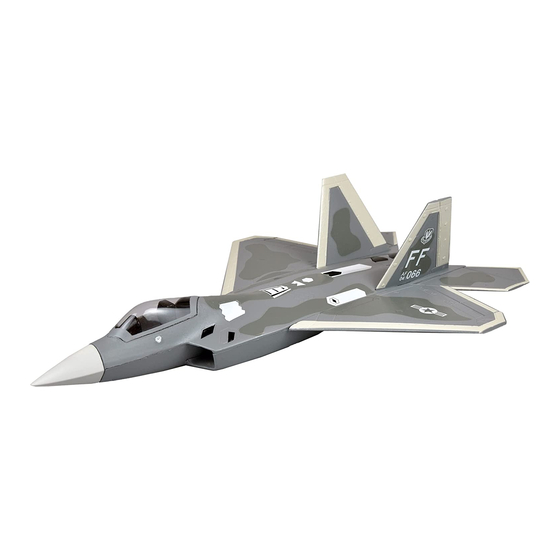

- Page 1 F-22 RAPTOR 510mm 50mm EDF BEDIENUNGSANLEITUNG / MANUAL...
- Page 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Page 4: Hinweise Zur Konformität
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU (RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Page 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 sowie der WEEE-Reg.-Nr. 93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
-
Page 7: Vielen Dank
THANK YOU VIELEN DANK / Vielen Dank für den Kauf der AMXFlight F-22 RAPTOR. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the AMXFlight F-22 RAPTOR. Please read the instruction manual carefully and keep it for future reference. - Page 8 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR Note: This product is manufactured according to strict performance guidelines and complies with safety standards and requirements. This product is not suitable for children under 14 years of age. The manufacturer is not liable for any injury or accident caused using abnormal parts, excessive wear and tear, improper assembly, or operation.
- Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR Wenn das Modell außerhalb der Reichweite kommt, kann es außer Kontrolle geraten. Bitte bleiben Sie mit dem Sender stets in der • Nähe des Modells. Please do not operate the model if you are tired or unwell, have drunk alcohol or taken drugs - this may cause injury to yourself or •...
- Page 10 Ihren Händler und teilen ihm die Artikelbezeichnung oder Teilenummer des fehlenden oder beschädigten Teils bzw. der fehlenden Teile mit. (Eine vollständige Ersatzteilliste finden Sie unter amewi.com). Bitte beachten Sie, dass verschiedene Versionen manchmal leicht unterschiedliche Teile in der Verpackung enthalten können.
-
Page 11: Technische Daten / Specifications
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR TECHNISCHE DATEN / SPECIFICATIONS Spannweite: 510mm Servos 9g Digital Servo, 2 Stück Gesamtlänge: 740mm Flugzeit: Ca. 4-6 Minuten Abfluggewicht 330g Kanäle: 4 Kanal – Gas, Querruder, Höhenruder ESC: Hobbywing Skywalker 30A Anforderung: Einsteiger... - Page 12 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR AUFBAU ANLEITUNG / ASSEMBLY INSTRUCTIONS 1. Für den ersten Schritt wird der Rumpf und die Nase benötigt. 2. Kleben Sie die Nase an den Rumpf (Kleber nicht enthalten). For the first step, the fuselage and the nose cone are needed.
- Page 13 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR 7. Für den nächsten Schritt werden die Anlenkstangen benötigt. 8. Verbinden Sie die Anlenkstange mit dem Querruder-Servoarm For the next step the linkage rods are needed. und dem Ruderhorn. Connect the push rods to the aileron servo arm and control horn.
- Page 14 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR 13. Das Foto zeigt die Akkukabel, die an den ESC angeschlossen 14. Das Cockpit wird von Magneten gehalten und kann sind. abgehoben werden. Photo shows battery leads connected to the ESC. The canopy is held in place by magnets and can be lifted off.
- Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR Move the aileron stick to the right (a), and the right aileron (a) must rise, the left aileron (b) fall. • Pull the elevator stick back towards you (c), and the trailing edge of both elevators should rise (c).
-
Page 16: Bedienung / Operation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR WARTUNG AM IMPELLER / MAINTENANCE ON THE EDF Die Impeller Einheit ist von unten zugänglich, falls Sie Wartungsarbeiten oder • Reparaturen durchführen müssen. Achten Sie darauf, dass die Kabelfarben korrekt übereinstimmen. • The ducted fan unit is accessible from underneath if you need to carry out •... -
Page 17: Fehlerbehebung / Trouble Shooting
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR If you had to move the trims during the flight, correct the mechanical linkages before flying again. This allows you to re-centre the • trims, so that full trim travel is available for subsequent flights. - Page 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR BRUSHLESS ESC ANLEITUNG / BRUSHLESS ESC MANUAL Programmierbare Punkte (Die Option in Fettschrift geschrieben ist die Standardeinstellung) Brems Einstellung: Aktiviert / Deaktiviert Akku-Typ: LiPo / NiMH Unterspannungsschutz: Soft-Abschaltung (Schrittweise Reduzierung der Ausgangsleistung) / Sofortige Abschaltung Schutzschwelle für niedrige Spannung (Niedrig / Mittel / Hoch)
- Page 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR WICHTIG: Fernsteuerungen haben unterschiedlich lange Gas-Wege. Bitte kalibrieren Sie den Gasweg bevor Sie fliegen. IMPORTANT: Remote controls have different throttle travel lengths. Please calibrate the throttle travel before flying. GAS-WEG KALIBRIEREN / THROTTLE RANGE CALIBRATION Schalten Sie den Sender ein, Schließen Sie einen Akku...
- Page 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR FEHLERBEHEBUNG / TROUBLE SHOOTING Problem Mögliche Ursache / Possible Cause Lösung / Solution Nach dem Einschalten funktioniert der Motor Die Verbindung zwischen Akku und ESC ist nicht Prüfen Sie die Verbindung, tauschen Sie die Stecker nicht, kein Sound ertönt.
- Page 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR 1. Programmiermodus aufrufen 2. Programmierbare Elemente auswählen 2. Programmierbare Elemente auswählen Nach dem Aufrufen des Programmiermodus hören Sie 8 Töne in einer Schleife mit der folgenden Reihenfolge. Wenn Sie den Gasknüppel innerhalb von 3 Sekunden nach einer 3.
- Page 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXFLIGHT F-22 RAPTOR PLATZ FÜR NOTIZEN / SPACE FOR NOTES...
