Summary of Contents for Amewi F16B

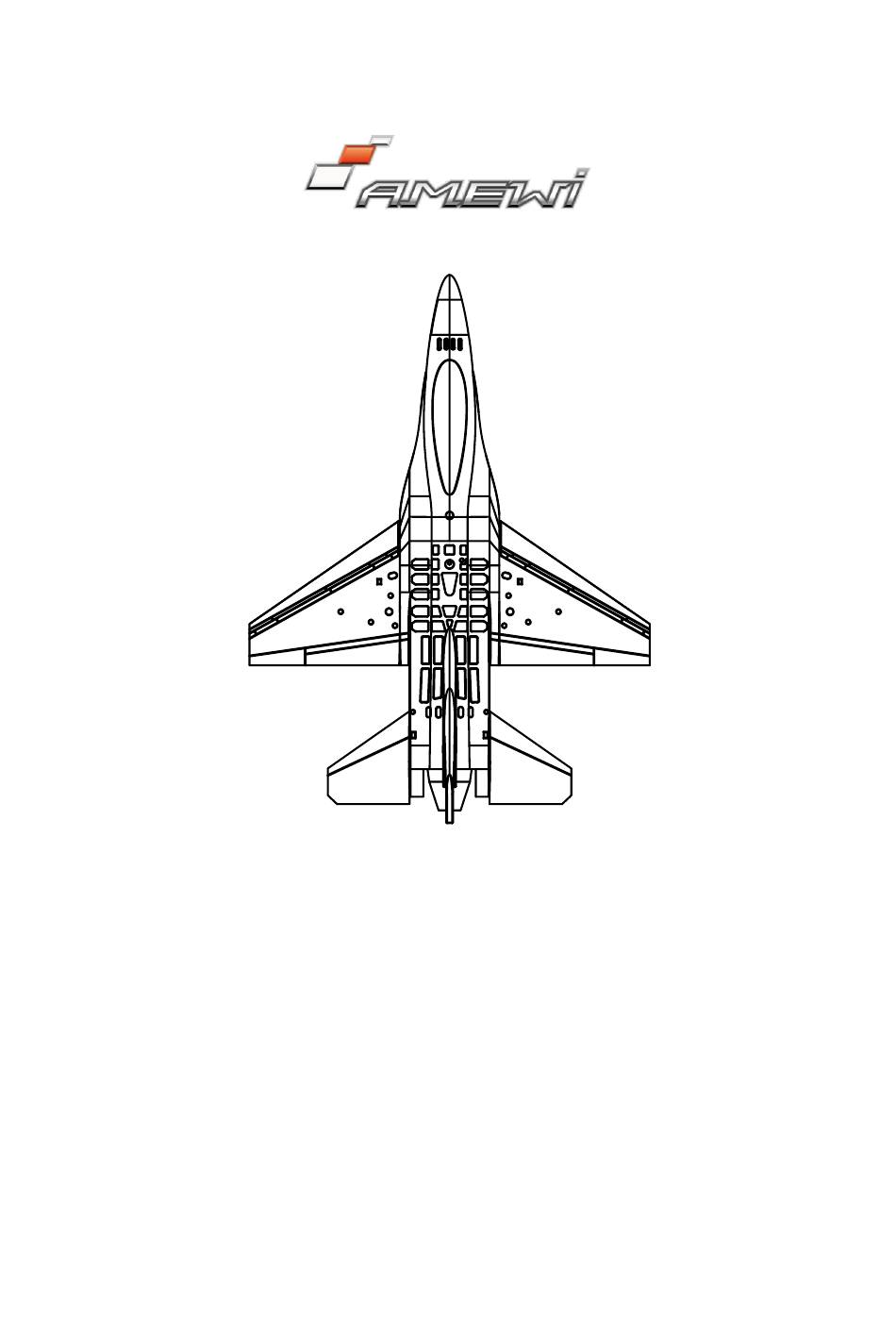

  • Page 1 F16B BEDIENUNGSANLEITUNG / MANUAL...
  • Page 2 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B Herzlich willkommen bei Amewi AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 6.000 Artikel. Dazu gehören vor allem ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.

  • Page 3: Hinweise Zur Konformität

    Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht.
  • Page 4 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B ENTSORGUNGSHINWEISE Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.

  • Page 5: Vielen Dank

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B VIELEN DANK Vielen Dank für den Kauf des F16B Flugzeugs für Einsteiger. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. WARNUNG Dieses Flugzeug ist kein Spielzeug. Er besteht aus vielen Kleinteilen und ist nicht geeignet für Kinder unter 8 Jahren.
  • Page 6 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B VORSICHTSMASSNAHMEN Bitte lesen Sie die folgenden Sicherheitsinformationen bevor Sie das Modell benutzen. Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese • irreparabel beschädigt werden.

  • Page 7: Montage

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B MONTAGE 1. Montage des Seitenruders: Stecken Sie das Seitenruder oben in den Rumpf und befestigen Sie es von unten mit der Schraube. 2. Montage des Fahrwerks Befestigen Sie das Fahrwerk wie auf den Bildern gezeigt.

  • Page 8: Die Fernsteuerung

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B DIE FERNSTEUERUNG Kontrollleuchte An/Ausschalter Links / Rechts EINLEGEN DER BATTERIEN Verwenden Sie für die Fernsteuerung ausschließlich Batterien des Typs AA Mignon. Mischen Sie keine alten und neuen Batterien. Batteriefachabdeckung Verwenden Sie keine Akkus. 1. Öffnen Sie die Batteriefachabdeckung.

  • Page 9: Akku Laden

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B SENDER & EMPFÄNGER VERBINDEN Um die Verbindung zwischen Sender und Empfänger herzustellen, gehen Sie wie folgt vor. 1. Schließen Sie den Akku am Empfänger an. Die Indikationsleuchte blinkt. Akkufachverschluss 2. Um die Verbindung herzustellen, schalten Sie die Fernsteuerung ein. Die Signalleuchte blinkt. Drücken Sie den Gashebel von oben nach unten.

  • Page 10: Bedienung

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B VORBEREITUNG Laden Sie den Akku bevor Sie das Flugzeug nutzen. Legen Sie den Akku in das Akkufach des Flugzeuges und schließen Sie die Abdeckung. Stellen Sie sicher, dass die Batterien in der Fernbedienung voll sind.
  • Page 11 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B EINSTELLEN DES FFLUGZEUGES 1. Das Flugzeug neigt sich nach unten / oben Wenn die Nase während des Fluges nach unten zeigt, drücken Sie die Außenkante des Höhenleitwerks leicht Wenn die Nase zu weit nach oben zeigt, drücken Sie die nach oben.
  • Page 12 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B Propeller, die mit A1 oder A2 beschriftet sind, sind für die Propeller, die mit B1 oder B2 beschriftet sind, sind für die rechte Seite. linke Seite. ACHTUNG: Die Flugperformance ändert sich bei stärkerem Wind. Stellen Sie das Flugzeug entsprechend ein. Ist der Wind zu stark, sollten Sie das Fliegen unterlassen.
  • Page 13 700 specialist dealer and online retailers across Europe. The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases.
  • Page 14 This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED).
  • Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B DISPOSAL The company AMEWI is registered below the WEEE Reg. Nr. DE93834722 at the foundation EAR and recycles all used electronic parts properly. Electric and electronical products are not allowed to put in household garbage.

  • Page 16: Important Notice

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B THANK YOU Thank you for purchasing the F16B Plane. Please read the operating instructions carefully and keep them for your future reference. WARNING This remote-controlled plane is not a toy - it consists of many small parts and is not suitable for children under 14 years of •...
  • Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B PRCAUTIONS Please read the following safety information before using the model! Please do not use the model in rain, snow, or thunderstorms. If liquid gets into the electronics, it can be irreparably damaged. • Please do not use the model in an environment that you cannot see.

  • Page 18: Installation

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B INSTALLATION Assembling the rudder: Insert the rudder into the top of the fuselage and secure it in place from below with the screw. 1. Assembly of the landing gears Install the landing gears as per illustration 2.

  • Page 19: Install Batteries

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B THE REMOTE CONTROLL Power LED ON/OFF Switch Left/Right Throttle INSTALL BATTERIES Use only AA Mignon batteries for the remote control. Do not mix old and new batteries. Do not use rechargeable batteries. Battery compartment cover 1.
  • Page 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B BINDING TRANSMITTER & RECEIVER To establish the connection between the transmitter and receiver, proceed as follows. Connect the battery to the receiver. The indicator light flashes. Battery compartment lock 1. To establish the connection, switch on the remote control. The signal light flashes. Press the throttle down from the top. If the signal lamp lights up continuously, the connection is established.

  • Page 21: Operation

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B PREPERATION Charge the battery before using the aircraft. Place the battery in the aircraft's battery compartment and close the cover. Make sure the batteries in the remote control are full. Check the aircraft for damage.

  • Page 22: Replacing Propellers

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B AIRBLANE ADJUSTMENT 1. The aircraft is leaning down / up If the nose is pointing down during the flight, push the outer edge of the horizontal stabilizer up slightly. If the nose is pointing too far up, press the outer edge of the horizontal stabilizer down slightly.

  • Page 23: Features And Specifications

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL F16B Propellers labelled A1 or A2 are for the right side. Propellers labelled B1 or B2 are for the left side. ATTENTION: The flight performance changes in stronger winds. Adjust the aircraft accordingly. If the wind is too strong, you should refrain from flying.
