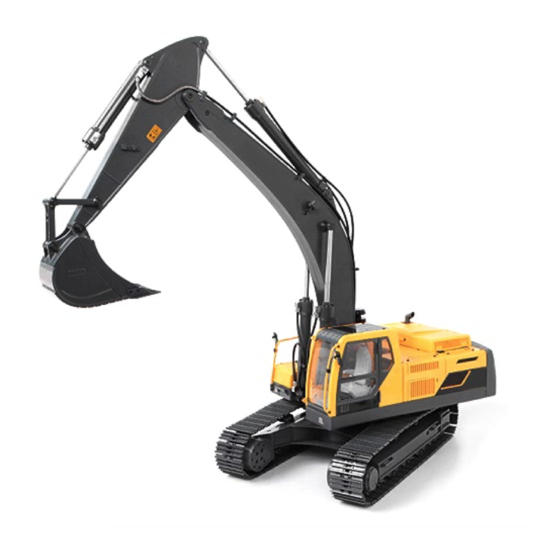

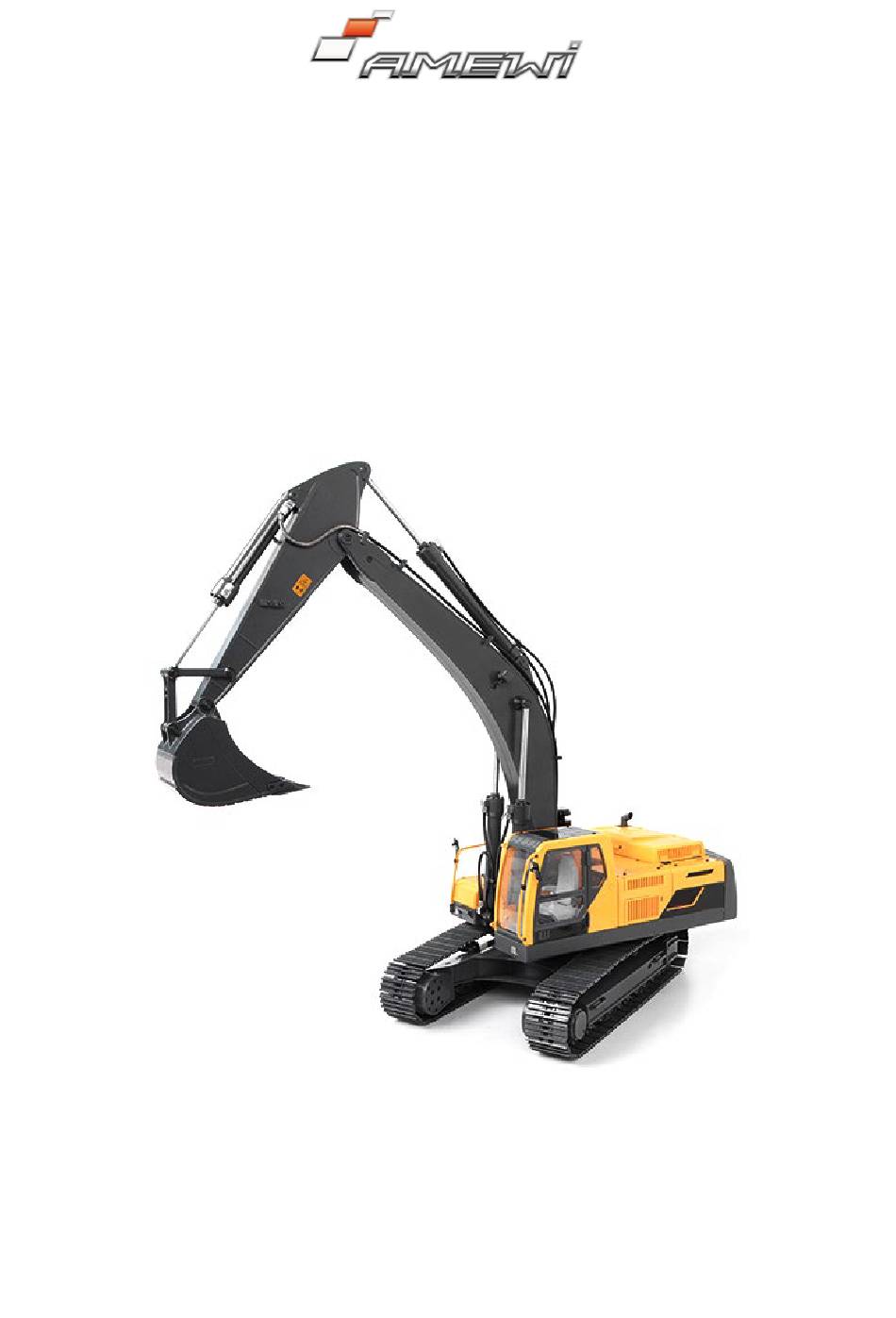

- Page 1 HYDRAULIK BAGGER 1:14 RTR HYDRAULIC EXCAVATOR Artikel-Nr. | Item No. 22549 BEDIENUNGSANLEITUNG / MANUAL...
- Page 3 700 specialist dealer and online retailers across Europe. The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases.
-
Page 4: Hinweise Zur Konformität
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Page 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften.
-
Page 7: Vielen Dank
Vielen Dank für den Kauf des Amewi Hydraulik Baggers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi hydraulic excavator. Please read the instruction manual carefully and keep it for future reference. -
Page 8: Wichtige Hinweise
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 ÜBER UNANGEMESSENE VERWENDUNG DES PRODUKTS ON INAPPROPRIATE USE OF THE PRODUCT Bitte demontieren oder ändern Sie das Modell nicht in irgendeiner Form. Bitte verwenden Sie dieses Produkt nicht unsachgemäß oder illegal und betreiben Sie es nicht auf eine Weise, die andere oder sich selbst in Gefahr bringen könnte. - Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 In der Nähe von Flüssen, In der Nähe von Strommasten In der Nähe eines Funkturms, In der Nähe von Teichen oder Seen. oder anderen Sendemasten. Mobilfunkmasten oder anderen Menschenmengen oder an Near rivers, ponds or lakes. Near electricity pylons or other Orten mit aktiven Funkwellen.
-
Page 10: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 SPECIFICATIONS TECHNISCHE DATEN / Total length (arm lying on the ground) Gesamtlänge (am Boden liegender Arm) 827mm width Breite 246mm Outer edge width of track Äußere Kettenbreite 248mm Height of the cabin Kabinenhöhe 260mm Weight Gewicht 26,75kg Theoretical Lift force... -
Page 11: Batterien Einlegen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 THE EXCAVATOR DER BAGGER / SCHEINWERFER (OHNE LED) HEADLIGHT (W/O LED) AKKUFACH BATTERY COMPARTMENT BUCKET SCHAUFEL / POWER SWITCH AN-/AUS / CABIN KABINE / KETTEN TRACKS INSTALL BATTERIES BATTERIEN EINLEGEN / 1. Schieben Sie die Batteriefachabdeckung nach unten auf. 2. -
Page 12: Switch Off
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 START UP STARTEN / 1. Stellen Sie sicher, dass der Akku für den Bagger geladen und angeschlossen ist. 2. Stellen Sie sicher, dass sich alle Hebel am Sender in der Grundstellung befinden. 3. Drücken und halten Sie die beiden AN/AUS Schalter gleichzeitig gedrückt, bis das Display des Senders zu leuchten beginnt. Dies bedeutet, dass der Sender nun eingeschaltet ist. - Page 13 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 RECEIVER BIND EMPFÄNGER BINDEN / Der Bindestecker RX BIND wird benötigt, sollte die Fernsteuerung auf Werkseinstellung zurückgesetzt werden. Befolgen Sie die nachfolgenden Schritte. Schalten Sie die Fernsteuerung ein. Drücken Sie auf das Icon, um zum Einstell-Menü zu gelangen. Drücken Sie auf RX BIND, die Fernsteuerung zeigt „Binding to RX…“...
-
Page 14: Hydrauliköl Einfüllen
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 FILLING HYDRAULIC OIL HYDRAULIKÖL EINFÜLLEN / Schrauben Sie den Deckel des Öltanks ab. Füllen Sie #32 Hydrauliköl ein. Füllen Sie dabei nicht zu voll. Unscrew the cap of the oil tank. Fill with #32 hydraulic oil. Do not fill too full. WARNING WARNUNG / Hydrauliköl darf nicht als Lebensmittel verwendet werden! Sollte es versehentlich in die Augen gelangen, spülen Sie die Augen... -
Page 15: Hydraulic Diagram
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 HYDRAULIC DIAGRAM HYDRAULIKDIAGRAMM / M5-4L DÜSE ZYLINDER SCHAUFEL ZYLINDER LÖFFELSTIEL NOZZLE CYLINDER BUCKET CYLINDER ARM ENTLASTUNGSVENTIL OVERFLOW VALVE UMSCHALTVENTIL DIRECTIONAL VALVE ZYLINDER AUSLEGER ZYLINDER AUSLEGER CYLINDER BOOM CYLINDER BOOM M5-4 GERADE DÜSE M5-4 STRAIGHT OIL NOZZLE HOCHDRUCKSCHLAUCH HIGH PRESSURE PIPE M5-6 GERADE DÜSE... - Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 DIMENSION ABMESSUNGEN /...
- Page 17 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549...
- Page 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 WALKING SYSTEM PRECAUTIONS KETTENFAHRWERK VORSICHTSMASSNAHMEN / Das Fahrwerk dieses Baggermodells verfügt über einen Spannmechanismus, wenn sich Fremdkörper in den Zwischenräumen befinden, kann sich das Führungsrad zusammenziehen, um das Fahrwerk normal arbeiten zu lassen, aber wenn sich zu viele Fremdkörper im in den Zwischenräumen befinden, kann das Führungsrad, selbst wenn es sich bis zur Grenze zusammenzieht, nicht überfahren werden, und das Antriebsrad lässt sich nur schwer bewegen, bitte verwenden Sie das System nicht weiter.
-
Page 19: Driving Operation
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 DRIVING OPERATION FAHRBETRIEB/ NACH HINTEN RECHTS NACH HINTEN LINKS BACKWARD RIGHT BACKWARD LEFT VORWÄRTS RÜCKWÄRTS FORWARD BACKWARD... - Page 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 LINKS RECHTS TURN LEFT TURN RIGHT SCHAUFEL AUF SCHAUFEL AB BUCKET UP BUCKET DOWN...
- Page 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 AUSLEGER HEBEN AUSLEGER SENKEN BOOM RISING BOOM LOWERING LÖFFELSTIEL AB LÖFFELSTIEL AUF ARM LOWERING ARM RISING...
- Page 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 22549 OBERWAGEN NACH RECHTS OBERWAGEN NACH LINKS DREHEN DREHEN UPPER CARRIAGE TURN RIGHT UPPER CARRIAGE TURN LEFT...
- Page 24 amewi.com...
