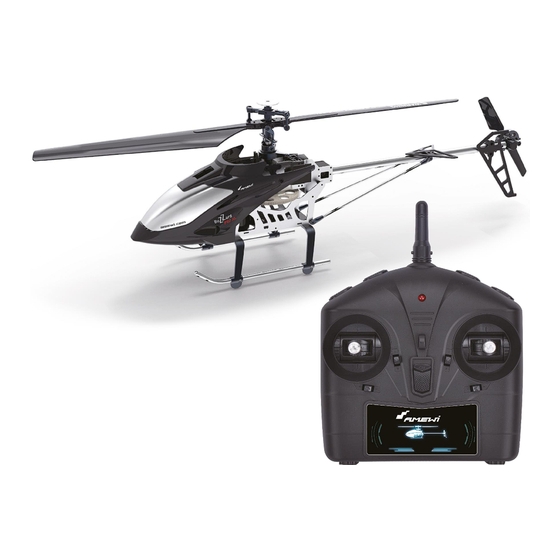

- Page 1 BUZZARD PRO XL V2 25190 JUST REMOTE-CONTROLLED BEDIENUNGSANLEITUNG OPERATION MANUAL...
- Page 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Page 4: Sicherheits- Und Gefahrenhinweise
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Page 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen.
- Page 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 sowie der WEEE-Reg.-Nr. 93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
- Page 7 Vielen Dank für den Kauf des Amewi Buzzard Pro XL V2. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi Buzzard Pro XL V2. Please read the instruction manual carefully and keep it for future reference.
-
Page 8: Wichtige Hinweise
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 IMPORTANT NOTES WICHTIGE HINWEISE / Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 16 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht... - Page 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert haben dies kann Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie sehr heiß...
-
Page 10: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 SPECIFICATIONS TECHNISCHE DATEN / Gesamtlänge 690mm Overall length Durchmesser Hauptrotor 530mm Main rotor diameter Höhe: 200mm Hight Akku: LiPo 7,4V 1500mAh Battery Frequenz: 100-120m Frequency Flugzeit: <= 10min. Flight time Ladezeit: 180min. - Page 11 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 THE HELICOPTER DER HELIKOPTER / Änderungen und Irrtümer vorbehalten Changes and errors excepted amewi.com...
- Page 12 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 Pitchkompensatorhebel Pitch compensator lever 26 Akku Battery Stabilisierungsstange Stabilizer rod Abstandshülse Spacer sleeve Hauptzahnrad Main gear 28 Kabinenhaube Canopy Verbinder A Connector A 29 Grundplatte Base plate Mischarme Mixing arms 30 Bügel Landegestell...
-
Page 13: Die Fernsteuerung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 THE REMOTE CONTROL DIE FERNSTEUERUNG / Antenne / Antenna Auto-Start/Auto-Landung Dual Rate One-Click take-off/landing Gas / Throttle Vor/Zurück/Rollen Richtung / Direction Forward/Backward/ Side Fly Trimmung Rollen Trimmung Richtung Side Fly trim Direction Trim Vor/Zurück Trimmung... -
Page 14: Bedienung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 OPERATION BEDIENUNG / Vorwärts Throttle Forward MODE 2 Links Drehen Rechts Drehen Links Rollen Rechts Rollen Turn Left Turn Right Left Sidy Fly Right Side Fly Rückwärts Backward Vorwärts Forward Throttle MODE 1... - Page 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 CALIBRATION OF GYRO GYRO KALIBRIEREN / Stellen Sie den Helikopter auf einen ebenen Untergrund. Drücken Sie dann beide Hebel der Fernsteuerung nach unten links. Die Status Leuchte beginnt zu blinken. Nach ca. einer Sekunde können Sie die Hebel loslassen. Die Kalibrierung ist abgeschlossen, wenn die Statusleuchte dauerhaft leuchtet.
- Page 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 EMERGENCY STOP NOT AUS / In Notsituationen können die Motoren über die Not-Aus-Funktion sofort gestoppt werden. Drücken Sie dazu die beiden oberen, äußeren Knöpfe zeitgleich. Die Motoren stoppen augenblicklich. Hinweis: Führen Sie die Not-Aus-Funktion niemals durch, wenn es nicht erforderlich ist.
-
Page 17: Fehlerbehebung
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 TROUBLESHOOTING FEHLERBEHEBUNG / Problem Ursache Lösung Die Empfänger Status-LED blinkt länger Sender und Empfänger sind nicht Befolgen Sie die Angaben im Abschnitt als vier Sekunden. Keine Reaktion auf gebunden. Inbetriebnahme. Senderbewegungen. Keine Reaktion, nachdem der Akku 1. - Page 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL BUZZARD PRO XL V2 Strong vibrations when flying The rotor blades are deformed. 1. Replace the rotor blades. 2. the rotor shaft is crooked. 2. Replace the rotor shaft. 3. the tail rotor is deformed. 3. Replace the tail rotor.
