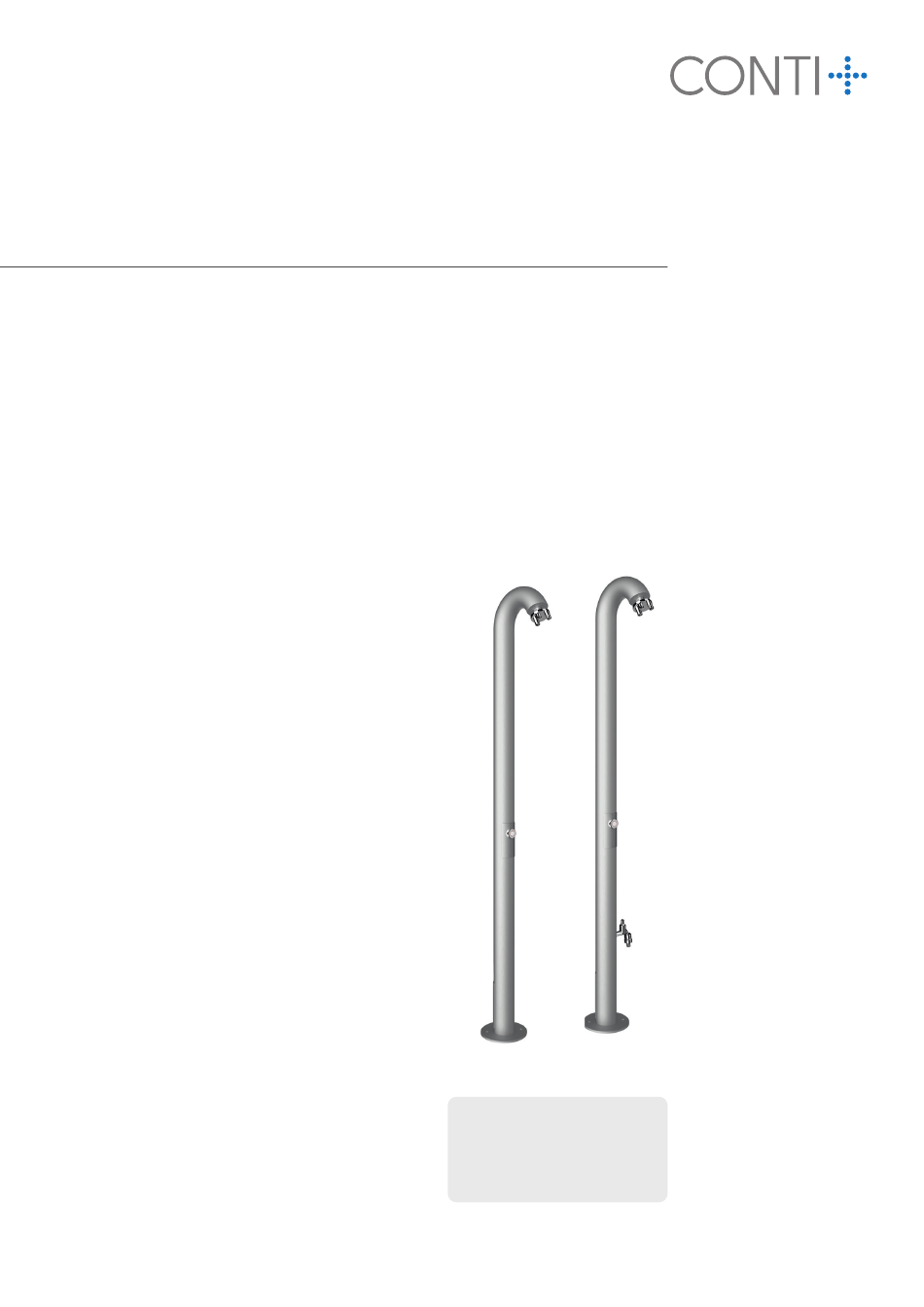

Betriebs- und Montageanleitung
Operating and assembly instructions
CONTI + CONFREE
Standbrause rund | Free-standing shower round
Standbrause Edelstahl, Piezo-Taster, DN15,
gebogene, runde Ausführung
Free-standing shower stainless steel, piezo switch, DN15,
curved, round design
Typenaufkleber (Silberling)
hier zusätzlich einkleben
Diese Dokumentation für künftige Referenz beim Betreiber aufbewahren!
Keep this documentation with the operator for future reference!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CONFREE and is the answer not in the manual?

Questions and answers

Summary of Contents for Conti+ CONFREE

  • Page 1 Betriebs- und Montageanleitung Operating and assembly instructions CONTI + CONFREE Standbrause rund | Free-standing shower round Standbrause Edelstahl, Piezo-Taster, DN15, gebogene, runde Ausführung Free-standing shower stainless steel, piezo switch, DN15, curved, round design Typenaufkleber (Silberling) hier zusätzlich einkleben Diese Dokumentation für künftige Referenz beim Betreiber aufbewahren!
  • Page 2: Table Of Contents

    Inhaltsverzeichnis Wichtige Informationen �������������������������������������������������������������������������������������������������������������������������������� 4 Reinigungshinweise ��������������������������������������������������������������������������������������������������������������������������������������� 5 Technische Daten ������������������������������������������������������������������������������������������������������������������������������������������� 6 Maßzeichnungen CONE5118173100 - ohne Zapfhahn ���������������������������������������������������������������������������������������������������������������������������������������������������� 7 CONE5118173108 - mit Zapfhahn ������������������������������������������������������������������������������������������������������������������������������������������������������� 8 Lieferumfang �������������������������������������������������������������������������������������������������������������������������������������������������� 9 Übersicht ������������������������������������������������������������������������������������������������������������������������������������������������������� 10 Montagevorbereitungen ����������������������������������������������������������������������������������������������������������������������������� 11 Montage und Inbetriebnahme Allgemein ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 12 Steckverbindungen Elektronik �������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Page 3 Table of contents Important information �������������������������������������������������������������������������������������������������������������������������������� 20 Cleaning information ����������������������������������������������������������������������������������������������������������������������������������� 21 Technical data ����������������������������������������������������������������������������������������������������������������������������������������������� 22 Dimensional drawings CONE5118173100 - without tap �������������������������������������������������������������������������������������������������������������������������������������������������������� 23 CONE5118173108 - with tap ������������������������������������������������������������������������������������������������������������������������������������������������������������� 24 Scope of delivery ������������������������������������������������������������������������������������������������������������������������������������������ 25 Overview ������������������������������������������������������������������������������������������������������������������������������������������������������� 26 Mounting preparations ������������������������������������������������������������������������������������������������������������������������������� 27 Mounting and commissioning General ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Page 4: Wichtige Informationen

    Wichtige Informationen Wichtige Informationen Lesen Sie die beigelegten Sicherheitshinweise Produkt in frostfreier, trockener Umgebung lagern� unbedingt vor Installation und Inbetrieb nahme Befestigungsmaterial im Lieferumfang auf Verwend- des Systems / Produkts. barkeit für aktuelle Wandbeschaffen heit prüfen� Fehlinstallationen können Funk tions störun gen Nur Befestigungsschrauben aus nichtrostendem und Schäden verursachen sowie zur Gefahr Stahl einsetzen�...
  • Page 5: Reinigungshinweise

    Reinigungshinweise Reinigungshinweise Oberfl ächen Hinweis Auch Rückstände von Körperpfl egemitteln können Die am häufi gsten vorkommende Vergütungs- Schäden verursachen und müssen unmittelbar schicht einer Sanitärarmatur ist die Chrom-Nickel- nach Benutzung der Armaturen und Accessoires Oberfl äche entsprechend den Anforderungen nach mit klarem, kaltem Wasser rückstandsfrei abge- DIN EN 248�...
  • Page 6: Technische Daten

    Technische Daten Betriebsspannung 6 V/DC Betriebsdruck 1,0 - 5,0 bar Durchflussmenge 0,15 l/s Elektronische Schutzart IP68 (elektronische Komponenten) Wasserlaufzeit Einstellbereich 3 -180 Sekunden Wasserlaufzeit Werkseinstellung 30 Sekunden 12, 24 oder 72 h, deaktivierbar über Einstellung am Piezo- Taster, andere Hygienespülintervalle über die CONTI+ ServiceAPP einstell- Hygienespülung Einstellbereich Bei Einbindung in die CONTI+ ServiceAPP muss der BLE Converter separat bestellt werden CONO260000�...
  • Page 7: Maßzeichnungen

    Maßzeichnungen CONE5118173100 - ohne Zapfhahn Bitte beachten: Untere Wartungsklappe und einzelner Befestigungsbolzen an Rückseite der Standbrause� CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 8: Cone5118173108 - Mit Zapfhahn

    Maßzeichnungen CONE5118173108 - mit Zapfhahn Bitte beachten: Untere Wartungsklappe und einzelner Befestigungsbolzen an Rückseite der Standbrause� CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 9: Lieferumfang

    Kugelventil und Dichtung Zapfhahn nur bei CONE5218173108 Zubehör (bitte separat bestellen): CONO650010 Bodenplatte CONFREE rund Standbrause CONO651010 Bauschutzhaube CONFREE rund (anschlussfertig vormontiert) CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus...
  • Page 10: Übersicht

    Übersicht Brausekopf CONHEAD MAXI Gehäuse aus Edelstahl PE Schlauch Wasserstrecke DN15 mit Magnetventil Wartungsklappe mit verbautem Piezo-Taster Elektrokomponenten (Batterie und Steuerung) PE Schlauch Kugelventil Wartungsklappe Klemmverschraubung DN25 Bodenflansch PE Rohr Ø25 mm (nicht im Liefer- umfang, bauseitig vorsehen) Trinkwasser kalt oder vorgemischt CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel.
  • Page 11: Montagevorbereitungen

    • Fundament (frostfrei) bzw� Untergrund ausreichend dimensionieren� • Standbrause mit einem Mindestwartungsradius von 1m positionieren� • Wir empfehlen die Verwendung der Bodenplatte CONFREE rund (Art�Nr�: CONO650010, siehe Zubehör) • Nur Zugangsleitungen wie abgebildet verwenden • Erdungs- und Blitzschutzmaßnahmen bauseitig vorsehen PE Rohr Ø...
  • Page 12: Montage Und Inbetriebnahme

    Montage und Inbetriebnahme Allgemein 1� Dichtungen innen und außen aufkleben 2� Standbrause auf Bodenplatte befestigen und Klemmverschraubung verbinden� Rückseite Dichtung innen SW49 Dichtung außen 3� Wartungsklappen 4� Steckverbindungen herstellen, wenn nicht werkseitig verbunden (siehe Seite 13) IP68 Batterie und Steuerung durch obere Wartungs- klappe zugänglich�...
  • Page 13: Steckverbindungen Elektronik

    Montage und Inbetriebnahme Steckverbindungen Elektronik Hinweis! | Note! Spannungsversorgung kurz unterbrechen, danach 15 Minuten Zeit zur Program- mierung über Piezo-Taster Hinweis! Note! Wartungsverpfl ichtung maintenance obligation (siehe Seiten 14 + 15)� Wartungs- und Instandsetzungsverpfl ichtungen Maintenance and repair obligations beachten gemäß: in accor dance with: ▪...
  • Page 14: Einstellungen

    Einstellungen Wasserlaufzeit einstellen Piezo mit Batterie oder Netz Wasserlaufzeit einstellen – Piezo-Taster CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel� +49 641 98221 0 | Fax +49 641 98221 50 | info@conti�plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 15: Hygienespülung Einstellen - Piezo-Taster

    Einstellungen Hygienespülung einstellen Piezo mit Batterie oder Netz Hygienespülung einstellen – Piezo-Taster CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel� +49 641 98221 0 | Fax +49 641 98221 50 | info@conti�plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 16: Zubehör

    Rückseite 3x Hutmutter M10 3x U-Scheiben Bodenplatte CONFREE rund – CONO650010 als Montageplattform für Standbrausen CONFREE rund, bestehend aus: 1x Bodenplatte, 3x Betonanker, 3x Hutmuttern, 3x U-Scheiben Werkstoff 1�4571 Rückseite CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus...
  • Page 17: Wartung

    Wartung Hinweis! | Note! Hinweis! Note! Wartungsverpfl ichtung mainten Wartungs- und Instandsetzungsverpfl ichtungen Maintenance and repair obligat beachten gemäß: in accor dance with: ▪ ▪ VDI/DVGW 6023 Blatt I VDI/DVGW 6023 Sheet I ▪ ▪ Merkblatt 60�07 der Deutschen Gesellschaft Leafl et 60�07 of the German Bath für das Badewesen e�...
  • Page 18: Störungsbeseitigung

    Störungsbeseitigung STÖRUNG MÖGLICHE URSACHE MÖGLICHE LÖSUNG Kein Wasser | keine Funktion Wasserzufuhr abgesperrt Wasserzufuhr öffnen Batterie leer Batterie prüfen ggf� austauschen Kontaktfehler / Feuchtigkeit Steckverbindungen Anschlussverteiler / Steckverbindungen prüfen Magnetventil defekt Magnetventil austauschen Piezo-Taster defekt Piezo-Taster austauschen Armatur löst selbstständig aus Feuchtigkeit Steckverbindungen Steckverbindungen prüfen Piezo-Taster defekt...
  • Page 19: Service

    Service Informationen und Kontakt CONTI Sanitärarmaturen GmbH Vor der Kontaktaufnahme halten Sie bitte Hauptstraße 98 Tel� +49 641 98221 0 folgende Informationen bereit: 35435 Wettenberg info@conti�plus • Artikelnummer www�conti�plus • Beschreibung • Baujahr Unser Kundenservice steht 24/7 für Sie bereit! Diese Informationen finden Sie auf dem silber- nen Aufkleber am Produkt selbst und ebenfalls Hotline Deutschland:...
  • Page 20: Important Information

    Important information Important Be sure to read the attached safety instruc- Store product in a frost-free, dry environment� tions before installing and commissioning the Check the fi xing material in the scope of delivery for system /product. usability for current wall condition� Incorrect installation can cause malfunc tions Only use stainless steel fi xing screws�...
  • Page 21: Cleaning Information

    Cleaning information Cleaning information Surfaces The most common coating of a sanitary fi tting is the Residues of body care products can also cause dam- chrome-nickel surface fi nish which should be cleaned age and must be rinsed off immediately after using in accordance with DIN EN 248�...
  • Page 22: Technical Data

    Technical data Operating voltage 6 V/DC Operating pressure 1�0 - 5�0 bar Flow rate 0�15 l/s Electronic protection class IP68 (electronical components) Water running time setting range 3 -180 seconds Water running time factory setting 30 seconds 12, 24 or 72 h, Can be deactivated via setting on the piezo switch, other hygiene flushing intervals can be set via the CONTI+ ServiceAPP Hygiene flushing setting range For integration into the CONTI+ ServiceAPP, the BLE converter must be...
  • Page 23: Dimensional Drawings

    Dimensional drawings CONE5118173100 - without tap Please note: Lower maintenance flap and single fastening bolt on rear of stand shower� CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 24: Cone5118173108 - With Tap

    Dimensional drawings CONE5118173108 - with tap Please note: Lower maintenance flap and single fastening bolt on rear of stand shower� CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 25: Scope Of Delivery

    CONO650010 Base plate CONFREE round Stand shower CONO651010 Building protection hood CONFREE round (pre-assembled ready for connection) CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus...
  • Page 26: Overview

    Overview Shower head CONHEAD MAXI Housing made from stainless steel PE Hose Water path DN15 Maintenance flap with with solenoid valve built-in piezo switch Electrical components (Battery and control electronic) PE Hose Ball valve Maintenance flap compression fitting DN25 Base flange PE pipe Ø25 mm (Not included in scope of delivery, to be provided by customer)
  • Page 27: Mounting Preparations

    Sufficiently dimension the foundation (frost-free) or subsoil� • Position the stand shower with a minimum maintenance radius of 1m� • We recommend the use of the base plate CONFREE round (Art�No�: CONO650010, see accessories) • Use only access lines as shown •...
  • Page 28: Mounting And Commissioning

    Mounting and commissioning General 1� Glue on seals inside and outside 2� Attach the stand shower to the base plate and connect the compression fitting� Rear side inner seal AF 49 outer seal 3� Maintenance flap 4� Make plug connections if not connected at the factory (see page 29) IP68 Battery and...
  • Page 29: Plug Connections Electronics

    Mounting and commissioning Plug connections electronics Briefly interrupt power sup- ply, then allow 15 minutes for programming via piezo push- button (see pages 30 + 31)� Note! maintenance obligation Maintenance and repair obligations in accor dance with: ▪ VDI/DVGW 6023 Sheet I ▪...
  • Page 30: Settings

    Settings Setting water running time Piezo with battery or mains Water running time – Piezo switch CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel� +49 641 98221 0 | Fax +49 641 98221 50 | info@conti�plus CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 31: Hygiene Flush - Piezo Switch

    Settings Setting hygiene fl ush Piezo with battery or mains Hygiene flush – Piezo switch CONTI Sanitärarmaturen GmbH, Hauptstraße 98, 35435 Wettenberg | Deutschland | Tel� +49 641 98221 0 | Fax +49 641 98221 50 | info@conti�plus CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten.
  • Page 32: Accessories

    Accessories CONFREE protective cover - CONO651010 as winter protection cover for dismantled stand shower CONFREE round, made of stainless steel, material 1�4301 Rear side 3x cap nut M10 3x washer Base plate CONFREE round - CONO650010 as mounting platform for stand showers CONFREE round, consisting of: 1x base plate, 3x concrete anchor, 3x cap nuts, 3x washers Material 1�4571...
  • Page 33: Maintenance

    Maintenance | Note! Note! Wartungsverpfl ichtung maintenance obligation standsetzungsverpfl ichtungen Maintenance and repair obligations in accor dance with: ▪ Blatt I VDI/DVGW 6023 Sheet I ▪ der Deutschen Gesellschaft Leafl et 60�07 of the German Bathing Association en e� V� (Deutsche Gesellschaft für das Badewesen e�...
  • Page 34: Troubleshooting

    Troubleshooting FAULT POSSIBLE CAUSE POSSIBLE SOLUTION No water | no function Water supply shut off Open water supply Battery empty Check battery, replace if necessary Contact fault / moisture Plug connections Check connection manifold / plug connections Solenoid valve defective Replace solenoid valve Piezo pushbutton defective Replace piezo switch...
  • Page 35: Service

    Service Information and contact CONTI Sanitärarmaturen GmbH Before contacting us, please have the Hauptstraße 98 Phone +49 641 98221 0 following information ready: 35435 Wettenberg info@conti�plus • Article number Germany www�conti�plus • Description • Year of manufacture Our customer service is ready for you 24/7! This information can be found on the silver sticker on the product itself and E-Mail:...
  • Page 36 Verlässlich & Innovativ Reliable & innovative Seit über 45 Jahren steht die Marke For over 45 years, the CONTI + brand has CONTI + für flexible und ganzheitliche been recognised for flexible and holistic Duschraum- und Waschraumlösun- shower room and washroom solutions gen für den öffentlichen, halböffent- for public, semi-public and commercial lichen und gewerblichen Bereich so-...
