silen CHATBOX Assembly Manual page 13

8R. Right Handed Door Frame Assembly 8R. Montage des Türrahmens bei Türanschlag rechts
Schrauben „h" eindrehen, um den Türrahmen

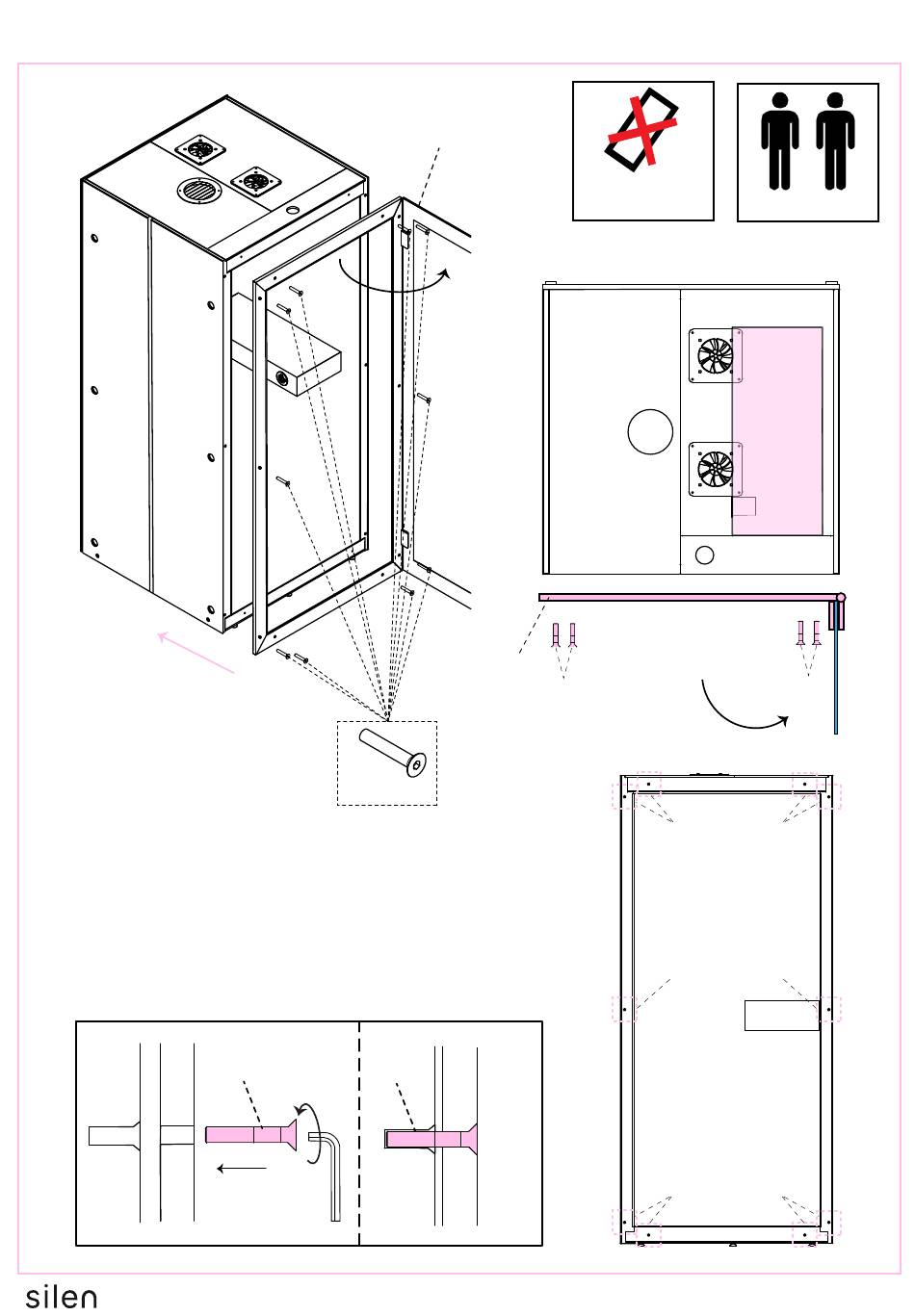

Use a 4mm allen key to drive in screws "h" to
(G) an der Chatbox zu befes�gen.
a�ach the Door frame (G) to the Chatbox
Hinweis: Die Tür muss sich in der Position
Note! Door must be in "open" position and
„offen" befinden und zur Montage an der
supported from bottom edge for assembly.
Unterkante auf einem Stützholz liegen.
G
B&C
h x10
h
h
B&C
G
Don't support on
Nicht an den Ecken
anheben!
Note! Table on Right side
Hinweis: Tisch auf der rechten Seite
Open Offen
VORDERSEITE
G
h
G
Montage mit 2
2 Person Assembly
corner
Personen
BACK
RÜCKSEITE
TABLE TISCH
FRONT
Open Offen
h h
h h
h h
h
