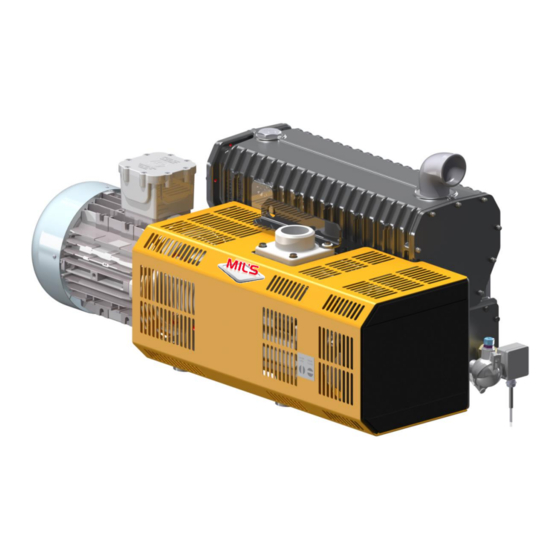

MIL'S EVISA ATEX E65.R Start-Up And Maintenance Instructions

Ii 2/2g c.k.b iib t4 gb/gb ii 2/2d c.k.b iiic t135 db/db
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

EVISA E65.R / E100.R / E200.R / E300.R
517976-04
NOTICE DE MISE EN ROUTE ET ENTRETIEN
START-UP AND MAINTENANCE INSTRUCTIONS
BETRIEBS- UND WARTUNGSHANDBUCH
ATEX
II 2/2G c.k.b IIB T4 Gb/Gb
II 2/2D c.k.b IIIC T135° Db/Db
15 rue de Genève 69 746 GENAS Cedex – France
Téléphone + 33 (0)4 72 78 00 40 Télécopie + 33 (0)4 78 00 82 34
http://www.mils.eu e-mail : sales@mils.fr
MIL'S SAS
11/2017
