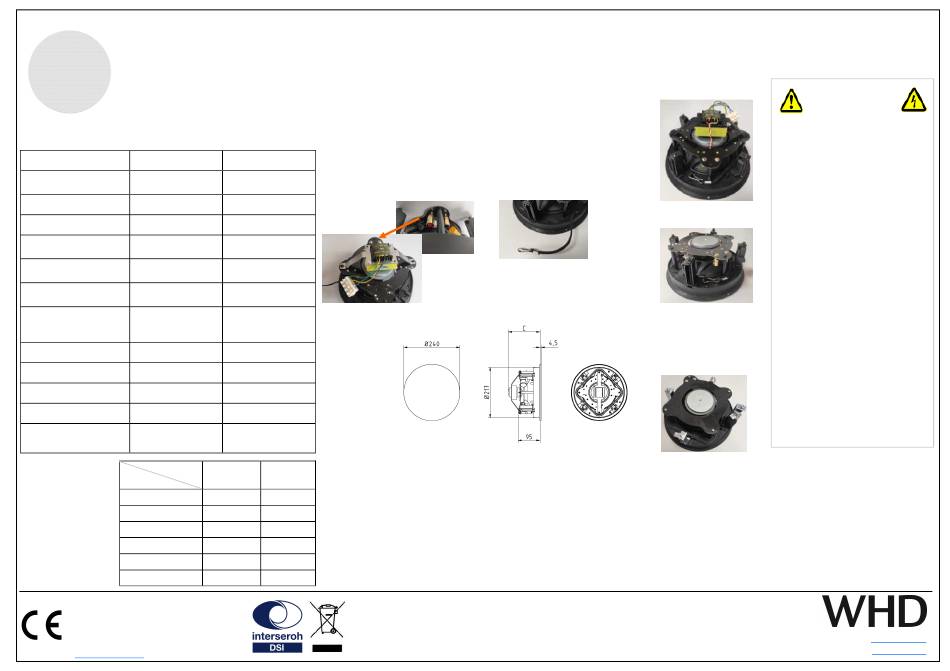

WHD DEL 240-8 Quick Start Manual

Bedienungsanleitung
Passend zu DEL 240
Art.Nr.:
105-240-00-008-00 (-8)
105-240-00-025-00 (-T25)
mit Blende (rund/weiss)
Technische Daten DEL 240-8
Nenn- / Musikbelast- 50/80 W
barkeit
Impedanz 8 Ohm
100V-Übertrager -
Schalldruckpegel 88 dB
1W/1m
Übertragungsbereich 65 Hz – 22 kHz
(-3dB)
Abstrahlwinkel
180/110/50/130°
1/2/4/8 kHz (-6 dB)
Material Front- und Monta-
gering: Kunststoff,
Lochblech: Metall
Einbaudurchmesser Ø 217 mm
Einbautiefe 95 mm
Nettogewicht 2 kg
Farben ähnlich weiß (RAL9016)
Zubehör B-System
Einbaugehäuse
Version
Anschlüsse
Farbe
Braun
! Druckklemme für
Adern-Durchmesser
Gelb
0.5 - 2.5 mm²
Grün
Blau
Rot
Schwarz
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann hier
heruntergeladen werden:
https://whd.de/
Betrieb & Bedienung
Vielen Dank für den Kauf unseres kompakten 2-Wege HiFi –Deckeneinbaulautsprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
- Deckenausschnitt mit Durchmesser 217 mm aussägen.
- Druckklemme (1 A/B) gemäß nebenstehender Tabelle anschließen
- Lautsprecher in Deckenausschnitt einschieben und mit Sicherungsseil
(2) fixieren.
- Lautsprecher in der Decke mit den 4 Drehkrallen (3) befestigen.
DEL240-T25
- Blende aufsetzen (Magnete zur Fixierung).
25 W

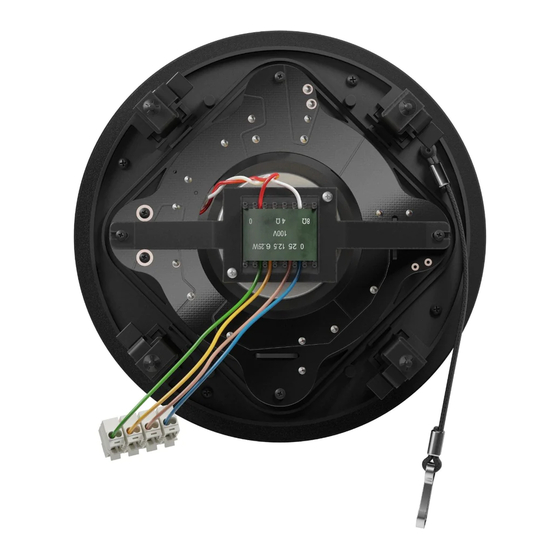

Anschlussklemmen (1A/1B)
A ... -T25
25/12,5/6,25W
B ... -8
88 dB
65 Hz – 22 kHz
180/110/50/130° (1A)
Front- und Monta-
gering: Kunststoff,
Abmessungen
Lochblech: Metall
Ø 217 mm
145 mm
2,5 kg
weiß (RAL9016)
B-System
Einbaugehäuse
Troubleshooting / Fehlerbehebung
8 Ohm -T25
- Kein Ton:
Prüfen Sie die Anschlüsse der Lautsprecher (ggf. sind Kabel lose), die Verkabelung der Lautsprecher (ggf. sind Kabel abgeknickt) und/oder ob
- 12 W
Verstärker/Tonquelle eingeschaltet ist und auf entsprechende Lautstärke eingestellt ist.
- 12,5 W
- Brummen:
- 6,25 W Stellen Sie sicher, dass der Eingang am Verstärker beschaltet ist. Sonst handelt es sich um ein Masseproblem durch Erdung/Schirmung von
Tonquelle/Verstärker. !!! Stellen Sie sicher, dass Ihre Verkabelung den EMV-Richtlinien entspricht.
- 0
- Störgeräusche (Knacken):
8 Ohm -
Stellen Sie sicher, dass ausschließlich geschirmte Kabel zum Einsatz kommen.
Überprüfen Sie die Leitungsführung auf Kabelkreuzungen oder Parallelverlegung zu 230V-Kabel und beseitigen Sie diese (Induktionsprobleme).
0 -
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Sicherungsseil (2)
(2)
(1B)
! Wird das Sicherungsseil nicht
benötigt, fixieren Sie es bitte in
der Öse (4), um Schäden am
Lautsprecher zu vermeiden.
Version A (-T25)
(3)
(1A)
Bei unsachgemäßer Behandlung
Beachten Sie zusätzlich zu den Hin-
weisen dieser Anleitung die landes-
(4)
spezifischen Sicherheitsvorschriften.
Version B (-8) Verwendung:
Im Innenbereich zum Deckeneinbau.
(3)
Einsatztemperatur: -20 bis + 60 °C.
(1B)
Das Gerät ist nicht geeignet zum
(4)
Betrieb im Außenbereich.
4 Drehkrallen zur
Befestigung Hinweise:
- Stellen Sie sicher, dass die resultie-
! Klemmhöhe der Dreh-
rende Impedanz und die Leistung
krallen: von 8 - 53 mm
der angeschlossenen Lautsprecher
auf den Ausgang des Verstärkers
richtig dimensioniert sind.
(3)
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers
(3)
Verstärker abschalten.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Support 0 74 20 / 8 89-800
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
03.11.2021
Sicherheits-
Informationen
entfällt die Garantie!
E-Mail: info@whd.de
Web: www.whd.de
