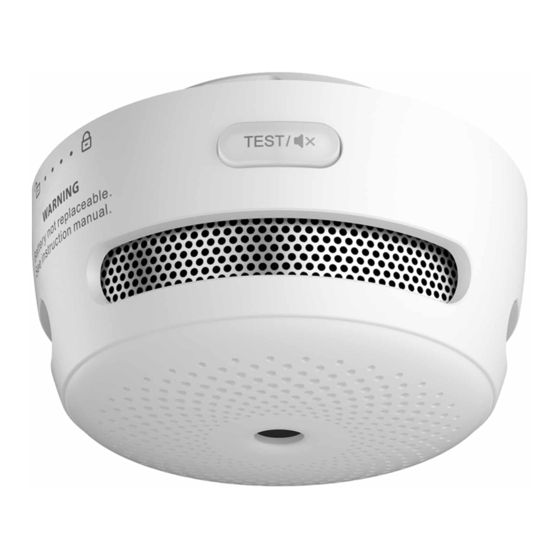

x-sense XS01-WT User Manual

Wi-fi smoke alarm
Hide thumbs Also See for XS01-WT:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

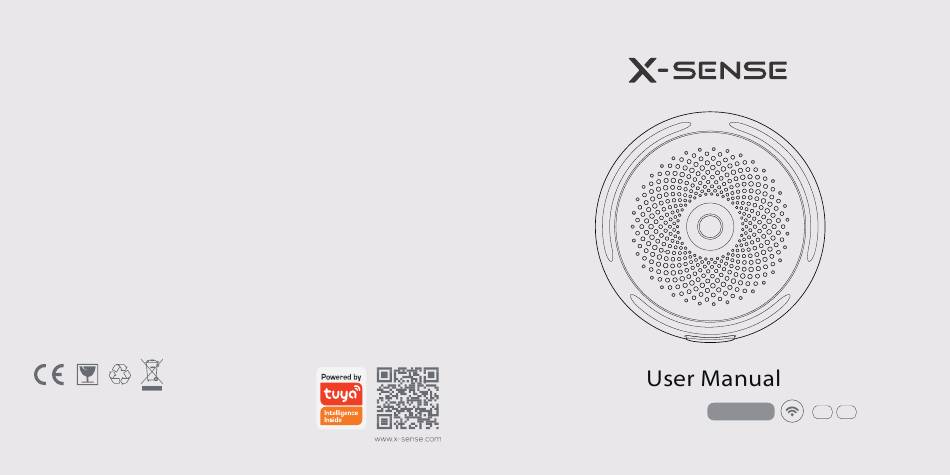

X-Sense Innovations Co., Ltd.
XS01-WT
Wi-Fi Smoke Alarm
SE
EN
Email: support@x-sense.com
Conforms to EN 14604:2005+AC:2008
3

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XS01-WT and is the answer not in the manual?

Questions and answers

Related Manuals for x-sense XS01-WT

Summary of Contents for x-sense XS01-WT

  • Page 1 X-Sense Innovations Co., Ltd. XS01-WT Wi-Fi Smoke Alarm Email: support@x-sense.com Conforms to EN 14604:2005+AC:2008...
  • Page 2 Tack för att du köpte vår rökvarnare. Denna rökvarnares prestanda överensstämmer med den europeiska standarden EN14604:2005 + AC:2008 Svenska 01-38 och är utformad för att upptäcka och larma för rök. X-Sense produkter förbättras och produktportföljen utvidgas ständigt. Besök gärna vår hemsida English 39-78 för att ta del av våra nyheter.

  • Page 3: Paketets Innehåll

    distans, då ni inte är hemma. Dessa enheter fungerar oberoende och är inte Paketets innehåll sammankopplade, varje enhet måste läggas till och konfi gureras i Appen för dess ändamål, det betyder att larmen från dessa enheter inte är länkade 1 × Rökvarnare lokalt mellan enheterna, om du har mer än en enhet installerad på...
  • Page 4 4. Denna enhet upptäcker inte eldsfl ammor, värme, kolmonoxid eller andra farliga gaser. Varning! 1. Ignorera aldrig ett larm, att inte reagera kan resultera i allvarliga skador eller i värsta fall död. 2. Pausfunktionen är endast för din bekvämlighet. Om ni haft ett larm, 2.
  • Page 5 4. Under fl iken ”Add Manually” välj “Security & Sensors” i vänstra kolumnen, 5. Välj det ”Nätverk” du vill använda som skall vara på 2.4Ghz bandet. Ange nu ”Lösenordet” till din Wi-Fi-router och välj ”Nästa”. leta sedan upp gruppen “Sensor” genom att skjuta enheterna upp och ned, inom Sensorgruppen väljer ni “Sensor (Wi-Fi)”...
  • Page 6 8. Efter en lyckad anslutning slutar LED-indikatorn att blinka blått och den 9. När installationen är klar kan du se startskärmen (vänster bild) för Appen en tillagda enheten kommer så småningom att visas under “Min familj” kort stund, sedan hoppar Appen vidare till enhetens startskärm i Appen.
  • Page 7 Vissa Smartphones är inte kompatibla med EZ-läge och då måste du växla till AP-läge för att skicka information om dit nätverk till XS01-WT enheten. EZ-läge: Betyder att Tuya Appen skickar ett UDP paket eller ett Multi Cast paket som innehåller WiFi-användarnamnet och WiFi-lösenordet till Rökvarnaren XS01-WT utan att behöva några extra inställningar.
  • Page 8 11. Välj ”Confi rm indicator slowly blink” i Appen och tryck på ”Nästa”. Efter en 13. Efter lyckad anslutning slutar LED-indikatorn att blinka blått och den tillagda enheten kommer att visas i Appen. Välj då att avsluta inlärningen genom att klicka på ”Klart”. lite stund börjar enheten blinka blått med en sekunds intervall, vilket indikerar att rökvarnaren nu är i AP-läge.
  • Page 9 14. När installationen är klar kan du se startskärmen (vänster bild) för Appen 15. Om man får ett larm in till TuyaSmart Appen så kommer er Smartphone en kort stund, sedan hoppar Appen vidare till enhetens startskärm (höger larma med hjälp av ljud och bild (om ni tillåter aviseringar vill säga, kan bild).
  • Page 10 16. Larm kommer även visuellt genom en ”pop up” skärm och en bestående Notifieringar & Data indikering i hemskärmens läge för enheten så länge den är i larmläge En sak att tänka på, om man slår på många notifi eringar så kan det upplevas ”...
  • Page 11 Historiskdata (logg) Hur man editerar namn etcetera För att komma till Historisk data eller loggen trycker man på knappen ” På hemskärmen (blå bakgrund) klicka på pennan uppe till höger, här kan Click for more” som återfi nns längst ned på Hemskärmen för enheten (blå man ändra namnet och hitta lite funktioner som kan vara bra att ha om man bakgrund).
  • Page 12 Då blir det tydligare vilken enheten det är man arbetar med, om man har fl era. På den ovanstående bilden ser man en bild och namnet ”X-Sense 1 detta inträff ar samt att kanske förbättra placering av er Wi-Fi router eller byta internetleverantör.
  • Page 13 Hur skall man installera? Rökvarnare Rök & CO-Varnare CO-Varnare Brandsläckare OBS! Om man skall montera rökvarnare i kök bör den ha pausfunktion, samt monteras så långt ifrån spis och diskbänk som möjligt för att undvika falsklarm.
  • Page 14 Se bilder på nästa sida som tillhör punkterna nedan. 8. För att upprätthålla en säker och stabil Wi-Fi-anslutning till rökvarnaren, var noga med att installera enheten inom routerns täckningsområde och se 1. Prioritera installationen av rökvarnare i sovrummet och utmed till att det fi...
  • Page 15 Varning! 2. Tänk på att det kan dölja sig elledningar eller vattenledningar i väggar och tak, iaktta största försiktighet om ni borrar. 1. Detta röklarm bör installeras av en kompetent och händig person som kan följa dessa instruktioner och rekommendationer. 3.
  • Page 16 Test av Rökvarnare anslutningen till Wi-Fi routern och rökvarnaren måste anslutas om på nytt (upprepa stegen i avsnittet “Ställ in och anslut rökvarnaren till Wi-Fi”) Se alltid till att testa din rökvarnare när ni har startat den för första gången alternativt kan det kanske vara något fel på...
  • Page 17 Batteribyte 1. För att byta ut batteriet, ta bort rökvarnaren från monteringsplattan genom att vrida enheten moturs. 2. Dra i fl iken för att underlätta borttagning av batteriet och sätt sedan i ett nytt batteri av god kvalitet, glöm inte att matcha polaritetsmarkeringarna rätt (+ och -).
  • Page 18 Hur du tar bort en enhet? LED-indikatorer och ljud Öppna inställningssidan och tryck på knappen märkt Status LED indikator Ljud Kommentar Normalt Den röda lysdioden blinkar Inget “Ta bort enheten”. var 60:e sekund Två val fi nns: Wi-Fi LED-indikatorn blinkar blått 1 tut EZ läge Koppla bort enhet...
  • Page 19 Tekniska speci kationer LED-indikatorer och ljud Anmärkning: Batteriets livslängd har beräknats baserat på balansen mellan Strömförsörjning Utbytbart 3V CR123A Litiumbatteri veckovisa tester och standby-läge. Om dessa förhållanden ändras till ett larmtillstånd minskar batteriets livslängd därefter. Om enheten har varit i Livslängd på...
  • Page 20 Tillverkare inneboende lagar mat, tar • Rengör rökvarnaren (se “Underhåll”). en dusch etc. X-Sense Innovations Co., Ltd. Den röda lysdioden blinkar Batteriet är snart slut, byt ut batteriet snarast Address: B4-503-D, Tower B, Kexing Science Park, No. 15 Keyuan och larmet avger 1 klick var Road, Technology Park Community, Yuehai Avenue, Nanshan District, 60:e sek.
  • Page 21 This means that these devices only forward their own alarm in the connected group and cannot be connected to apps via Wi-Fi. The product described in this manual is the XS01-WT, which uses your local Wi-Fi network to provide you with the option of a remote smoke warning via...

  • Page 22: Package Contents

    Package Contents the Internet when you are not at home. These devices work independently and are not interconnected. Each device must be added and confi gured in the app for its purpose, which means that the alarms from these devices are 1 ×...
  • Page 23 WARNING! 1. Never ignore an alarm! Not reacting can result in serious injury or, in the worst case, death. 2. The pause function is for your convenience only. If you have had an alarm, check carefully to ensure that there are no smoldering fi res or other materials that could start a fi...
  • Page 24 3. Open the TuyaSmart App and tap the “+” icon at the top right of the Home 4. Under the tab “Add Manually” Select “Security & Sensors” in the left column, screen if you already have units installed, or click on the “Add Device” then locate the group “Sensor”...
  • Page 25 5. Select the “Network” you want to use (it should be on the 2.4 GHz band). 8. After successful connection, the LED indicator will stop fl ashing blue and Then, enter the “Password” of your Wi-Fi network and select “Next”. the added device will appear under “My Home”...
  • Page 26 However, if you have not yet found your device, read the next section. Some smartphones are not compatible with EZ-mode, and you will need to switch to AP-mode to send information about your network to the XS01-WT device. EZ-mode: Smart confi guration means that the mobile app sends a UDP broadcast package or a multicast package containing the Wi-Fi username and Wi-Fi password to the XS01-WT smoke detector.
  • Page 27 How to connect via AP mode 11. Select “Confi rm the indicator is blinking slowly” in the app and press “Next”. After a while, the unit will start fl ashing blue in one second intervals, 10. Reset the device by removing the battery and wait a short while before indicating that the smoke alarm is now in AP mode.
  • Page 28 14. After the installation is complete, you will see the start screen (left image) 13. After successful connection, the LED indicator will stop fl ashing blue and the added device will be displayed in the app. Then, end this mode by for the app displayed for a short period, then the app will jump to the device's home screen (right image).
  • Page 29 15. If you receive an alarm from the TuyaSmart app, your smartphone 16. Alarms are also displayed on the app via a "pop up" screen and a will alarm using audio and video (if you allow notifi cations, set under permanent indication on the Home screen for the device, displayed as Notifi...
  • Page 30 Other Settings in the TuyaSmart App Historical Data (Log) Under Settings (the gear wheel on the unit's home screen) you can adjust To access historical data or the log, click the " To access historical data or the log, click the " Click for more"...
  • Page 31 "X-Sense Wi-Fi Smoke…", to the right, there is a “pen symbol”. Click on it and change the Icon, system.
  • Page 32 Wi-Fi router or change Internet provider. Alternatively, you may wonder why the XS01-WT loses contact with the Wi-Fi router or cloud server and fl ashes blue from time to time.

  • Page 33: Installation Positioning

    Installation Positioning See pictures on the next page that relates to the points described as per below. 1. Prioritize the installation of smoke alarms in the bedroom and along escape routes, make sure you can hear the alarm from all beds. In a multi-bedroom home, install a smoke alarm in each bedroom given all the electronics that charge at night.

  • Page 34: Locations To Avoid

    Warning! 8. In multi-storey houses or apartments, install at least one wireless smoke alarm on each fl oor and keep them installed in a straight vertical line 1. This smoke alarm should be installed by a competent and handy person (see diagram) if possible, with as few obstacles between each of the who can follow these instructions and recommendations.
  • Page 35 Testing of Smoke Detector 2. Keep in mind that power lines or water pipes can be hidden in walls and ceilings, so take the utmost care if you drill holes. 1. Always make sure to test your smoke alarm when it is switched on for the 3.

  • Page 36: Hush Function

    system. For example, have you changed your password, router, or made similar adjustments in your system? Even if your device does not have contact with the router, it will monitor and alarm in case of smoke. Hush Function Silence your smoke alarm by briefl y pressing the test/hush button, ideally in non-emergency situations where unwanted alarms (e.g.

  • Page 37: Battery Replacement

    Battery Replacement How to Remove Your Device Open the settings page and press the highlighted button 1. To replace the battery, remove the smoke detector from the mounting plate by turning the unit counterclockwise. "Remove the device". 2. Pull on the tab to facilitate battery removal, and then insert a new battery There are two choices: of good quality.

  • Page 38: Technical Specifications

    LED Indicators and Audible Alarm Alarm Red LED fl ashes once 3 loud beeps. The app will every second. immediately notify you that there is Status LED indicator Audible alarm Note dangerous smoke in Normal Red LED fl ashes once None.

  • Page 39: Maintenance

    2. As a minimum, your smoke alarm should be cleaned once every three Wi-Fi Communicating Current < 120 mA (avg.) months: Remove the unit from the ceiling and clean the alarm cover and Coverage Area 20-40 m vents with your vacuum cleaner, fi tted with the soft brush attachment to Best Operating Temperature 4-40 °C remove dust and dirt.

  • Page 40: Environmental Protection

    Manufacturer seconds. immediately. X-Sense Innovations Co., Ltd. Blue LED fl ashes continuously The alarm is disconnected from the router. Address: B4-503-D, Tower B, Kexing Science Park, No. 15 Keyuan during a test/the app displays...
  • Page 41 Distributor and Service Deltronic Security AB EA Rosengrens gata 4 421 31 Västra Frölunda Sweden +46-31-140800 info@deltronic.se www.deltronic.se Version 2021-01-11...
