Relio 4.2.x User Manual – 07/2015

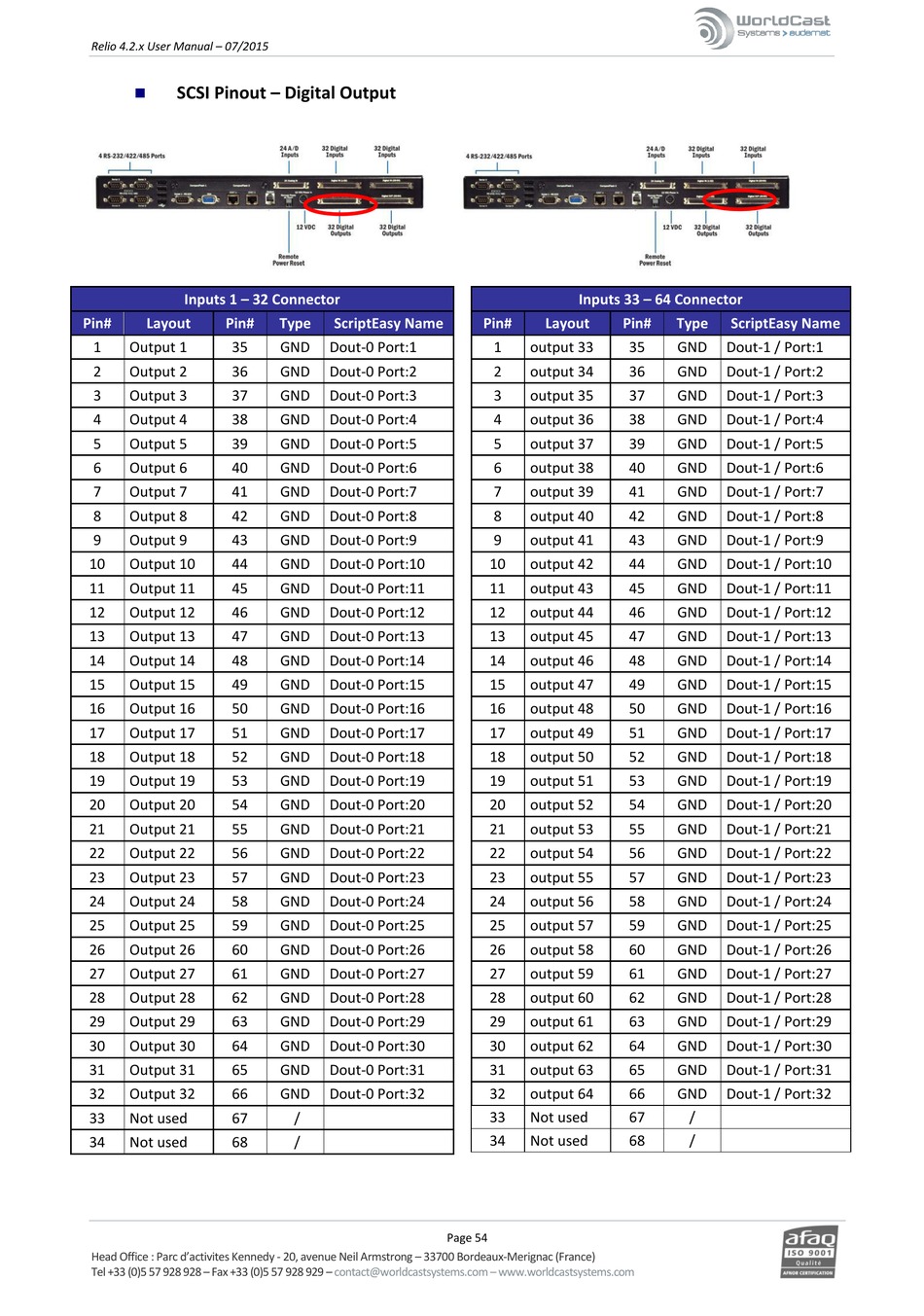

 SCSI Pinout – Digital Output
Inputs 1 – 32 Connector
Pin# Layout Pin#
1 Output 1 35
2 Output 2 36
3 Output 3 37
4 Output 4 38
5 Output 5 39
6 Output 6 40
7 Output 7 41
8 Output 8 42
9 Output 9 43
10 Output 10 44
11 Output 11 45
12 Output 12 46
13 Output 13 47
14 Output 14 48
15 Output 15 49
16 Output 16 50
17 Output 17 51
18 Output 18 52
19 Output 19 53
20 Output 20 54
21 Output 21 55
22 Output 22 56
23 Output 23 57
24 Output 24 58
25 Output 25 59
26 Output 26 60
27 Output 27 61
28 Output 28 62
29 Output 29 63
30 Output 30 64
31 Output 31 65
32 Output 32 66
33 Not used 67
34 Not used 68
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
Type ScriptEasy Name
GND Dout-0 Port:1
GND Dout-0 Port:2
GND Dout-0 Port:3
GND Dout-0 Port:4
GND Dout-0 Port:5
GND Dout-0 Port:6
GND Dout-0 Port:7
GND Dout-0 Port:8
GND Dout-0 Port:9
GND Dout-0 Port:10
GND Dout-0 Port:11
GND Dout-0 Port:12
GND Dout-0 Port:13
GND Dout-0 Port:14
GND Dout-0 Port:15
GND Dout-0 Port:16
GND Dout-0 Port:17
GND Dout-0 Port:18
GND Dout-0 Port:19
GND Dout-0 Port:20
GND Dout-0 Port:21
GND Dout-0 Port:22
GND Dout-0 Port:23
GND Dout-0 Port:24
GND Dout-0 Port:25
GND Dout-0 Port:26
GND Dout-0 Port:27
GND Dout-0 Port:28
GND Dout-0 Port:29
GND Dout-0 Port:30
GND Dout-0 Port:31
GND Dout-0 Port:32
/
/
Page 54
contact@worldcastsystems.com – www.worldcastsystems.com
Inputs 33 – 64 Connector
Pin# Layout Pin#
1 output 33 35
2 output 34 36
3 output 35 37
4 output 36 38
5 output 37 39
6 output 38 40
7 output 39 41
8 output 40 42
9 output 41 43
10 output 42 44
11 output 43 45
12 output 44 46
13 output 45 47
14 output 46 48
15 output 47 49
16 output 48 50
17 output 49 51
18 output 50 52
19 output 51 53
20 output 52 54
21 output 53 55
22 output 54 56
23 output 55 57
24 output 56 58
25 output 57 59
26 output 58 60
27 output 59 61
28 output 60 62
29 output 61 63
30 output 62 64
31 output 63 65
32 output 64 66
33 Not used 67
34 Not used 68
Type ScriptEasy Name
GND Dout-1 / Port:1
GND Dout-1 / Port:2
GND Dout-1 / Port:3
GND Dout-1 / Port:4
GND Dout-1 / Port:5
GND Dout-1 / Port:6
GND Dout-1 / Port:7
GND Dout-1 / Port:8
GND Dout-1 / Port:9
GND Dout-1 / Port:10
GND Dout-1 / Port:11
GND Dout-1 / Port:12
GND Dout-1 / Port:13
GND Dout-1 / Port:14
GND Dout-1 / Port:15
GND Dout-1 / Port:16
GND Dout-1 / Port:17
GND Dout-1 / Port:18
GND Dout-1 / Port:19
GND Dout-1 / Port:20
GND Dout-1 / Port:21
GND Dout-1 / Port:22
GND Dout-1 / Port:23
GND Dout-1 / Port:24
GND Dout-1 / Port:25
GND Dout-1 / Port:26
GND Dout-1 / Port:27
GND Dout-1 / Port:28
GND Dout-1 / Port:29
GND Dout-1 / Port:30
GND Dout-1 / Port:31
GND Dout-1 / Port:32
/
/
