VOILA' CHAIR
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/78.1330.25 - VOILA' CHAIR mm 800x697(+650)
411/78.1331.25 - VOILA' CHAIR mm 900x697(+650)
411/78.1332.25 - VOILA' CHAIR mm 1000x697(+650)
411/78.1333.25 - VOILA' CHAIR mm 800x797(+650)
411/78.1334.25 - VOILA' CHAIR mm 900x797(+650)
411/78.1335.25 - VOILA' CHAIR mm 1000x797(+650)
411/78.1336.25 - VOILA' CHAIR mm 800x897(+650)
411/78.1337.25 - VOILA' CHAIR mm 900x897(+650)
411/78.1338.25 - VOILA' CHAIR mm 1000x897(+650)

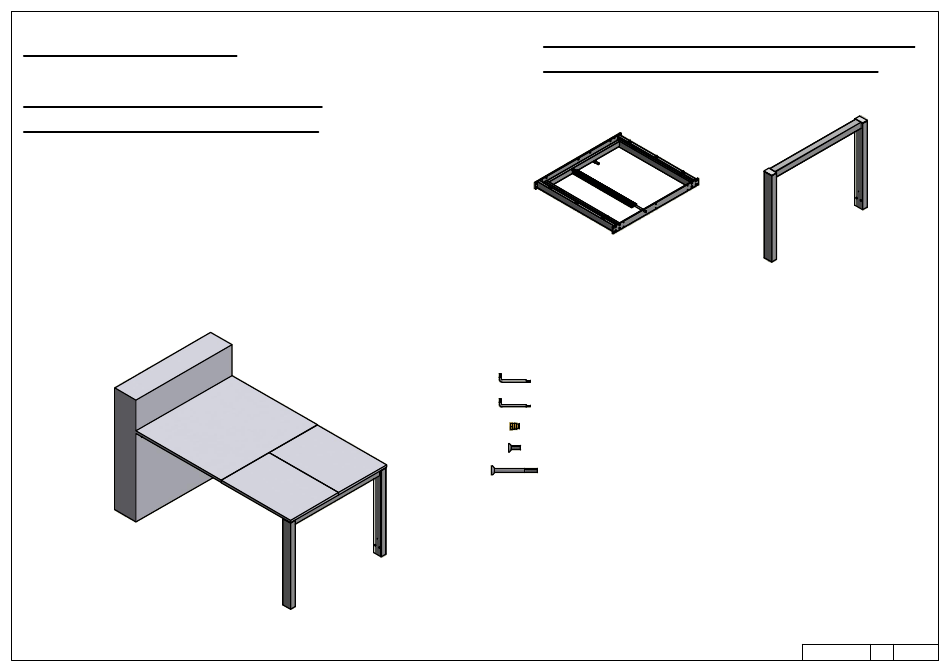

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
TELAIO
FRAME
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.4 - n.4 Allen key
B.
Chiave esa. n.3 - n.3 Allen key
C.
Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 6)
D.
Vite TPS M6x16 - M6x16 Tapered screw (x 16)
E.
Vite TPS M6x60 - M6x60 Tapered screw (x 6)
GAMBE
LEGS
1 / 6
09/11/2017
00
Advertisement
Table of Contents
Related Manuals for ATIM VOILA 411/78.1330.25
Summary of Contents for ATIM VOILA 411/78.1330.25
- Page 1 VOILA' CHAIR CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO TELAIO GAMBE FRAME LEGS ASSEMBLY INSTRUCTIONS MODELLI: MODELS: 411/78.1330.25 - VOILA' CHAIR mm 800x697(+650) 411/78.1331.25 - VOILA' CHAIR mm 900x697(+650) 411/78.1332.25 - VOILA' CHAIR mm 1000x697(+650) 411/78.1333.25 - VOILA' CHAIR mm 800x797(+650) 411/78.1334.25 - VOILA' CHAIR mm 900x797(+650) 411/78.1335.25 - VOILA' CHAIR mm 1000x797(+650) 411/78.1336.25 - VOILA' CHAIR mm 800x897(+650)
- Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS MAX. LUNGHEZZA DA CHIUSO: 797,5 / 898,5 / 998,5 MAX OVERALL LENGTH CLOSED MASSIMA ESTENSIONE APERTO: 1535,5 / 1632,5 / 1732,5 MAXIMUM LENGTH OPENED 2 / 6 09/11/2017...
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL FREE SPACE MIN: 75 PROFONDITA' INTERNA - INTERNAL FREE SPACE 800/900/1000 LARGHEZZA MODULO - CABINET WIDTH 700/800/900 SPESSORI PIANO - TOP THICKNESS LARGHEZZA PIANO - TOP WIDTH 700/800/900 APERTURA MAX PIANO - MAX OPENING TOP ALTEZZA MECCANISMO - MECHANISM HEIGHT...
- Page 4 POSIZIONE FORI FISSAGGIO DIMENSIONI PIANO MECCANISMO TOP DIMENSIONS HOLES FOR MECHANISM POSITION 800 / 900 / 1000 350 / 400 / 350 / 400 / F= 250 / 300 / 350 4 / 6 09/11/2017...
- Page 5 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET IL MECCANISMO SI PUO' FISSARE AD UN MURO O AD UNA SPALLA ATTRAVERSO IL PIATTO THE MECHANISM CAN BE FIXED IN A WALL OR SIDE THROUGH THE PLATE REGOLARE POSIZIONE PROLUNGHE E FISSARE SET EXTENSION POSITION...
- Page 6 SEQUENZA DI FUNZIONAMENTO FUNCTIONING STEPS APERTO CHIUSO OPENED CLOSED USARE CHIAVE N 3 PER REGOLARE L'ALTEZZA DELLA PROLUNGA USARE CHIAVE N 4 PER REGOLARE TO USE N 3 ALLEN KEY FOR Chiave esa. n.4 - n.4 Allen key L'ALTEZZA +/- 12.5 mm EXTENSION SETTING TO USE N 4 ALLEN KEY FOR LEGS Chiave esa.
