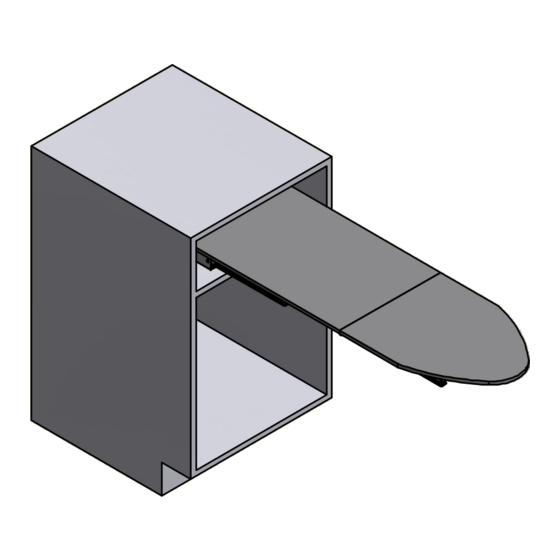

PRUA
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLO
MODEL:
411/78.1180.22
CONTENUTO DELLA CONFEZIONE

INCLUDED IN THE PACKAGING

GUIDE + ASSE DA STIRO
SLIDES + IRONING BOARD
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. da 5 - n 5 Allen key (x 1)
B.
Vite TCCE M6x12 - Socked head cap screws M6x12 (x 4)
C.
Vite truciolare 3.5x20 - 3.5 x 20 Self threading screw (x1)
D.
Clip ferma asse - Clip for plane fixing (x1)
E.
Staffa di fissaggio - Fixing bracket (x4)
1 / 5
18/11/2016
02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PRUA 411/78.1180.22 and is the answer not in the manual?

Questions and answers

Related Manuals for ATIM PRUA 411/78.1180.22

Summary of Contents for ATIM PRUA 411/78.1180.22

  • Page 1 CONTENUTO DELLA CONFEZIONE PRUA INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO GUIDE + ASSE DA STIRO SLIDES + IRONING BOARD ASSEMBLY INSTRUCTIONS MODELLO MODEL: 411/78.1180.22 SACCHETTO ACCESSORI - ACCESSORIES Chiave esa. da 5 - n 5 Allen key (x 1) Vite TCCE M6x12 - Socked head cap screws M6x12 (x 4) Vite truciolare 3.5x20 - 3.5 x 20 Self threading screw (x1) Clip ferma asse - Clip for plane fixing (x1)
  • Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS APERTO CHIUSO OPENED CLOSED MASSIMA ESTENSIONE APERTO: 1246 MASSIMA ESTENSIONE CHIUSO: MAXIMUM LENGTH OPENED MAXIMUM LENGTH CLOSED INGOMBRO IN ALTEZZA: 100 OVERALL HEIGTH INGOMBRO IN ALTEZZA: 130 OVERALL HEIGTH 2 / 5 18/11/2016...
  • Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL SPACE MIN: 150 PROFONDITA' INTERNA - INTERNAL SPACE MIN: 535 LARGHEZZA PRUA - PRUA WIDTH LARGHEZZA PIANI - PLANES WIDTH APERTURA MAX PIANI - MAX OPENING PLANES APERTURA MAX MECCANISMO - MAX OPENING MECHANISM...
  • Page 4 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET FISSARE IL MECCANISMO AL PIANO CON VITI TRUCIOLARI NON FORNITE FIX THE MECHANISM TO THE PLAN WITH SCREW CHIPBOARD NOT PROVIDED E X4 Chiave esa. da 5 - n 5 Allen key (x 1) Vite TCCE M6x12 - Socked head cap screws M6x12 (x 4) Vite truciolare 3.5x20 - 3.5 x 20 Self threading screw (x1) Clip ferma asse - Clip for plane fixing (x1)
  • Page 5 SEQUENZA DI FUNZIONAMENTO FUNCTIONING STEPS CHIUSO ESTRAZIONE GUIDE ROTAZIONE PIANETTO CLOSED SLIDES OPENING PLANE TILTING SISTEMA DI BLOCCO ENTRA IN AZIONE AUTOMATICAMENTE QUANDO SI APRE LA GUIDA PER CHIUDERLA, SPINGERE VERSO ALTO LA VITE BLOCKING SYSTEM AUTOMATICALLY ENGAGED DURING OPENING PUSH UP THE SCREW TO CLOSE APERTO OPENED...
