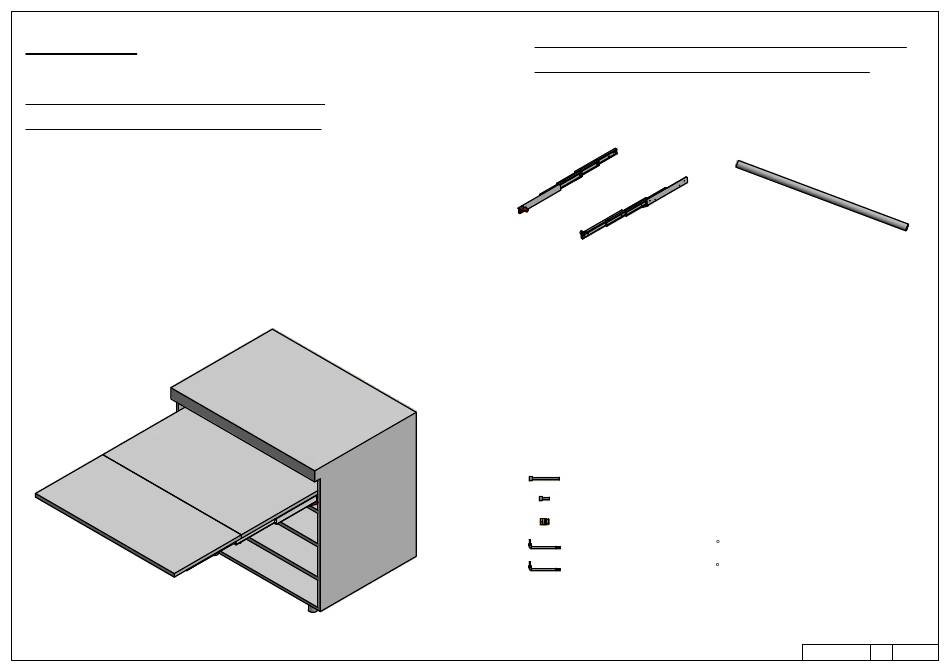

LUNCH
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI
MODELS:
411/78.1105.22E Lunch per modulo mm 450 spalle: mm 15-20
Lunch for cabinet mm 450 sides: mm 15-20
411/78.1100.22E Lunch per modulo mm 600 spalle: mm 15-20
Lunch for cabinet mm 600 sides: mm 15-20
411/78.1110.22E Lunch per modulo mm 900 spalle: mm 15-20
Lunch for cabinet mm 900 sides: mm 15-20
411/78.1120.22E Lunch per modulo mm 1200 spalle: mm 15-20
Lunch for cabinet mm 1200 sides: mm 15-20
CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE PREASSEMBLATE
PRE ASSEMBLED SLIDES
SACCHETTO ACCESSORI - ACCESSORIES
A.
Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4)
B.
Vite TCCE M6x12 - Socked head cap screws M6x12 (x 8)
C.
Bussola in ottone mm 12x8 M6 - Brass bush 12x8 M6 (x 12)
D.
Chiave esa. da 5 - n 5 Allen key (x 1)
E.
Chiave esa. da 4 - n 4 Allen key (x 1)
MANIGLIA
HANDLE
La lunghezza della maniglia dipende
dalla larghezza della base
Handle length depends on cabinet width
Maniglia mm 215/365/665/965
Handle mm 215/365/665/965
16/09/2016
04
1 / 7
Advertisement
Table of Contents
Related Manuals for ATIM 411/78.1105.22E
Summary of Contents for ATIM 411/78.1105.22E
- Page 1 HANDLE ASSEMBLY INSTRUCTIONS MODELLI MODELS: 411/78.1105.22E Lunch per modulo mm 450 spalle: mm 15-20 Lunch for cabinet mm 450 sides: mm 15-20 411/78.1100.22E Lunch per modulo mm 600 spalle: mm 15-20 Lunch for cabinet mm 600 sides: mm 15-20 411/78.1110.22E Lunch per modulo mm 900 spalle: mm 15-20...
- Page 2 OVERALL HEIGTH 95,5 MASSIMA ESTENSIONE APERTO: 1310 MAXIMUM LENGTH OPENED L1 (mm) L2 (mm) = L1-134 L3 (mm) = L1-82 L4 (mm) MODELLO - MODEL MODULO - MODULE 411/78.1105.22E 410-420 276 - 286 328 - 338 411/78.1100.22E 560-570 426-436 478-488 860-870...
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL MIN: 120 mm FREE SPACE PROFONDITA' INTERNA - MIN: 540 mm INTERNAL FREE SPACE LARGHEZZA INTERNA MODULO MIN: 410 mm - CABINET INTERNAL WIDTH MAX: 1170 mm SPESSORI PIANI E SPALLE - 15-20 mm...
- Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION C. Bussola in ottone M6 mm 12x8 (x 8) M6 mm 12x8 Brass bushes POSIZIONE LATO SUPERIORE GUIDE TOP OF THE SLIDES 60,5 124,5 Ricavare su ciascuna spalla del mobile 4 fori 8x13 per le bussole m6 incluse nella confezione la quota indicata di 50 mm, lascia uno spazio libero tra guida e pianetto sottostante di circa 25 mm Drill on each cabinet side four 8x13 holes for the included m6 brass...
- Page 5 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET B. Vite TCCE M6x12 - Socked head cap screws M6x12 (x 8) D. Chiave esa. da 5 - n 5 Allen key (x 1) 5 / 7 16/09/2016...
- Page 6 DIMENSIONI PIANETTI PLANES DIMENSIONS Il piano fisso pu essere montato utilizzando le quattro viti TCCE M6x60 (A) fornite a corredo inserite negli appositi fori sulle guide centrali. The fixed plan can be mounted using the supplied four socked head screws M6x60 (A) inserted in proper holes on the central slides.
- Page 7 SEQUENZA DI FUNZIONAMENTO FUNCTIONING STEPS CHIUSO ESTRAZIONE GUIDE ROTAZIONE PIANETTO CLOSED SLIDES OPENING PLANE TILTING APERTO OPENED SPINGERE VERSO INTERNO LA LEVA ROSSA PER CHIUDERE IL MECCANISMO PUSH THE RED LEVER TO CLOSE THE MECHANISM 7 / 7 16/09/2016...
