ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS

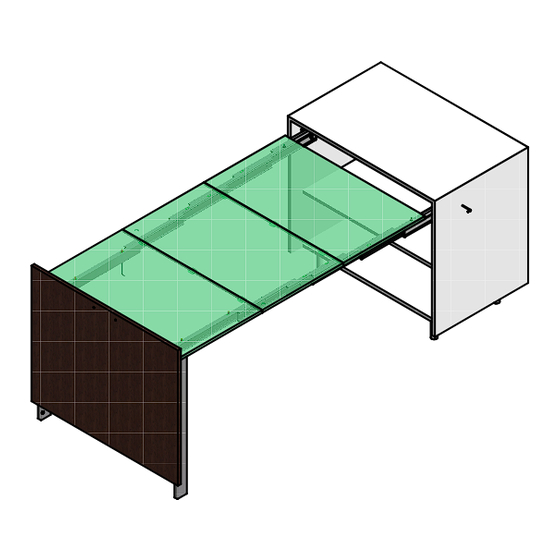

411/78.1621.25 Evolution XL per modulo mm 900, spalle 15-20 mm
Evolution XL for 900 mm module, sides.15-20 mm
1

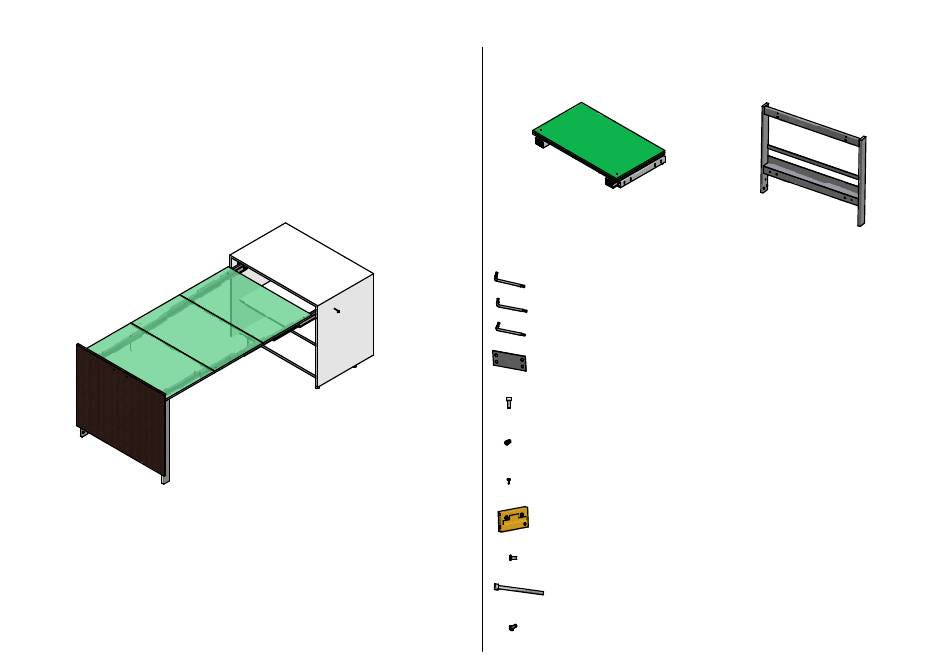

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
SACCHETTO ACCESSORI
ACCESSORIES
- A1 - Chiave a brugola da 3 - n° 3 Allen key
- A2 - Chiave a brugola da 4 - n° 4 Allen key
- A3 - Chiave a brugola da 5 - n° 5 Allen key
- B - Distanziale
spacer ( x20 )
- C - Vite TCCE M6x12 - M6x12 socked head cap screw ( x 12)
- D - Bussola in ottone M6 - Brass bush M6
- E - Vite autofilettante 3.5x12 - Self threading screw 3.5x12
- F - Giunto - Joint
( x 2)
- G - Vite TCBCE M6x10 - M6x10 rounded socked head screw ( x 4)
- H - Vite TCCE M6x80 - M6x80 socked head cap screw ( x 4)
- I - Vite TCBCE M5x10
M5x10 rounded socked head cap screw ( x8 )
( x 12)
( x 4)
Advertisement
Table of Contents
Related Manuals for ATIM Evolution XL 411/78.1621.25
Summary of Contents for ATIM Evolution XL 411/78.1621.25
- Page 1 CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS 411/78.1621.25 Evolution XL per modulo mm 900, spalle 15-20 mm Evolution XL for 900 mm module, sides.15-20 mm SACCHETTO ACCESSORI ACCESSORIES - A1 - Chiave a brugola da 3 - n° 3 Allen key - A2 - Chiave a brugola da 4 - n°...
- Page 2 DIMENSIONI DI MASSSIMA PROFONDITA' MIN. NECESSARIA GENERAL DIMENSIONS MIN. NECESSARY DEPTH MIN: 520 DIMENSIONE PIANETTI PLANES DIMENSION 70 (MIN. 60 mm) MIN: 860 1553 (APERTURA MASSIMA MAX OPENING: 1660) MAX: 870...
- Page 3 A: POSIZIONE FORI DIAM. 8x13 PER BUSSOLE M8 POSIZIONE FORI FISSAGGIO MECANISMO POSITION OF DIAM. 8 x 13 HOLES FOR M6 BUSHES HOLES FOR MECHANISM POSITION B: POSIZIONE SCARICHI DA DIAM. 10x5 PER TESTA VITI FISSAGGIO DISTANZIALI (SE USATE) POSITION OF DIAM. 10 x 5 HOLES FOR THE HEADS OD SCREWS FIXING THE SPCERS (IF USED) 102,5 RICAVARE SU CIASCUNA SPALLA DEL MOBILE 4 FORI DIAM.
- Page 4 GUIDA ESTERNA MONTAGGIO DEL MECCANISMO SUL MOBILE EXTERNAL SLIDE SVITARE MOUNTING OF THE MECHANISM ON THE CABINET UNSCREW SECONDA GUIDA SECOND SLIDE SVITARE UNSCREW Per montare il meccanismo bisogna prima sfilare le due guide più esterne. Per farlo svitare la vite posta alla fine delle seconde guide, e svitare la vite posta sotto la estremità...
- Page 5 A: POSIZIONI FORI PER VITI M6 FARE FORI DIAM.8 X PROF. 13 PER USARE LE BUSSOLE FORNITE PREPARAZIONE GAMBA POSITIONS SLOT FOR M6 SCREWS MAKE DIAM. 8 x 12 DEPTH HOLES TO USE THE INCLUDED BUSHES LEG PREPARATION B: POSIZIONI FORI PER AUTOFILETTANTI POSITIONS FOR SELF THREADING SCREWS - D - Bussola in ottone M6 - Brass bush M6 ( x 4)
- Page 6 MONTAGGIO DELLA GAMBA LEG ASSEMBLY ATTENZIONE AL VERSO INDICATO DAL PALLINO SUL GIUNTO ATTENZTION TO THE SIDE INDICATED BY SMALL DOT ON THE JOINT - F - Giunto - Joint ( x 2) - H - Vite TCCE M6x80 - M6x80 socked head cap screw ( x 4) - G - Vite TCBCE M6x10 - M6x10 rounded socked head screw ( x 4) - A3 - Chiave a brugola da 5 - n°...
- Page 7 SEQUENZA DI FUNZIONAMENTO FUNCTIONING STEPS CHIUSO ROTAZIONE PIANETTI CLOSED ESTRAZIONE GUIDE PLANES TILTING SLIDES OPENING FORO HOLE APERTO PERNO OPENED CHIUSURA GUIDE FINO AD INSERIMENTO PERNO IN FORO INDICATO SLIDES CLOSING TILL PIN ENTER SPINGERE VERSO INTERNO LA LEVA ROSSA PER IN THE INDICATED HOLE CHIUDERE IL MECCANISMO PUSH TEH RED LEVER TO CLOSE THE MECHANISM...
