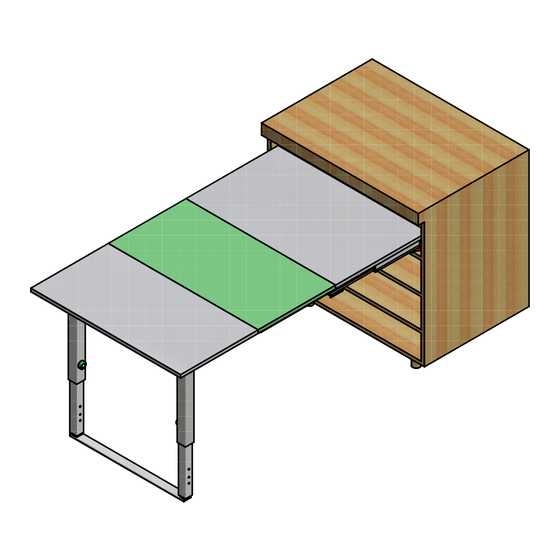

ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI
MODELS:
411/78.1500.22 Party per modulo mm 600, spalle 16-19 mm
Party for 600 mm module, sides.16-19 mm
411/78.1510.22 Party per modulo mm 900 spalle 16-19
Party for 900 mm module, sides.16-19 mm
411/78.1520.22 Party per modulo mm 1200 spalle 16-19
Party for 1200 mm module, sides.16-19 mm
1/10
rev 03

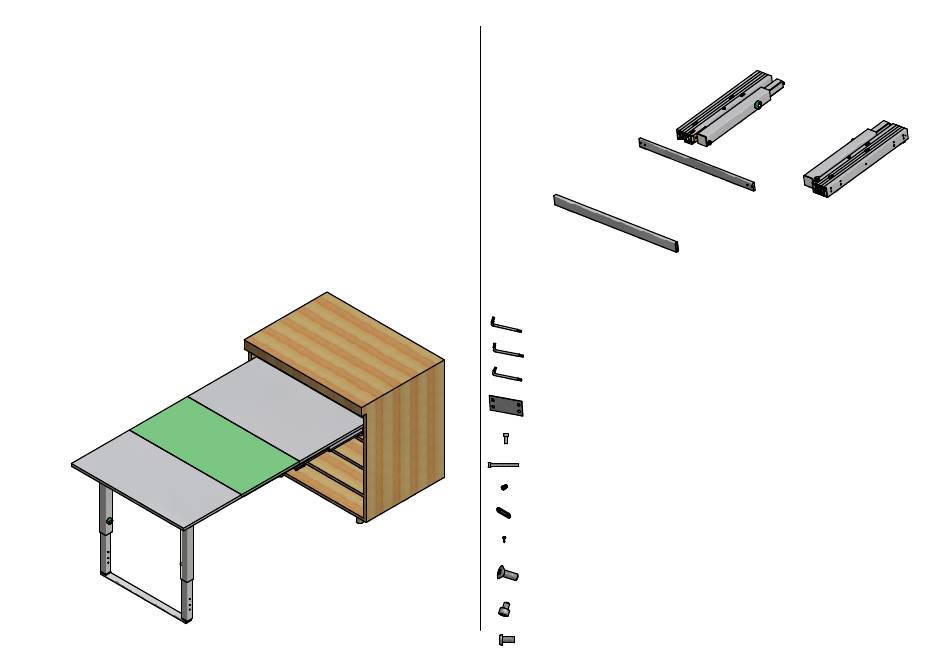

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDA SINISTRA
LEFT SLIDE
TRAVERSO
CONNECTING BAR
SACCHETTO ACCESSORI
ACCESSORIES
Chiave esa. da 5 - n. 5 Allen key
Chiave esa. da 5 - n. 5 Allen key
Chiave esa. da 4 - n. 4 Allen key
Chiave esa. da 4 - n. 4 Allen key
Chiave esa. da 3 - n. 3 Allen key
Chiave esa. da 3 - n. 3 Allen key
A - Distanziale per spalla - Side spacer (x 12)
A - Distanziale per spalla - Side spacer (x 12)
B - Vite TCCE M6x12 - Socked head cap screw M6x12 (x 12)
B - Vite TCCE M6x12 - Socked head cap screw M6x12 (x 12)
C - Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4)
C - Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4)
D - Bussola in ottone mm 12x8 - 12x8 mm M6 Brass bush (x 12)
D - Bussola in ottone mm 12x8 - 12x8 mm M6 Brass bush (x 12)
E - Riscontro per gancio piani - Striker for plane hook (x 2)
E - Riscontro per gancio piani - Striker for plane hook (x 2)
F - Vite TPS truc. 3,5x16 - Tapered wood screw 3,5x16 (x 4)
F - Vite TPS truc. 3,5x16 - Tapered wood screw 3,5x16 (x 4)
G - Vite TPS M6x16 - Socked head tapered cap screw M6x16 (x4)
G - Vite TPS M6x16 - Socked head tapered cap screw M6x16 (x4)
H - Vite TCCE M5x6 - Socked head cao screw M5x6 (x2)
H - Vite TCCE M5x6 - Socked head cao screw M5x6 (x2)
I - Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x8)
I - Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x8)
GUIDA DESTRA
RIGHT SLIDE
PIATTO INFERIORE
LOWER PLATE
Advertisement
Related Manuals for ATIM 411/78.1500.22
Summary of Contents for ATIM 411/78.1500.22
- Page 1 LEFT SLIDE RIGHT SLIDE MODELLI MODELS: TRAVERSO 411/78.1500.22 Party per modulo mm 600, spalle 16-19 mm CONNECTING BAR Party for 600 mm module, sides.16-19 mm 411/78.1510.22 Party per modulo mm 900 spalle 16-19 PIATTO INFERIORE Party for 900 mm module, sides.16-19 mm LOWER PLATE 411/78.1520.22 Party per modulo mm 1200 spalle 16-19...
- Page 2 POS. 1 POS. 2 POS. 3 POS. 3 MAX. LUNGHEZZA DA CHIUSO: 550 POS. 2 MAX OVERALL LENGTH CLOSED POS. 1 CODICE CODE MODULO M ODULE (L1) MIN/MAX 411/78.1500.22 562/568 354,6 411/78.1510.22 862/868 654,6 411/78.1520.22 1200 1162/1168 954,6 1080 1020...
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL FREE SPACE MIN: 65 + S x 3 SPESSORE PIANI - PLANES THICKNESS PROFONDITA' INTERNA - INTERNAL FREE SPACE MIN: 560 LARGHEZZA PIANI - PLANES WIDTH L - S x 2 - 3 LARGHEZZA MODULO - CABINET WIDTH 1379...
- Page 4 POSIZIONE FORI FISSAGGIO MECANISMO HOLES FOR MECHANISM POSITION POSIZIONE LATO SUPERIORE GUIDE TOP OF THE SLIDES 10x4 8 x 13 LA QUOTA INDICATA DI 50 mm, LASCIA UNO SPAZIO TRA LATO INFERIORE GUIDE E PIANETTO SOTTOSTANTE DI CIRCA 20 mm THE INDICATED 50 mm DIMENSION IS TO ALLOW A FREE SPACE BETWEN THE BOTTOM OF THE SLIDES AND THE PLANE OF 20 mm...
- Page 5 DIMENSIONI PIANETTI PIANO FISSO PLANES DIMENSIONS FIXED PLANE VISTA DAL BASSO SECONDO PIANO RIBALTABILE BOTTOM VIEW SECOND TILTING PLANE PRIMO PIANO RIBALTABILE FIRST TILTING PLANE 77,5 241,5 8 x 13 SECONDO PIANO RIBALTABILE PRIMO PIANO RIBALTABILE SECOND TILTING PLANE PIANO FISSO FIRST TILTING PLANE FIXED PLANE 5/10...
- Page 6 PREPARAZIONE DEL MOBILE CABINET PREPARATION Smontare la guida esterna svitando la vite indicata. Disassembly the external slides unscrewing the indicated screw DET. A DET. A DET. A D - Bussola in ottone 12x8 M6 ( x 16) D - Bussola in ottone 12x8 M6 ( x 16) L - Vite TCBCE M5x10 ISO 7380 (x 8) 12x8 M6 Brass bush M5x10 ISO 7380 screw...
- Page 7 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET Posizionare le guide esterne sul fianco del mobile, e fissarle utilizzando 4 viti TCCE M6x12 per ciascun lato. Serrare con forza utilizzando la chiave da 5 a corredo. Iserire quindi il meccanismo sulle guide esterne e riavvitare la vite precedentemente svitata.
- Page 8 MONTAGGIO DEI PIATTONI PLATES ASSEMBLY TRAVERSO CONNECTING BAR Chiave esagonale da 5 Chiave esagonale da 4 n° 5 Socked wrench n° 4 Socked wrench PIATTO INFERIORE B- Vite TCCE M6x12 (x 4) LOWER PLATE Socked head cap screw M6x12 G - Vite TPS M6x16 (x 4) Socked head tapered cap screw M6x16 8/10...
- Page 9 PREPARAZIONE E FISSAGGIO DEI PIANI PLANES ASSEMBLY "D" PIANO FISSO FIXED PLANE D - Bussola in ottone m 12x8 (x 4) 12x8 M6 Brass bush SECONDO PIANO RIBALTABILE SECOND TILTING PLANE "F" "E" C - Vite TCCE M6x60 (x 4) E - Riscontro per gancio piani (x 2) Socked head cap screw M6x60 Striker fo plane hook...
- Page 10 MONTAGGIO E REGOLAZIONE ALTEZZA GAMBE LEGS ASSEMBLY AND HEIGTH REGULATION Inserire in questi fori la chiave da 4 per ruotare grano che permette regolazione della altezza della gamba di circa 25 mm Insert in these holes the n. 4 allen key to allow leg heigth regulation of about 25 mm Chiave esagonale da 4 n°...
- Page 11 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE SBLOCCO E ROTAZIONE DELLA GAMBA APERTURA DELLE GUIDE CHIUSO LEG RELEASE AND ROTATION SLIDES OPENING CLOSED APERTURA DEI PIANI ESTENSIONE E BLOCCO DELLA GAMBA APERTO PLANES OPENING LEG EXTENTION AND LOCK OPENED...
- Page 12 PER RUOTARE LA GAMBA, RUOTARE LE DUE LEVE NERE POSTE SULLA PER CHIUDERE IL MECCANISMO GUIDA INTERNA SPINGERE LE DUE LEVE ROSSE IN PLASTICA VERSO L'INTERNO TO ROTATE THE LEG, TURN THE TWO BLACK LEVERS SITUATED ON THE TO CLOSE THE MECHANISM PUSH INTERNAL SLIDE TOWARD THE INSIDE THE TWO RED PLASTIC PARTS...
