SHOT
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLO:
MODEL:
411/78.1130.25
CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE - SLIDES
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Squadra - Bracket (x 2)
D.
Bussola M6 12x8 mm - M6 12x8 mm bush (x 12)
E.
Vite truciolare 3.5x16 - 3.5x16 FHP screw (x 4)
F.
Vite truciolare 3.5x12 - 3.5x12 FHP screw (x 2)
G.
Vite TCBCE M5x10 - M5x10 BHCS screw (x 4)
H.
Vite TCCE M6x12 - M6x12 SHCS screw (x 8)
I.
Vite TPS M6x60 - M6x60 FHCS screw (x 4)

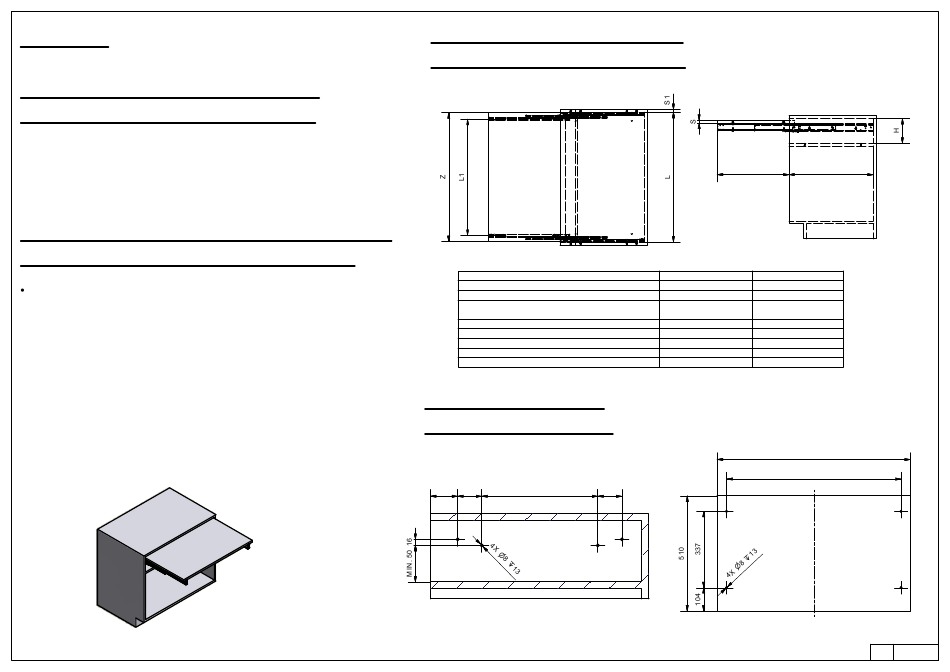

DIMENSIONI GENERALI
GENERAL DIMENSIONS
DIMENSIONE - DIMENSION
ALTEZZA - HEIGHT
PROFONDITA' - DEPTH
LARGHEZZA - WIDTH
SPESSORI PIANO - TOP THICKNESS
SPESSORI SPALLE - SIDE THICKNESS
LARGHEZZA PIANO - TOP WIDTH
APERTURA PIANO - TOP OPENING
INTERASSE FORI - SPACE BETWEEN HOLES
POSIZIONE FORI
HOLES POSITION
72
64
308
E
SIMBOLO - SYMBOL
H
MIN: 90
P
MIN: 560
MIN: 410
L
MAX: 1170
S
MIN: 16
S1
Z
E
L1
VISTA DAL BASSO - BOTTOM VIEW
64
FRONTE - FRONT
P
mm
15-20
L - 5
490
L-92.5
Z
L1
1 / 2
02
