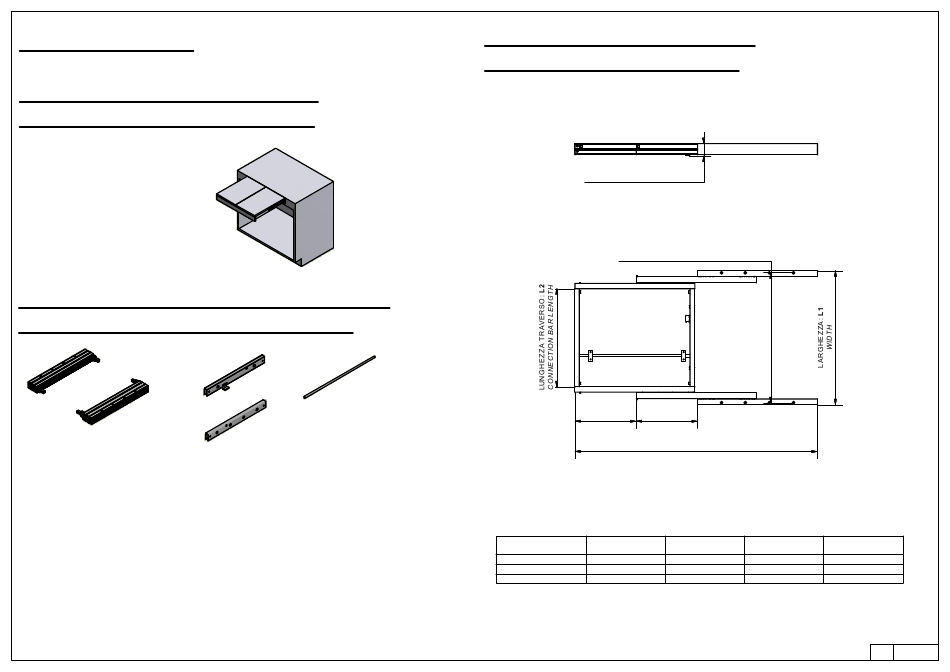

SANDWICH
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI
MODELS:
411/78.1850.22 SANDWICH 600
411/78.1860.22 SANDWICH 900
411/78.1870.22 SANDWICH 1200
CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE
SLIDES
CONNECTION BARS
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Bussola M6 - M6 bush (x 8)
D.
Perno - Pin (x 2)
E.
Distanziale ABS - Spacer ABS (x 1)
F.
Plastica per prolunga - Plastic part for extension (x 2)
G.
Push pull (x 2)
H.
Vite autofilettante 3.5x9.5 - Self threading screw 3.5x9.5 (x 8)
I.
Vite truciolare TC 3.5x12 - Chipboard screw TC 3.5x12 (x 4)
J.
Vite TCCE M6x16 - M6x16 SHCS screw (x 4)
K.
Vite TPS M6x70 CE - M6x70 FHCS screw (x 8)
TONDO
ROTAZIONE
ROTATION
BAR
TRAVERSI
DIMENSIONI DI MASSIMA
GENERAL DIMENSIONS
INGOMBRO IN ALTEZZA: 60
OVERALL HEIGTH
INTERASSE FORI FISSAGGIO: L3
DISTANCE BETWEEN FIXING HOLES
271
271
MASSIMA ESTENSIONE APERTO:
MAXIMUM LENGTH OPENED
MODELLO - MODEL
MODULO - MODULE
411/78.1850.22
600
411/78.1860.22
900
1200
411/78.1870.22
1072
L1 (mm)
L2 (mm)
L3 (mm)
592
432
575.5
802
642
785.5
1102
942
1085.5
1 / 4
05
