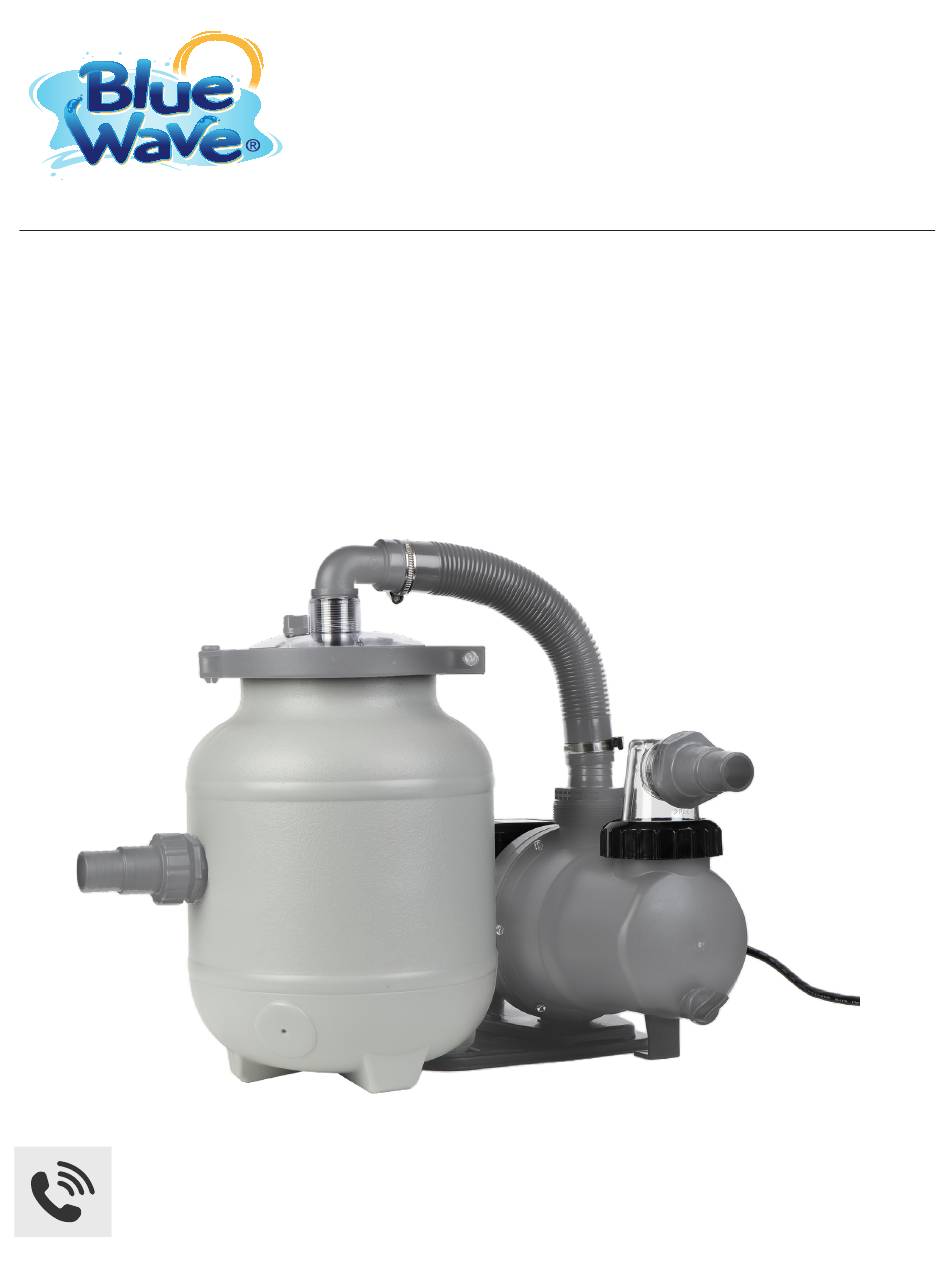

SKU# NBP6170, NBP6195

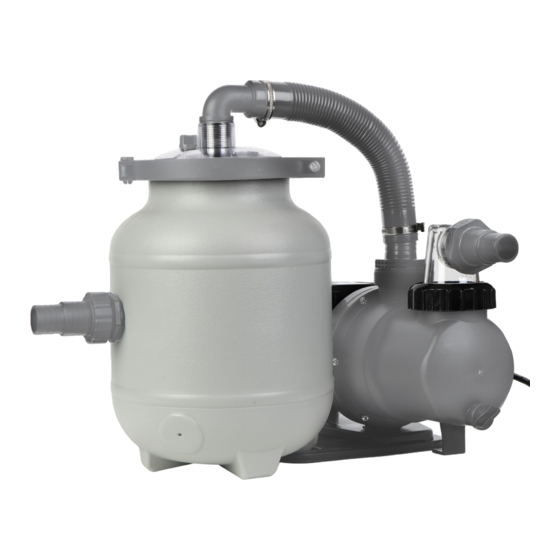

EASY CLEAN 200 CARTRIDGE
FILTRATION SYSTEM
INSTRUCTION MANUAL
Questions, problems, missing parts?
Before returning to your retailer, call our Consumer Hotline at 1-800-759-0977,
Monday – Friday. 8am – 5pm (CST)
V1: 110121

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EASY CLEAN 200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Blue Wave EASY CLEAN 200

Summary of Contents for Blue Wave EASY CLEAN 200

  • Page 1 SKU# NBP6170, NBP6195 EASY CLEAN 200 CARTRIDGE FILTRATION SYSTEM INSTRUCTION MANUAL Questions, problems, missing parts? Before returning to your retailer, call our Consumer Hotline at 1-800-759-0977, Monday – Friday. 8am – 5pm (CST) V1: 110121...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS THANK YOU! ............................3 SAFETY INFORMATION ........................... 3 SAFETY INSTRUCTIONS .......................... 4 GENERAL INFORMATION ........................5 SAFETY NOTES ............................5 DAMAGE DURING DELIVERY ........................6 IMPLIED WARRANTY ..........................6 RESULTANT DAMAGES ..........................6 TECHNICAL DATA & SPECIFICATIONS ....................7 UNPACKING YOUR FILTER SYSTEM ......................

  • Page 3: Thank You

    SAFETY INFORMATION ® Congratulations, you have purchased a high quality filtration system from Blue Wave . This filter system has been manufactured of the highest quality materials and factory tested to ensure years of trouble-free service. To prevent potential injury or unneccessary service calls, please read this entire manual before attempting to assemble, operate, or install the product.

  • Page 4: Safety Instructions

    1. SAFETY INSTRUCTIONS WARNING! Read all warnings and cautions noted below. Failure to do so could result in serious or fatal injury. WARNING: RISK OF SUCTION ENTRAPMENT HAZARD. Do not block the pump suction at the pump or in the pool as this can cause severe injury or death. WARNING: Electrical wiring MUST be installed by a trained professional and adhere to local codes and regulations.

  • Page 5: General Information

    2. GENERAL INFORMATION • This manual provides information relating to the installation, utilization, and maintenance of our filtration system. We recommend that you read this manual in its entirety and keep it for future reference. • The pump included with the filtration system is a horizontal, centrifugal pump. For the pump to function correctly, the water temperature must not exceed 35°C (95°F).

  • Page 6: Damage During Delivery

    4. DAMAGE DURING DELIVERY Your filter system has been carefully and professionally packed for delivery. Please check to ensure that the package is undamaged and that all parts are in the box. Damage to product as a result of shipping is not the responsibility of the supplier and must be immediately reported to the shipper. The shipper assumes the liability for damages during delivery, the supplier is not responsible for it.

  • Page 7: Technical Data & Specifications

    7. TECHNICAL DATA & SPECIFICATIONS 1. Flow Rate: 1545 GPH 2. Pump is self-priming 3. Maximum water temperature: 35°C (95°F) 4. 250W / 115V / 60HZ / 1/3HP 5. Tank diameter: 10’’ 6. 1¼”-1½“ Hose connectors 7. (0.7 lbs) of cotton tails are included 8.

  • Page 8: Parts List & Diagram

    10. PARTS LIST & DIAGRAM PARTS DIAGRAM - EASY CLEAN 200 FILTER SYSTEM...
  • Page 9 10. PARTS LIST & DIAGRAM (CONTINUED) PARTS LIST - EASY CLEAN 200 FILTER SYSTEM Part Description QTY. MFG No. BW No. For Model # ELBOW CONNECTOR AF2501 NEP4166 NBP6170 & NBP6195 WITH O-RING 1 AF2502 NEP4167 NBP6170 & NBP6195 AIR VENT PLUG...

  • Page 10: Positioning Your Filter

    11. POSITIONING YOUR FILTER SYSTEM • For the best operation of this filter system with above-ground pools, we recommend a skimmer be installed in your pool. Either an integrated skimmer (built into the pool wall) or a suspended skimmer (attached to the pool wall). •...

  • Page 11: Filter Assembly & Installation Diagrams

    13. FILTER ASSEMBLY & INSTALLATION DIAGRAMS...

  • Page 12: Water Intake & Return Fitting Installation Diagrams

    14. WATER INTAKE & RETURN FITTING INSTALLATION DIAGRAMS...
  • Page 13 14. WATER INTAKE & RETURN FITTING INSTALLATION DIAGRAMS...

  • Page 14: Filter System Start-Up Instructions

    15. FILTER SYSTEM START-UP INSTRUCTIONS 1. Once the filter system has been properly assembled, the CottonTails placed in the tank, and the hoses are connected as described above, you may begin the filtration. 2. Do not plug the system in until advised to do so. 3.

  • Page 15: Storage & Winterization

    16. CLEANING COTTONTAIL FILTRATION BALLS (CONT.) c. Blue Wave ® will not be responsible for damage caused to the CottonTails , the filter tank, or any of the internal components of the filter tank where a clarifier or other chemical additives that bond to particulate matter have been used in the pool.

  • Page 16: Important Do's & Don'ts

    19. IMPORTANT DO’S & DON’TS DO’s: 1. Be aware and make note of the filter pressure when the CottonTails are clean. Remove and clean the CottonTails when they appear dirty or the water flow from the pool’s return fitting seems low. 2.

  • Page 17: 90-Day Limited Warranty

    The model number and part numbers found within the assembly instructions will be required when submitting any parts requests or warranty claims. For further warranty information or inquiries, please call 1 (800) 759-0977 Blue Wave Products, Inc. ®...
  • Page 18 NBP6170, NBP6195 SKU# SYSTÈME DE FILTRATION À CARTOUCHE EASY CLEAN 200 MANUEL D’INSTRUCTION Des questions, des problèmes, des pièces manquantes? Avant de retourner chez votre détaillant, appelez notre ligne d'assistance aux consommateurs au 1-800-759-0977, du lundi au vendredi. 8h – 17h (HNC)
  • Page 19 TABLE DES MATIÈRES MERCI! ..................................3 INFORMATIONS DE SÉCURITÉ ............................ 3 INSTRUCTIONS DE SÉCURITÉ ............................4 INFORMATION S GÉNÉRALES ............................. 5 CONSIGNES DE SÉCURITÉ ............................5 DOMMAGES PENDANT LA LIVRAISON ........................6 GARANTIE IMPLICITE ..............................6 DOMMAGES RÉSULTANTS ............................6 DONNÉES TECHNIQUES ET SPÉCIFICATIONS ......................

  • Page 20: Merci

    INFORMATIONS DE SÉCURITÉ Félicitations, vous avez acheté un système de filtration de haute qualité de Blue Wave. Ce système de filtration a été fabriqué avec des matériaux de la plus haute qualité et testé en usine pour garantir des années de service sans problème.

  • Page 21: Instructions De Sécurité

    1. INSTRUCTIONS DE SÉCURITÉ AVERTISSEMENT! Lisez tous les avertissements et mises en garde indiqués ci-dessous. Le non-respect de ces consignes pourrait entraîner des blessures graves ou mortelles. AVERTISSEMENT : RISQUE DE PIÉGEAGE PAR ASPIRATION. Ne bloquez pas l'aspiration de la pompe à la pompe ou dans la piscine car cela peut causer des blessures graves ou la mort.

  • Page 22: Informations Générales

    2. INFORMATIONS GÉNÉRALES • Ce manuel fournit des informations relatives à l'installation, l'utilisation et l'entretien de notre système de filtration. Nous vous recommandons de lire ce manuel dans son intégralité et de le conserver pour référence future. • La pompe incluse avec le système de filtration est une pompe centrifuge horizontale. Pour que la pompe fonctionne correctement, la température de l'eau ne doit pas dépasser 35 °C (95 °F).

  • Page 23: Dommages Pendant La Livraison

    4. DOMMAGES PENDANT LA LIVRAISON Votre système de filtration a été soigneusement et professionnellement emballé pour la livraison. Veuillez vérifier que l'emballage n'est pas endommagé et que toutes les pièces sont dans la boîte. Les dommages causés au produit à la suite de l'expédition ne relèvent pas de la responsabilité du fournisseur et doivent être immédiatement signalés à...

  • Page 24: Données Techniques Et Spécifications

    7. DONNÉES TECHNIQUES ET SPÉCIFICATIONS 1. Débit : 1545 GPH 2. La pompe est auto-amorçante 3. Température maximale de l'eau : 35 °C (95 °F) 4. 250 W / 115 V / 60 HZ / 1/3 HP 5. Diamètre du reservoir : 10 po 6.

  • Page 25: Liste Des Pièces Et Schéma

    10. LISTE DES PIÈCES ET SCHÉMA SCHÉMA DES PIÈCES - SYSTÈME DE FILTRATION EASY CLEAN 200...
  • Page 26 10. LISTE DES PIÈCES ET SCHÉMA (SUITE) LISTE DES PIÈCES - SYSTÈME DE FILTRATION EASY CLEAN 200 Description des pièces QTÉ. MFG N BW N Pour modèle # NBP6170, NBP6195 RACCORD COUDÉ AF2501 NEP4166 AVEC JOINT TORIQUE 1 AF2502 NEP4167 NBP6170 BOUCHON D'ÉVENT D.AÉRATION...

  • Page 27: Positionnement De Votre Système De Filtration

    11. POSITIONNEMENT DE VOTRE SYSTÈME DE FILTATION POSITIONNEMENT DE VOTRE SYST ÈME DE FILTRE • Pour le meilleur fonctionnement de ce système de filtration avec les piscines hors sol, nous vous recommandons d'installer une écumoire dans votre piscine. Soit une écumoire intégrée (intégré à la paroi de la piscine) soit une écumoire suspendue (fixé...

  • Page 28: Schémas D'assemblage Et D'installation Du Filtre

    13. SCHÉMAS D'ASSEMBLAGE ET D'INSTALLATION DU FILTRE...

  • Page 29: Schémas D'installation Des Raccords D'entrée Et De Retour D'eau

    14. SCHÉMAS D'INSTALLATION DES RACCORDS D'ENTRÉE ET DE RETOUR D'EAU...
  • Page 30 14. SCHÉMAS D'INSTALLATION DES RACCORDS D'ENTRÉE ET DE RETOUR D'EAU...

  • Page 31: Instructions De Démarrage Du Système De Filtration

    15. INSTRUCTIONS DE DÉMARRAGE DU SYSTÈME DE FILTRATION 1. Une fois que le système de filtration a été correctement assemblé, que les CottonTails sont placés dans le réservoir et que les tuyaux sont connectés comme décrit ci-dessus; vous pouvez commencer la filtration. 2.

  • Page 32: Stockage Et Préparation Pour L'hiver

    16. NETTOYAGE DES BOULES DE FILTRATION COTTONTAILS c) Blue Wave ne sera pas responsable des dommages causés aux CottonTailsTM, au réservoir de filtration ou à l'un des composants internes du réservoir de filtration lorsqu'un clarificateur ou d'autres additifs chimiques qui se lient aux particules ont été utilisés dans la piscine.

  • Page 33: Choses Importantes À Faire Et À Ne Pas Faire

    19. CHOSES IMPORTANTES À FAIRE ET À NE PAS FAIRE À FAIRE : 1. Soyez attentif et notez la pression du filtre lorsque les CottonTails sont propres. Retirez et nettoyez les CottonTails lorsqu'ils semblent sales ou que le débit d'eau du raccord de retour de la piscine semble faible. 2.

  • Page 34: Garantie Limitée D'un An

    Pour plus d’information ou pour toute question, veuillez téléphoner au 1 (800) 759-0977 Ou, email warranty@bluewaveproducts.com Blue Wave Products, Inc. 101 N. Raddant Rd Batavia, IL 60510...
