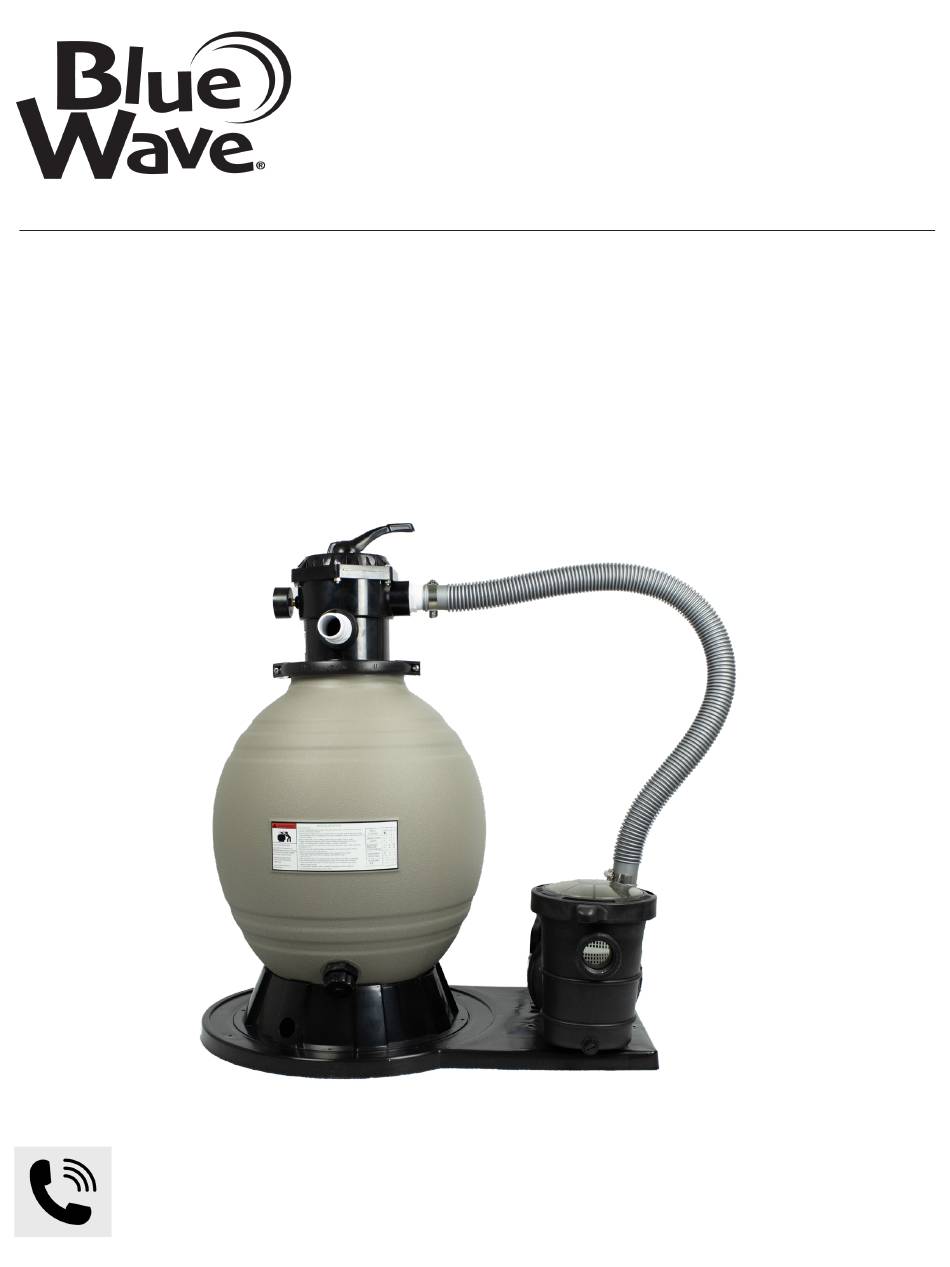

- Page 1 SKU# NE6150 / NE6170 SANDMAN™ SAND FILTER SYSTEM WITH PUMP INSTRUCTION MANUAL *INCLUDES BASE FOR BOTH THE FILTER AND PUMP Questions, problems, missing parts? Contact Blue Wave Customer Service at 1-800-759-0977, Monday – Friday. 8am – 5pm (CST) V2: 10/24...
-
Page 2: Safety Information
However, in the rare case of issues during assembly or use of this product, please contact Blue Wave Customer Service at 1-800-759-0977 for immediate assistance before contacting your retailer. Please read the warranty information at the back of these assembly instructions for further details. - Page 3 PARTS FOR SAND FILTER (NOT TO SCALE) NE6150 / NE6170 SHOWN ABOVE ARE THE PARTS INCLUDED WITH AN 18” FILTRATION NOTE SYSTEM. SOME OF YOUR PARTS MAY NOT BE THE EXACT SAME IF YOU HAVE A DIFFERENT SIZED FILTRATION SYSTEM.
- Page 4 PARTS FOR SAND FILTER (CONT.) NE6150 (18”) / NE6170 (22”) PART # DESCRIPTION NEP2121 18” Sand Filter Base NEP2122 22” Sand Filter Base NEP2123 Drain Plug Assembly NEP2124 Lateral for 18” and 22” Sand Filter NEP2125 Center Pipe Lateral Holder for 18” Sand Filter NEP2126 Center Pipe Lateral Holder for 22”...
-
Page 5: Product Specifications
PRODUCT SPECIFICATIONS NE6150 (18”) NE6170 (22”) FILTRATION 8 HR TURNOVER SAND ITEM # DESCRIPTION AREA CAPACITY REQUIRED NE6150 18” Sandman™ Filter w/ 1 HP Pump 1.75 ft² 16,000 gal 110 lbs NE6170 22” Sandman™ Filter w/ 1.5 HP Pump 2.64 ft² 24,000 gal 220 lbs... - Page 6 ASSEMBLING THE STANDPIPE The filter is partially assembled; however, nothing has been properly NOTE tightened. DO NOT operate the filter system without completing ALL assembly instructions. 1. Inside the tank, you will find the standpipe. Locate the plastic bag containing the laterals. 2.
- Page 7 FILLING THE TANK WITH SAND 1. The filter and pump should be attached to the base prior to filling the filter with sand, as it will be difficult to maneuver once the tank is full. 2. Before filling the tank with sand, cover the standpipe with a plastic bag to prevent the sand from entering the standpipe.
- Page 8 INSTALLING THE 6-WAY VALVE 1. Locate the O-ring on the bottom of the 6-way valve. Lubricate with the O-ring lube to ensure a proper seal on the tank. Push the O-ring against the lip of the valve. The O-ring MUST sit flat against the lip to protect from leaking at the valve 2.
- Page 9 ATTACHING THE HOSES AND CLAMPS 1. The valve ports are labeled “RETURN”, “PUMP”, and “WASTE” with raised letters next to the openings. Cover the threads of each straight fitting with plumber’s tape and thread one fitting into each of the 1-1/2” threaded openings on the valve. 2.
- Page 10 OPERATING YOUR FILTER (CONT.) 4. Remove the lid of the strainer basket on the pump and fill with water. These skimmer and return lines should be filled with water as well (when the water level is in a proper place in the pool, this will happen naturally).
-
Page 11: Troubleshooting
OPERATING YOUR FILTER (CONT.) The WASTE position does NOT allow water to pass through the filter. • If there is a point where you would like to take water directly out of the pool, this is the option that allows you to do so. •... - Page 12 WINTERIZING • At the end of the season, once you disconnect the filter system, remove the valve from the tank. The valve selector handle should be positioned BETWEEN any of the notches to allow for air ventilation through the valve to protect it from cracking. •...
-
Page 13: Year Limited Warranty
The model number and part numbers found within the assembly instructions will be required when submitting any parts requests or warranty claims. For further warranty information or inquiries, please call 1-(800) 759-0977. Or, email warranty@bluewaveproducts.com Blue Wave Products, Inc. 101 N. Raddant Rd Batavia, IL 60510... -
Page 14: Manuel D'instruction
AU SABLE SANDMAN™ AVEC POMPE MANUEL D’INSTRUCTION * INCLUS LE FILTRE POUR LA BASE ET LE RÉSERVOIIR Questions, problèmes, pièces manquantes? Contactez le service client de Blue Wave au 1-800-759-0977, du lundi au vendredi. 8h - 17h (CST) V2: 10/24... -
Page 15: Informations De Sécurité
MERCI! Merci d’avoir acheté ce produit. Nous travaillons 24 heures sur 24 et dans le monde entier pour nous assurer que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors de l’assemblage ou de l’utilisation de ce produit, veuillez contacter notre service d’assistance téléphonique aux consommateurs au 800-759-0977 pour obtenir une aide immédiate avant de contacter votre détaillant. - Page 16 PIÈCES POUR LE FILTRE À SABLE NE6150 / NE6170 LES PIÈCES INDIQUÉES CI-DESSUS SONT CELLES INCLUSES DANS UN NOTE SYSTÈME DE FILTRATION DE 18”. CERTAINES PIÈCES PEUVENT ÊTRE DIFFÉRENTES SI VOUS AVEZ UN SYSTÈME DE FILTRATION DE TAILLE DIFFÉRENTE.
- Page 17 PIÈCES POUR LE FILTRE À SABLE (SUITE) NE6150 (18”) / NE6170 (22”) PART # DESCRIPTION NEP2121 Base du filtre à sable de 18 pouces NEP2122 Base du filtre à sable de 22 pouces NEP2123 Ensemble du bouchon de vidange NEP2124 Latéral pour filtre à...
-
Page 18: Spécifications Du Produit
SPÉCIFICATIONS DU PRODUIT NE6150 (18”) NE6170 (22”) FILTRATION 8 HR TURNOVER SAND ITEM # DESCRIPTION AREA CAPACITY REQUIRED NE6150 18” Sandman™ Filter w/ 1 HP Pump 1.75 ft² 16,000 gal 110 lbs NE6170 22” Sandman™ Filter w/ 1.5 HP Pump 2.64 ft²... - Page 19 ASSEMBLAGE DE LA BORNE-FONTAINE Le filtre est partiellement assemblé, mais rien n’a été correctement serré. NOTE NE PAS faire fonctionner le système de filtration sans avoir suivi TOUTES les instructions d’assemblage. 1. À l’intérieur du réservoir, vous trouverez la borne-fontaine. Localisez le sac en plastique contenant les latéraux.
- Page 20 REMPLISSAGE DU RÉSERVOIR AVEC DU SABLE 1. Le filtre et la pompe doivent être fixés à la base avant de remplir le filtre de sable, car il sera difficile de les manoeuvrerune fois le réservoir rempli. 2. Avant de remplir le réservoir de sable, couvrez le tuyau vertical avec un sac enplastique pour éviter que le sable ne pénètre dans le tuyau vertical.
- Page 21 INSTALLATION DE LA VANNE À 6 VOIES 1. Localisez le joint torique sur la partie inférieure de la valve à 6 voies. Lubrifiez-le avec le lubrifiant pour joint torique afin d’assurer une bonneétanchéité sur le réservoir. Poussez le joint torique contre la lèvre de la vanne.
- Page 22 FIXATION DES TUYAUX ET DES COLLIERS 1. Les ouvertures de la valve sont étiquetées “RETURN”, “PUMP”, et “WASTE” avec des lettres en relief à côté desouvertures. Couvrez les filets de chaque raccord droit avec du ruban Teflon et vissez un raccord à chacune des ouvertures filetées de 1-1/2”...
- Page 23 FONCTIONNEMENT DE VOTRE FILTRE (SUITE) 4. Retirez le couvercle du panier filtrant de la pompe (le cas échéant) et remplissez-le d’eau. Ces lignes d’écumoire et de retourdoivent également être remplies d’eau (lorsque le niveau d’eau est à un endroit approprié dans la piscine, cela se feranaturellement). 5.
- Page 24 FONCTIONNEMENT DE VOTRE FILTRE (SUITE) La position WASTE ne permet PAS à l’eau de passer à travers le filtre. • S’il y a un moment où vous souhaitez retirer l’eau directement de la piscine, c’est l’option qui vous permet de le faire. •...
- Page 25 HIVERNISATION • À la fin de la saison, une fois que vous avez déconnecté le système de filtration, retirez la vanne du réservoir. Lapoignée de sélection de la vanne doit être positionnée ENTRE les encoches pour permettre une ventilation del’air à travers la vanne afin de la protéger contre les fissures. •...
- Page 26 Pour plus d’information ou pour toute question, veuillez téléphoner au 1 (800) 759-0977 Ou, email warranty@bluewaveproducts.com Blue Wave Products, Inc. 101 N. Raddant Rd Batavia, IL 60510...
