Betriebsanleitung - Zivko Edge 540

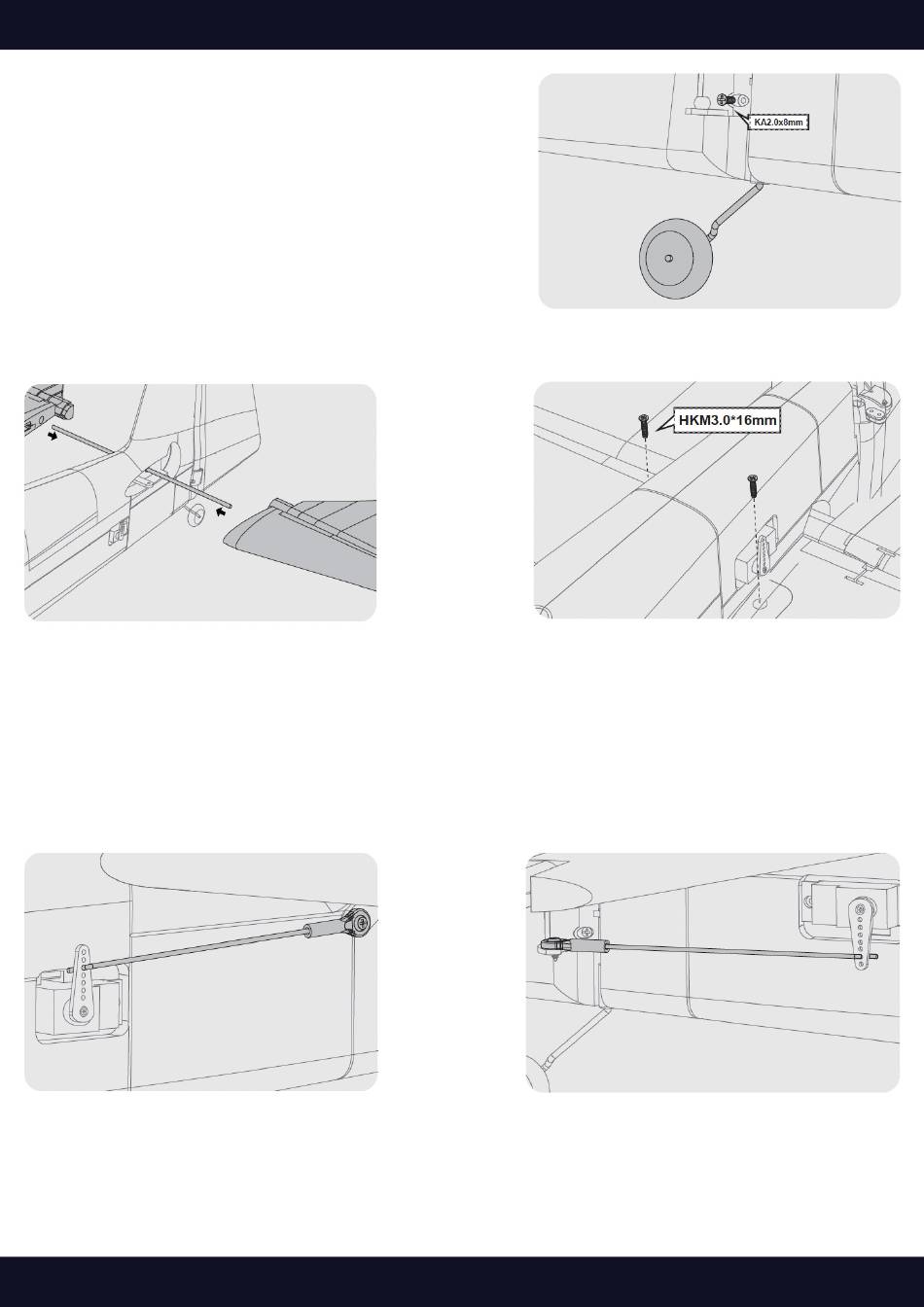

Einbau des hinteren Fahrwerksatzes
1. Montieren Sie das hintere Fahrwerk vorsichtig
mit den mitgelieferten Schrauben am Seitenleit-
werk, wie abgebildet.
Einbau des horizontalen Stabilisators
1. Schieben Sie den Höhenleitwerks-
holm in die Durchgangsöffnung am
Heck des Flugzeugs.
2. Bauen Sie das zweiteilige Höhen-
leitwerk wie abgebildet ein. Stellen
Sie sicher, dass das Steuerhorn nach
unten zeigt.
Einbau des Gestänges
1. Bringen Sie die Schubstange wie
abgebildet am Steuerhorn des
Höhenleitwerks an.
6
3. Befestigen Sie das Höhenleitwerk
mit den mitgelieferten Schrauben.
2. Bringen Sie die Schubstange wie
abgebildet am Steuerhorn des
Seitenleitwerks an.
