Betriebsanleitung - Zivko Edge 540

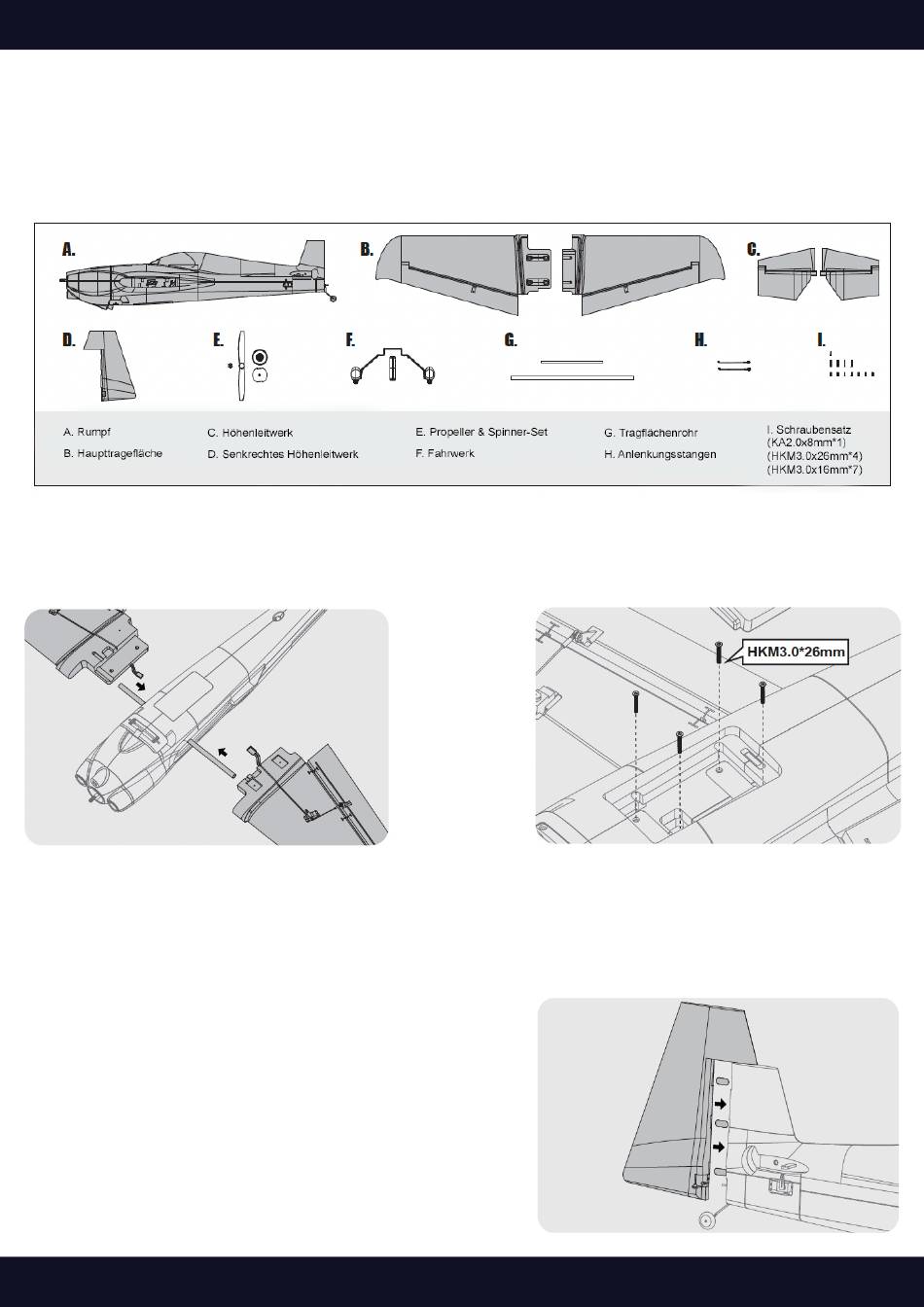

Inhalt des Kits

Bitte überprüfen Sie vor dem Zusammenbau den Inhalt des Bausatzes. Unten ist der Inhalt
des Kits mit Etiketten abgebildet. Sollten Teile fehlen oder defekt sein, geben Sie bitte den Na-
men oder die Teilenummer an (siehe Ersatzteilliste am Ende des Handbuchs) und wenden Sie
sich an Ihr Fachgeschäft.

Montage

Montage der Haupttragfläche
1. Schieben Sie den Flügelholm wie
gezeigt in die Rumpfdurchführung.
2. Verbinden Sie die Flügelhälften mit
dem Flügelholm.
Einbau des Seitenleitwerks
1. Befestigen Sie das Seitenleitwerk mit Klebstoff
am Rumpf.
www.modster.at
3. Setzen Sie die Flügelhälften in die
Rumpfausschnitte ein.
4. Befestigen Sie den Flügelsatz mit
den mitgelieferten Schrauben wie
abgebildet.
5
