V7 UPS2URM3000DC-NC-1E User Manual page 98

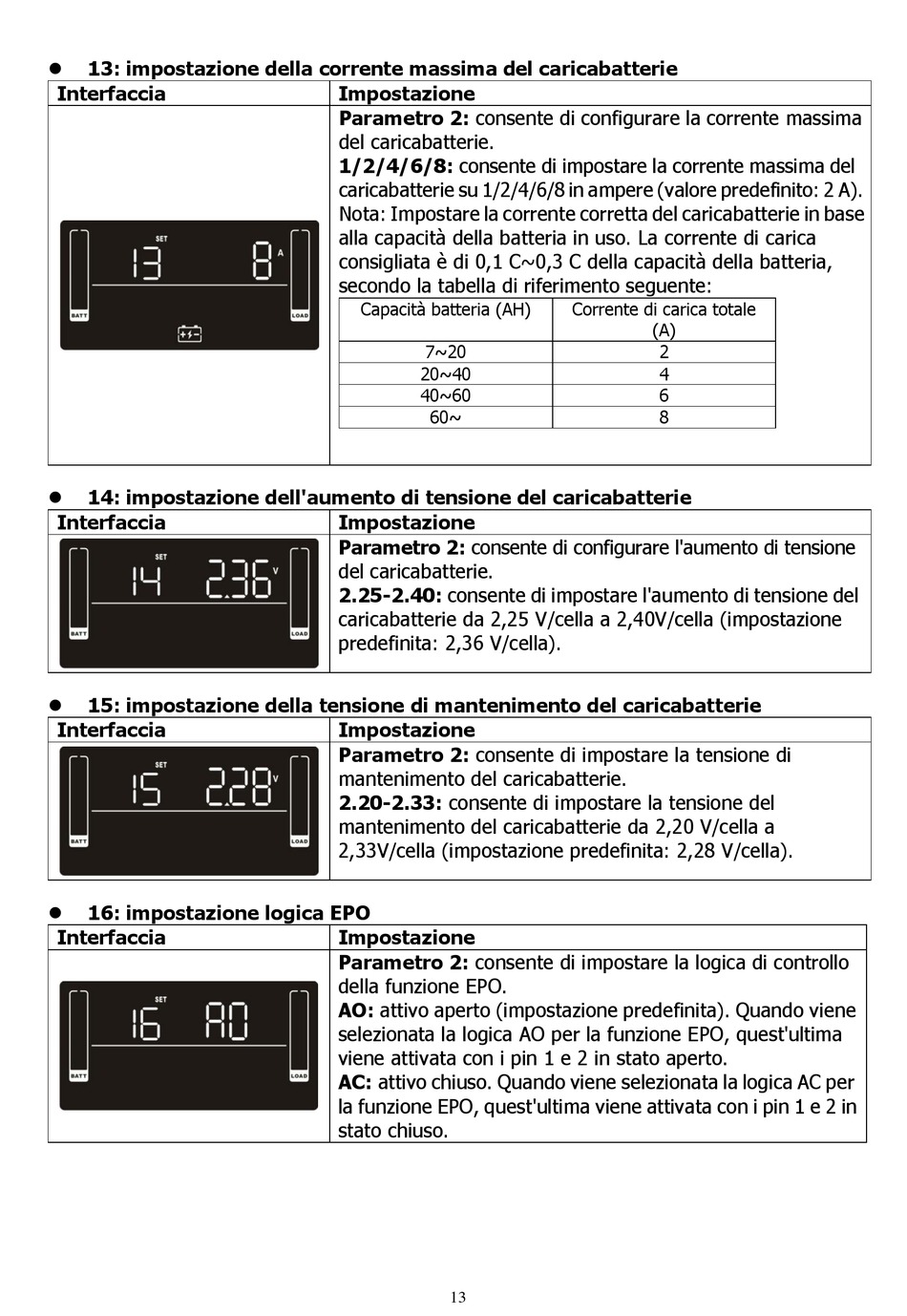

13: impostazione della corrente massima del caricabatterie

Interfaccia
14: impostazione dell'aumento di tensione del caricabatterie

Interfaccia
15: impostazione della tensione di mantenimento del caricabatterie

Interfaccia
16: impostazione logica EPO

Interfaccia
Impostazione
Parametro 2: consente di configurare la corrente massima
del caricabatterie.
1/2/4/6/8: consente di impostare la corrente massima del
caricabatterie su 1/2/4/6/8 in ampere (valore predefinito: 2 A).
Nota: Impostare la corrente corretta del caricabatterie in base
alla capacità della batteria in uso. La corrente di carica
consigliata è di 0,1 C~0,3 C della capacità della batteria,
secondo la tabella di riferimento seguente:
Capacità batteria (AH)
7~20
20~40
40~60
60~
Impostazione
Parametro 2: consente di configurare l'aumento di tensione
del caricabatterie.
2.25-2.40: consente di impostare l'aumento di tensione del
caricabatterie da 2,25 V/cella a 2,40V/cella (impostazione
predefinita: 2,36 V/cella).
Impostazione
Parametro 2: consente di impostare la tensione di
mantenimento del caricabatterie.
2.20-2.33: consente di impostare la tensione del
mantenimento del caricabatterie da 2,20 V/cella a
2,33V/cella (impostazione predefinita: 2,28 V/cella).
Impostazione
Parametro 2: consente di impostare la logica di controllo
della funzione EPO.
AO: attivo aperto (impostazione predefinita). Quando viene
selezionata la logica AO per la funzione EPO, quest'ultima
viene attivata con i pin 1 e 2 in stato aperto.
AC: attivo chiuso. Quando viene selezionata la logica AC per
la funzione EPO, quest'ultima viene attivata con i pin 1 e 2 in
stato chiuso.
13
Corrente di carica totale
(A)
2
4
6
8
