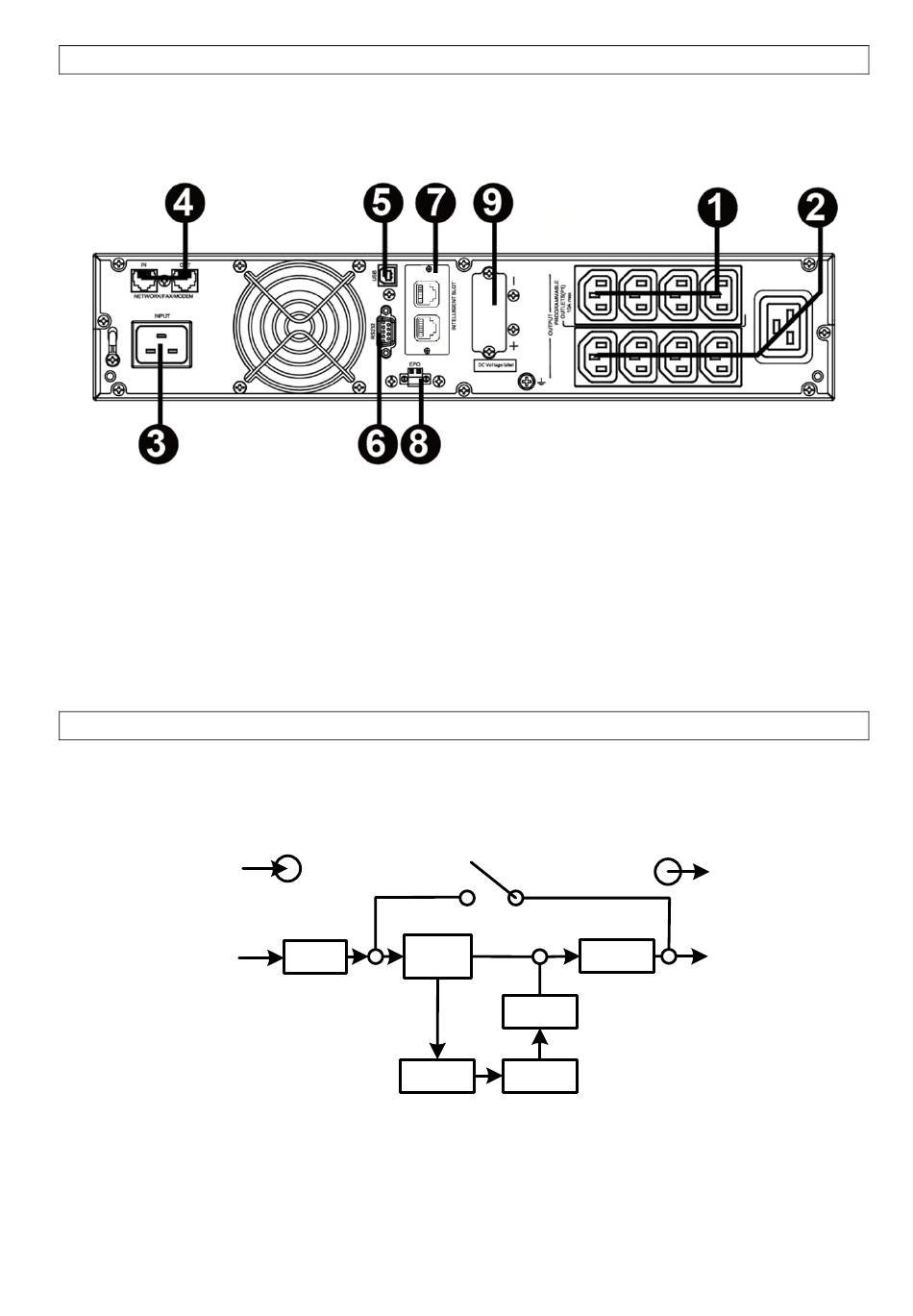

1.1 Vista del panel trasero

NOTA: antes de la instalación, inspeccione la unidad para comprobar si ha sufrido daños
durante el transporte.
TIPO IEC
1. Salidas programables: conéctelas a cargas no críticas.
2. Tomas de salida: conéctelas a cargas críticas.
3. Cable de entrada de CA.
4. Protección contra sobrevoltajes para redes/faxes/módems.
5. Puerto de comunicaciones USB.
6. Puerto de comunicaciones RS-232.
7. Puerto inteligente SNMP.
8. Conector de la función de apagado de emergencia (EPO).
9. Conexión de la batería externa (no compatible).
1.2 Funcionamiento
El SAI está formado por la entrada de suministro eléctrico, los filtros EMI/RFI, el rectificador/PFC,
el inversor, el cargador de batería, el transformador de CC a CC, la batería, el bypass dinámico y la
salida del SAI.
Input
EMI/RFI
Rectifier
Filters
Dynamic
Bypass
/PFC
DC-to-DC
Converter
Battery
Battery
Charger
1
Output
Inverter
