Betrieb - V7 UPS2URM3000DC-NC-1E User Manual

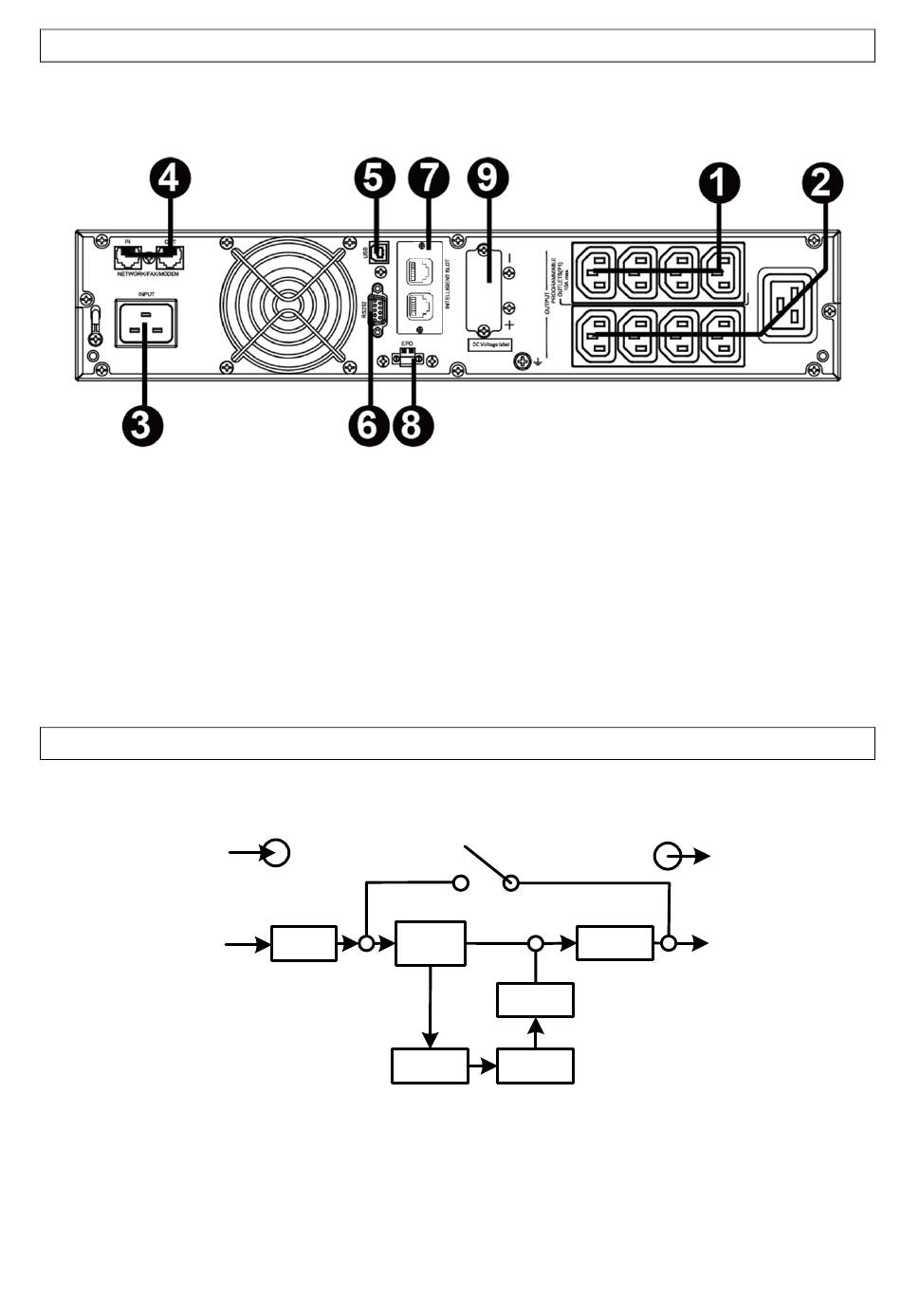

1.1 Ansicht Rückseite
HINWEIS: Bitte überprüfen Sie das Gerät vor der Installation auf Transportschäden.
IEC-TYP
1. Programmierbare Anschlüsse: zum Anschluss nicht-kritischer Lasten.
2. Ausgangsbuchsen: zum Anschluss anwendungskritischer Lasten.
3. Wechselstrom-Eingangskabel
4. Überspannungsschutz für Netzwerk/Fax/Modem
5. USB-Kommunikationsport
6. RS-232-Kommunikationsport
7. Intelligenter SNMP-Anschluss
8. Anschluss für Notabschaltungsfunktion (EPO)
9. Externer Akkuanschluss (nicht unterstützt)

1.2 Betrieb

Die USV besteht aus Netzeingang, EMI-/RFI-Filtern, Gleichrichter/PFC, Wechselrichter,
Akkuladegerät, Gleichspannungswandler, Akku, dynamischem Bypass und USV-Ausgang.
Input
EMI/RFI
Filters
Dynamic
Bypass
Rectifier
/PFC
DC-to-DC
Converter
Battery
Battery
Charger
1
Output
Inverter
