HOLZMANN-MASCHINEN GmbH
Marktplatz 4 · 4170 Haslach · Austria
Telefon +43.(0)7289.71562-0
Telefax +43.(0)7289.71562-4
Email info@holzmann-maschinen.at
DEUTSCH
Gewerbepark 8 · 4707 Schlüsslberg · Austria
Telefon +43.(0)7248.61116-0
Telefax +43.(0)7248.61116-6
www.holzmann-maschinen.at
HOLZMANN FS 200SF
ENGLISH
www.holzmann-maschinen.at
Revision 1 / 13.10.10
Advertisement
Table of Contents
Related Manuals for Holzmann FS 200SF
Summary of Contents for Holzmann FS 200SF
- Page 1 HOLZMANN-MASCHINEN GmbH Marktplatz 4 · 4170 Haslach · Austria Gewerbepark 8 · 4707 Schlüsslberg · Austria Telefon +43.(0)7289.71562-0 Telefon +43.(0)7248.61116-0 Telefax +43.(0)7289.71562-4 Telefax +43.(0)7248.61116-6 Email info@holzmann-maschinen.at www.holzmann-maschinen.at HOLZMANN FS 200SF DEUTSCH ENGLISH Revision 1 / 13.10.10 www.holzmann-maschinen.at...
- Page 2 www.holzmann-maschinen.at...
- Page 4 Diese Bedienungsanleitung enthält Informationen instructions for the installation and correct use of und wichtige Hinweise zur Inbetriebnahme und the milling machine FS 200SF. Handhabung der Tischfräsmaschine FS 200SF. This manual is part of the machine and may not be Die Bedienungsanleitung ist Bestandteil der Ma- stored separately from the machine.
- Page 6 www.holzmann-maschinen.at...
- Page 8 www.holzmann-maschinen.at...
-
Page 10: Safety Rules
DO NOT touch leading machine parts. Prior to any Cleaning, Check, maintenance or tool change shut the machine of and disconnect it from the power supply in order to prevent unintended start up of the machine. www.holzmann-maschinen.at... -
Page 11: Maintain Tools With Care
NEVER FORCE YOUR MACHINE It will do a better job if used at its designed output rate. Forcing your machine shortens it`s lifespan, may cause machine defects and poses a security risk. DO NOT OVERREACH Keep proper footing and balance at all times. SECURE SMALL WORKPIECES When processing small workpieces, fix them with a suitable de- vice like a vice, downholder, to avoid accidents. -
Page 12: Workplace Requirements
HOLZMANN Maschinen cannot be made Never attempt to remove too much liable for any damages to machine and material in one pass. You will enjoy... -
Page 13: Machine Specification

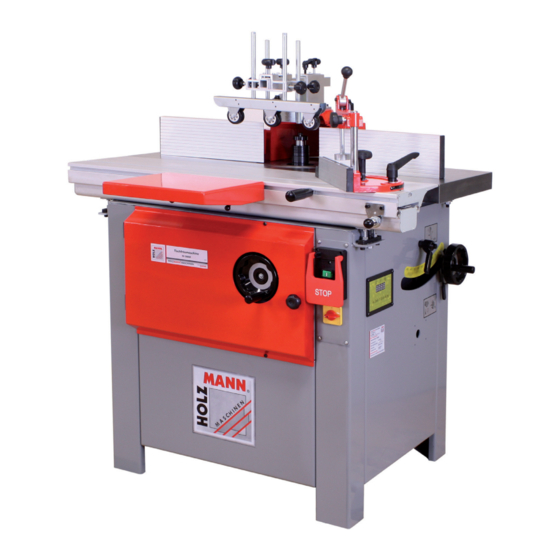

MACHINE SPECIFICATION ASSEMBLY The FS 200SF is a High Quality spindle The machine is shipped partly disassemb- moulder for the sophisticated private user led. When you unpack the machine check or as well for professional workshops re- it for: quiring the machine for processing small... -
Page 14: Operation
>> Spin the pulley by hand to ensure Electrical connection cables must comply proper tracking. with the regulations applicable in your >> Close the machine housing door. country. >> For belt change follow principally the same procedure as described above! www.holzmann-maschinen.at... - Page 15 SPINDLE HEIGHT ADJUSTMENT See Fig. K: >> unplug the machine from the power >> Loosen the fence lock handle (h) connection. >> Turn the spindle latch setting knob (k)until the fence is set to the See Fig. H: desired position. >>...
-
Page 16: Maintenance
- this could cause belt slips during operation. You should replace at least once a year the V-belt. For V-Belt change consult the section of V-belt tensioning in this manual. After loosening the old belt, just remove it and install the new one. www.holzmann-maschinen.at... -
Page 17: Troubleshooting
TROUBLESHOOTING CAUSE SOLUTION PROBLEM Motor is slow or weak Voltage from power source Request a voltage check is low or unstable. from the local power com- Circuit is overload with pany. appliances, lights or other Do not use other applian- electrically powered equip- ces or electrically powered ment... - Page 18 Motor trips circuit brakers Dull milling tool Replace Power switch has a defect have the power switch re- placed Spindle moulder is noisy Motor is loose or defective have the motor checked/ when running and this is repaired not due to vibration www.holzmann-maschinen.at...
-
Page 19: Guarantee And Service
GUARANTEE & SERVICE GUARANTEE TERMS insufficient knowledge to operate the ma- chine correctly or by damages caused by This HOLZMANN machine is a high quali- insufficiencies in the power supply. ty product and has been produced within HOLZMANN MASCHINEN furthermore... - Page 20 Vergewissern Sie sich dass das Speisestromnetz den Anforde- rungen der Maschine genügt - Prüfen Sie hierfür die V/Hz/Ph Anforderungen auf Typenschild sowie Motor der Maschine. Elektrische Prüfungen und der elektrische Anschluss dürfen nur von einem Elektriker vorgenommen werden. Berühren Sie keine leitenden Bauteile der Maschine -Stromschlaggefahr! www.holzmann-maschinen.at...
- Page 21 ÜBERLASTEN SIE DIE MASCHINE NICHT Sie erzielt bessere Ergebnisse, wenn sie im Rahmen ihres Leis- tungspotentials belastet wird. Das andauernde Überlasten der Maschine verkürzt außerdem dessen Lebensspanne, und kann zu plötzlichen Maschinendefekten und zu darausfolgenden Ge- fahrensituationen führen. ACHTEN SIE AUF SICHEREN STAND Achten Sie stets auf sicheren Stand beim Arbeiten, tragen Sie rutschfeste Schuhe und übergreifen Sie nicht mit den Armen.
- Page 22 Werkstückzufuhr, lassen Sie die Schnitt- UNSACHGEMÄßER BETRIEB profile die Arbeit machen. Richten Sie die Vorschubgeschwindigkeit dem Material HOLZMANN Maschinen übernimmt grund- sowie dem Schnittprofil an. sätzlich kenerlei Haftung für Schäden an Versuchen Sie nicht, mit Gewalt viel Ma- Mensch und Maschine, die direkte oder...
-
Page 23: Montage
2. MASCHINENBESCHREIBUNG MONTAGE Die FS 200SF ist eine hochwertige Die Maschine wir vormontiert ausgelie- Tischfräsmaschine zur Bearbeitung von fert. Prüfen Sie nach Erhalt der Maschine Holzwerkstoffen, konzipiert für den an- diese auf Transportschäden. spruchsvollen Privatanwender als auch Sichtbare Transportschäden müssen be- für den professionellen Einsatz in kleine-... -
Page 24: Betrieb
Position mit der Schraube (a). um 180° zu drehen. >> Drehen Sie die Riemenscheibe um Stromzuleitungen müssen ausreichenden den Lauf des Riemens zu Querschnitt /min. 2,5mm² / aufweisen kontrollieren und sollten nicht länger als 10m sein. >> Schließen Sie die Gehäusetüre www.holzmann-maschinen.at... - Page 25 SPINDELHÖHE EINSTELLEN VORSCHUBROLLEN EINSTELLEN >> Trennen Sie die Maschine von der Siehe Abb. L Stromversorgung. >> Lösen Sie den Fixierknauf mit Gewinde M8x25 (a) Siehe Abb. H: >> Verstellen Sie die Vorschubrollen >> Lösen Sie die Spindelfixierung (a). so, dass sie mittig über dem >>...
-
Page 26: Wartung
Kraftüberträgung be- einträchtigt wird und der Riemen unter Belastung auf der Riemenscheibe zum Rutschen anfängt. Zu starkes Spannen der Riemen beschä- digt den Antriebsmechanismus. Wechseln Sie einmal jährlich den Rie- men. www.holzmann-maschinen.at... -
Page 27: Fehlerbehebung
FEHLERBEHEBUNG MÖGLICHE URSACHE LÖSUNGSVORSCHLÄGE PROBLEM Motor bringt keine Leistung Probleme bei der Stromver- Lassen Sie die Stromver- sorgung (Schwankung V. sorgung überprüfen. Der Stromkreis ist mit an- In diesem Falle Anzahl der deren Stromverbrauchern anderen Stromverbraucher bereits ausgelastet. reduzieren. Bei 400V, 3Phasen model: Lassen Sie dies durch einen Motor bekommt nicht Elektriker prüfen! -
Page 28: Garantie & Service
Sie beste Lösung zu finden. GEWÄHRLEISTUNG Gewährleistungsansprüchen wen- den Sie sich mit folgenden Daten an Ih- ren HOLZMANN Händler, bei dem Sie das Produkt erworben haben: >> Kurze Problembeschreibung: Was ist das Problem? Umstände, Auslöser ... >> Kopie des Kaufbeleges Bei Ersatzteilanforderungen bitten wir Sie zusätzlich eine Kopie der Ersatzteilzeich-... - Page 30 www.holzmann-maschinen.at...
- Page 32 www.holzmann-maschinen.at...
- Page 34 www.holzmann-maschinen.at...
- Page 36 www.holzmann-maschinen.at...
- Page 38 www.holzmann-maschinen.at...
- Page 40 www.holzmann-maschinen.at...
- Page 42 www.holzmann-maschinen.at...
-
Page 43: Konformitätserklärung / Declaration Of Conformity
Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns schriftlich abgestimmt. MACHINE TYPE / MASCHINENTYPE single spindle vertical moulding machine / Vertikalspindel Tischfräsmaschine MODEL NAME / MODELLBEZEICHNUNG HOLZMANN FS 200SF (MX5110) DIRECTIVES / RICHTLINIEN 2006/42/EC 2006/95/EC REGISTRATION NUMBERS / REGISTRIERUNGSNUMMERN... - Page 44 www.holzmann-maschinen.at...
