R125 0GS/GP/ADV - R1200GS/EXC./RALL. - F850GS - F750GS
RE F 9847
1 Person
20 min
EASY
ID
PIEZA/PART
1
2
3
4
5
6
7
8
9
10

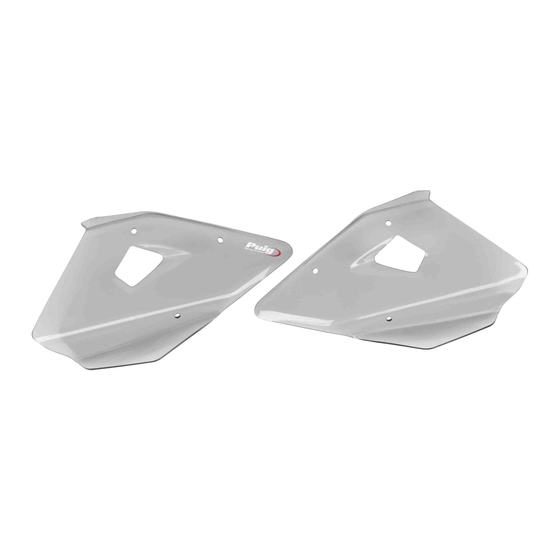

DEFLECTOR E S SUPE R IO RE S - UP PE R DE F L EC TORS - O BE R DE F LE K TOR E N
DESCRIPCIÓN
Deflector izquierdo
Deflector derecho
Soporte izquierdo (L)
Soporte derecho (R)
Casquillo Ø8 x Ø14 x 3,5
Tapón tornillo M5 ISO 7380
Tornillo Allen M5x11 Ø11 ISO 7380
Arandela nylon M5x1
Separador de silicona Ø8 x 2
Arandela de goma Ø4,5 x Ø11 x 2
www.puig.tv
www.puigusa.com
BMW
DESCRIPTION
Left deflector
Right deflector
Left support (L)
Right support (R)
Ø8 x Ø14 x 3,5 bush
M5 ISO 7380 screw cap
M5x11 Ø11 ISO 7380 Allen screw
M5x1 nylon washer
Ø8 x 2 silicon adhesive spacer
Ø4,5 x Ø11 x 2 Rubber washer
Pg. 1/4
info@puig.tv
info@puigusa.com
Nº 10
Nº T25
Nº T30
ALLEN
Nº 3
QTY
REF
1
9847F/H/WM3
1
9847F/H/WM3
1
SOPOR-2P-6-9847
1
SOPOR-2P-6-9847
2
CASQUI------182
6
TAPON--------85
6
TORNI-AI----520
6
ARNV0000000245
2
ADHESI-GT-D8---
6
