V4.0
8536708

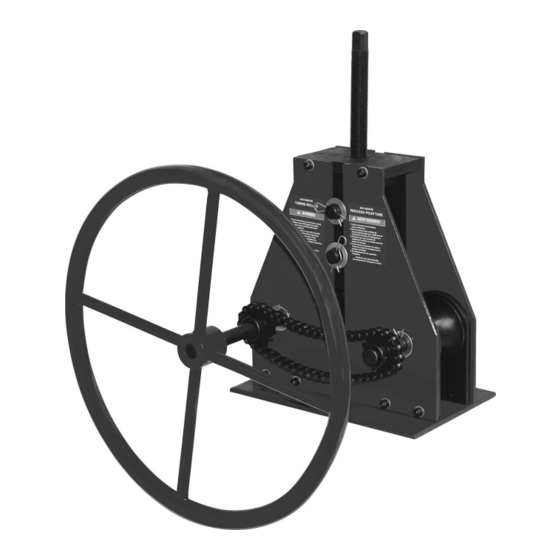

Tubing Bender
User Manual
Please read and understand all instructions before use. Retain this manual for
future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8536708 and is the answer not in the manual?

Questions and answers

Summary of Contents for Power Fist 8536708

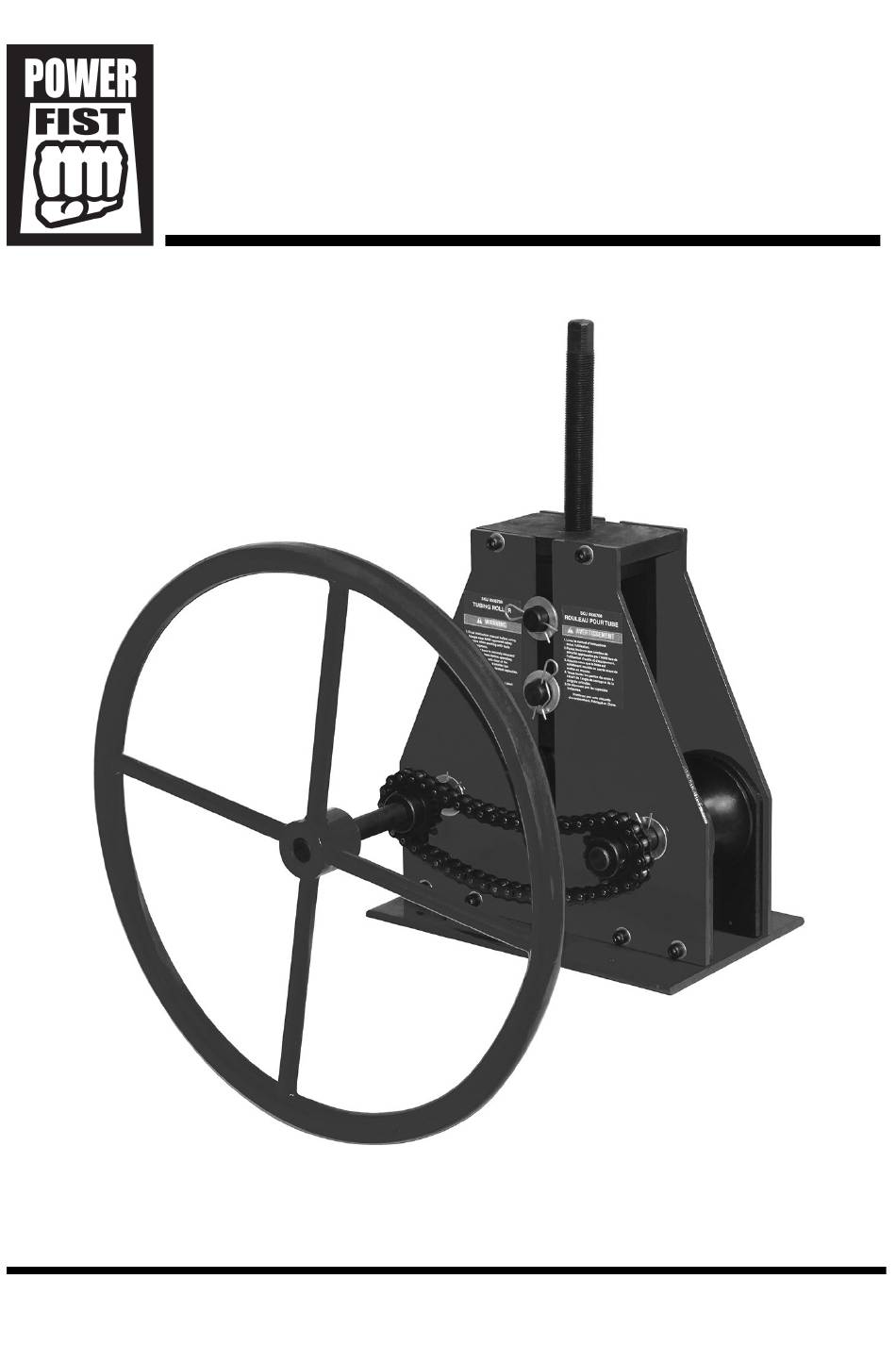

  • Page 1 V4.0 8536708 Tubing Bender User Manual Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2: Specifications

    8536708 Tubing Bender V4.0 Tubing Bender SPECIFICATIONS Max. Bending Capacity 3/4 to 2 in. Max. Bending Radius 360° Max Capacity of Round Tubing 2 x 0.0787 in. (#50 x 2 mm) Dies Sizes 1, 1-1/2 and 2 in. Material Steel construction Dimensions 25-19/32 x 20-5/16 x 13-3/8 in.
  • Page 3: Work Area

    V4.0 Tubing Bender 8536708 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.
  • Page 4: Personal Precautions

    8536708 Tubing Bender V4.0 Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
  • Page 5: Assembly And Installation

    V4.0 Tubing Bender 8536708 UNPACKING WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage.
  • Page 6: Operation

    8536708 Tubing Bender V4.0 OPERATION • This tool is intended to bend mild steel, copper and aluminum tubing. It can be used for bending exhaust pipe, water pipe and electrical conduit. Do not bend plastic or PVC pipe with this tool.
  • Page 7: Care And Maintenance

    V4.0 Tubing Bender 8536708 Using a hex key, loosen & remove the two Screws (#5) at the top face of the Side Plate (#1). Unbolt the entire unit from the mounting surface and turn the unit on its side. Using a hex key, loosen & remove the screws (#23) (closest to the driveshaft side) attaching the Base (#7) to the Lower Roller Plate (#12).
  • Page 8: Maintenance Schedule

    8536708 Tubing Bender V4.0 MAINTENANCE SCHEDULE Maintenance Before After Weekly Monthly Every 6 Yearly Type Months Inspect tool for damage Wipe off with clean cloth Oil moving parts with a light oil TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing.
  • Page 9: Parts Breakdown

    V4.0 Tubing Bender 8536708 PARTS BREAKDOWN PARTS LIST DESCRIPTION Shaft Side Plate U Bracket Side Plate Washer Lower Roller Plate Top Plate 13-01 2 in. Upper Round Tube Die Spring Clip 13-02 2 in. Lower Round Tube Screw Bearing Washer...
  • Page 10 8536708 Tubing Bender V4.0 25-01 1-1/2 in. Upper Round Tube Die Chain 25-02 1-1/2 in. Lower Round Chain Wheel Tube Die Screw Locking Pin Screw Hex Key Wrench 24-01 1 in. Upper Round Tube Die 1 Hex Key Wrench 24-02 1 in. Lower Round Tube...
  • Page 11 V4.0 Tubing Bender 8536708 Visit www.princessauto.com for more information...
  • Page 12 8536708 Tubing Bender V4.0 For technical questions call 1-800-665-8685...
  • Page 13 V 4,0 8536708 Cintreuse à tubes Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 14: Spécifications

    8536708 Cintreuse à tubes V 4,0 Cintreuse à tubes SPÉCIFICATIONS Capacité de flexion max. 2 po Rayon de cintrage max. 360 ° Max Capacity of Round Tubing 2 x 0.0787 in. (50 x 2 mm) Formats des matrices 1, 1 1/2 et 2 po Matériau...
  • Page 15: Aire De Travail

    V 4,0 Cintreuse à tubes 8536708 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures...
  • Page 16: Précautions Personnelles

    8536708 Cintreuse à tubes V 4,0 Portez un écran facial panoramique de type approprié avec les lunettes de sécurité puisque cette tâche peut créer des copeaux, des matières abrasives ou des particules. Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil.
  • Page 17: Assemblage Et Installation

    V 4,0 Cintreuse à tubes 8536708 N’utilisez pas l’outil si des pièces présentent des dommages ou sont déplacées. Réparez ou remplacez les pièces. Vérifiez que tous les boulons et les écrous applicables soient serrés fermement. Placez la cintreuse à tubes sur une surface solide et au niveau pouvant supporter le poids de la cintreuse à...
  • Page 18 8536708 Cintreuse à tubes V 4,0 Il est important d'installer des rouleaux de la taille prescrite avant l'utilisation. Retirez l'agrafe-ressort (no 4) des arbres (n 10, 15 et 18). Enlevez les rondelles (n 2) et sortez les arbres des rouleaux (n 10, 15 et 18).
  • Page 19 V 4,0 Cintreuse à tubes 8536708 • Le rayon de cintrage minimal possible d'un tube varie en fonction de son diamètre et de l'épaisseur de sa paroi. Les tubes extra lourds peuvent être cintrés sur un rayon plus petit que les tubes de paroi plus mince qui présentent un diamètre identique.
  • Page 20: Soin Et Entretien

    8536708 Cintreuse à tubes V 4,0 Déboulonnez le module complet de la surface de montage et tournez celui- ci sur son côté. Au moyen d’une clé hexagonale, desserrez et enlevez les vis (n 23) (les plus rapprochées du côté de l’arbre d’entraînement) retenant la base (n à...
  • Page 21: Dépannage

    V 4,0 Cintreuse à tubes 8536708 AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil. Un outil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres. TABLEAU D'ENTRETIEN Type Avant Après Chaque Chaque...
  • Page 22: Liste Des Pièces

    8536708 Cintreuse à tubes V 4,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Arbre Plaque latérale du support Plaquette latérale en U Rondelle Plaque à rouleau inférieure 4 Plaque supérieure 13-01 Matrice pour tube rond Agrafe-ressort supérieure de 2 po...
  • Page 23 V 4,0 Cintreuse à tubes 8536708 Volant 24-02 Matrice pour tube rond inférieure de 1 po Arbre d'entraînement 25-01 Matrice pour tube rond Goupille supérieure de 1-1/2 po Chaîne 25-02 Matrice pour tube rond Couvercle de chaîne inférieure de 1-1/2 po Goupille Clé...
  • Page 24 8536708 Cintreuse à tubes V 4,0 En cas de questions techniques, appelez le 1-800-665-8685...
