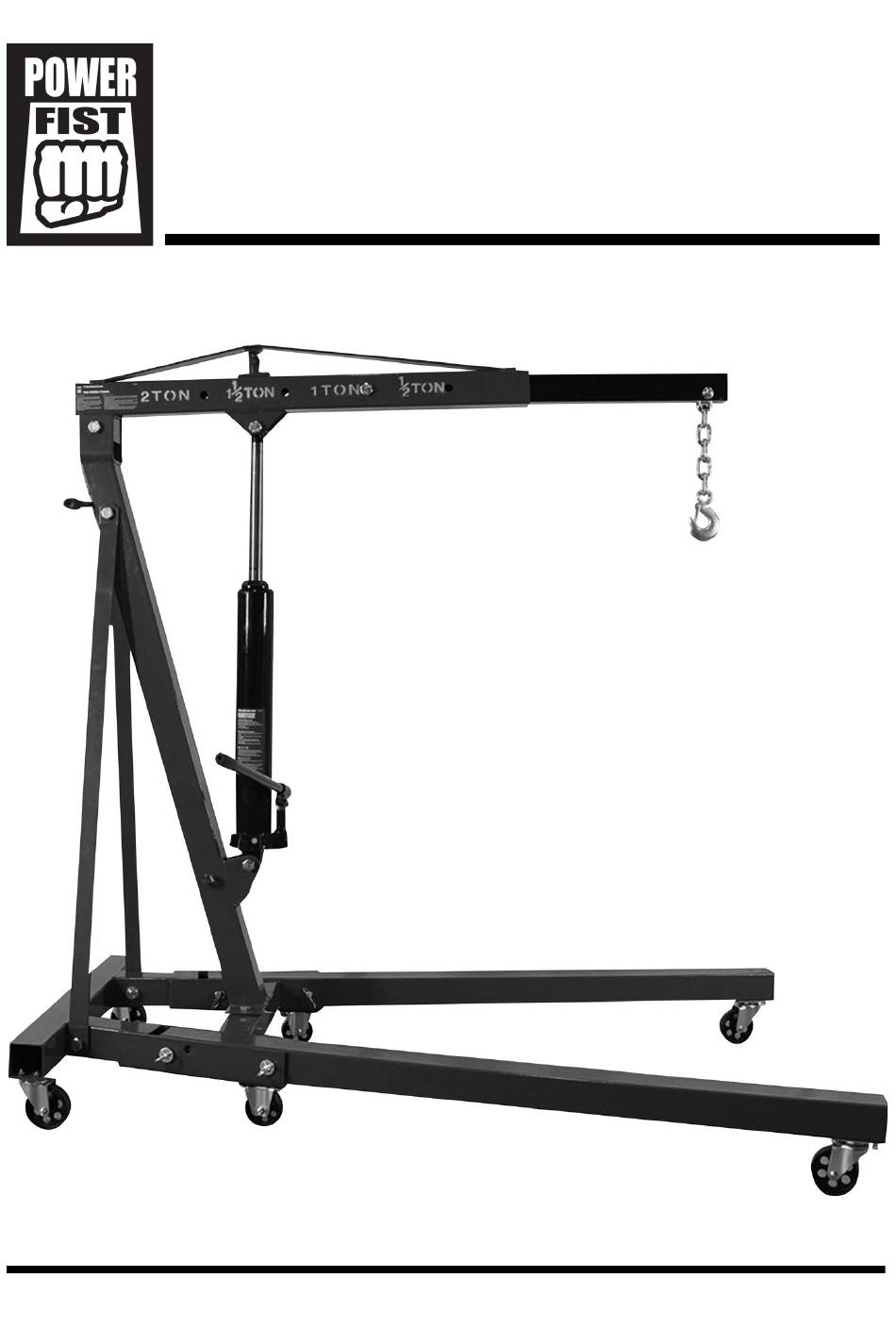

8668014 2 Ton Shop Crane V4.0 2 Ton Shop Crane SPECIFICATIONS Material Steel Construction Max. Lift Capacity 2 Ton Boom Length Range 36-3/4 to 57 in. Lifting Range 0 to 78-3/4 in. Dimensions 64-5/8 x 41-3/4 x 59-1/4 in. INTRODUCTION The 2 Ton Shop Crane holds and supports heavy loads with a clevis hook.
V4.0 2 Ton Shop Crane 8668014 WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken. CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.
8668014 2 Ton Shop Crane V4.0 PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to tool. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
Page 5
V4.0 2 Ton Shop Crane 8668014 Make sure there is enough clearance around the crane and the load for movement. 10. Before lowering load, ensure that there are no obstructions underneath and that all people are standing clear. 11. Inspect the shop crane before each use. DO NOT use if bent, broken, cracked, leaking or otherwise damaged, any suspect parts are noticed or it has been subjected to a shock load.
Page 6
8668014 2 Ton Shop Crane V4.0 Do not attempt makeshift repairs to a hydraulic system. Such repairs can fail suddenly and create a hazardous condition. Hydraulic fluid has a combustible flash point of 200°F (93°F). Do not expose the fluid to an ignition source.
V4.0 2 Ton Shop Crane 8668014 Remove the parts and accessories from the packaging and inspect for damage. Make sure that all items in the parts list are included. ASSEMBLY & INSTALLATION Numbered references in parenthesis (#1) refer to the included Parts List.
8668014 2 Ton Shop Crane V4.0 11. The hydraulic jack’s ram has a bolt hole. Align this bolt hole with the bolt hole in the bottom bracket of the boom (#1). Slide an M16 x 80 bolt (#12) through the bracket and ram’s bolt holes. Secure with a washer 16 (#9) and M16 nut (#8).
V4.0 2 Ton Shop Crane 8668014 Lower the boom arm by gradually turning the hydraulic jack’s release valve counterclockwise. Pause lowering and position the load before allowing it to come to a rest. Unhook the crane from the load and lower the boom completely to protect the ram from corrosion.
8668014 2 Ton Shop Crane V4.0 Do not use brake or transmission fluids or regular motor oil as they can damage the seals. Always purchase and use products labeled Hydraulic Oil. BLEEDING THE HYDRAULIC SYSTEM Bleed excess air from the hydraulic system as follows: Open the release valve by turning it counterclockwise.
V4.0 2 Ton Shop Crane 8668014 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s)
8668014 2 Ton Shop Crane V4.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Boom Nut M16 Extension Boom Washer 16 Bolt M16×110 Support Main Post Bolt M16×100 Back Bracket Bolt M16×80 Bolt Bolt M16×90 For technical questions call 1-800-665-8685...
Page 13
V4.0 2 Ton Shop Crane 8668014 DESCRIPTION Washer 14 Bolt M12×80 3-1/2 in. Castor Nut M12 3 in. Castor Washer 12 Bolt M8×12 Washer 8 Hook R-pin Hydraulic Jack Nut M8 Handle Bolt M14×100 Bolt M8×20 Nut M14 Visit www.princessauto.com for more information...
Page 14
8668014 2 Ton Shop Crane V4.0 For technical questions call 1-800-665-8685...
Page 15
V 4,0 8668014 Grue d'atelier, 2 tonnes Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
8668014 Grue d'atelier, 2 tonnes V 4,0 Grue d'atelier, 2 tonnes SPÉCIFICATIONS Matériau Construction en acier Capacité de levage max. 2 tonnes Longueur nominale de la flèche 36 3/4 à 57 po Plage de levage 0 à 78 3/4 po Dimensions générales...
V 4,0 Grue d'atelier, 2 tonnes 8668014 AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut entraîner des blessures mineures ou modérées si on...
8668014 Grue d'atelier, 2 tonnes V 4,0 Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux pieds dues à la chute d'objets. PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil.
Page 19
V 4,0 Grue d'atelier, 2 tonnes 8668014 Stabilisez la charge. Assurez-vous que la charge demeure stable en tout temps. Soulevez un poids mort seulement. Ne déplacez pas une charge lorsque la flèche est soulevée, puisqu'il pourrait en résulter des blessures corporelles graves ou des dommages à la propriété.
Page 20
8668014 Grue d'atelier, 2 tonnes V 4,0 Ne touchez pas et ne manipulez pas les tuyaux hydrauliques ou les composants sous pression. Une fuite de liquide hydraulique sous pression peut avoir une force suffisante pour pénétrer la peau. Un trou d'aiguille peut projeter du liquide hydraulique dans votre corps.
V 4,0 Grue d'atelier, 2 tonnes 8668014 Avisez le personnel médical que vous avez subi une pénétration de liquide hydraulique dès que vous arrivez à l'installation médicale. La gravité des symptômes dépendra du type de liquide injecté. Apportez la fiche signalétique du liquide lorsque vous vous rendez à...
Page 22
8668014 Grue d'atelier, 2 tonnes V 4,0 Fixez une roulette de 3 po (n 24) sur l’avant de chaque coin avant de la base au moyen de quatre boulons M8 x 12 et de rondelles 8 (n 26). Insérez chaque boulon dans la rondelle et la roulette.
Page 23
V 4,0 Grue d'atelier, 2 tonnes 8668014 12. Glissez le maillon de chaîne supérieur du crochet (n 17) dans la fente sur la flèche de rallonge (n 2). Glissez un boulon M12 x 80 (n 14) dans les trous de boulon et dans le maillon de la chaîne. Fixez au moyen d’une rondelle 12 (n 16) et d’un écrou M12 (n...
8668014 Grue d'atelier, 2 tonnes V 4,0 Pompez doucement la poignée pour soulever la charge suffisamment afin d’éviter tous les obstacles entre le point de levage et la destination finale. Retirez la poignée et rangez-la dans le support sur le montant principal (n Poussez/tirez la grue jusqu’à...
Page 25
V 4,0 Grue d'atelier, 2 tonnes 8668014 Lubrifiez le vérin et mécanisme de pompage avec de l’huile légère. Inspectez visuellement l’outil pour la présence de soudures fissurées, de pièces pliées, lâches ou manquantes ou de fuites d’huile hydraulique. Inspectez immédiatement le vérin hydraulique s'il a subi une charge ou une charge d'impact anormale.
8668014 Grue d'atelier, 2 tonnes V 4,0 LUBRIFICATION Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement de l'huile légère. Lubrifiez régulièrement toutes les pièces mobiles. MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer.
Page 27
V 4,0 Grue d'atelier, 2 tonnes 8668014 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Le vérin ne 3. Vérin coincé. 3. Vérifiez si le cylindre est bouge pas. endommagé. Retirez la pièce 4. Grippage du vérin. défectueuse et réparez. 4. Le vérin du cylindre est tordu.
