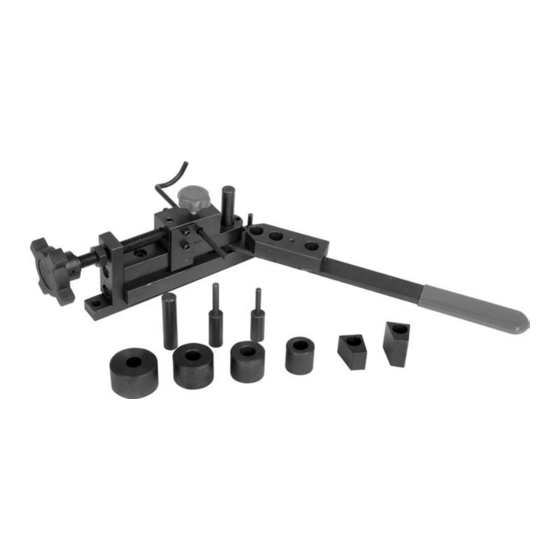

- Page 1 V4.0 8712937 Universal Pipe Bender User Manual Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8712937 Universal Pipe Bender V4.0 Universal Pipe Bender SPECIFICATIONS Max. Bending Capacity Round 8 mm Square Sheet 30 x 2 mm Dies Round 25, 30, 35 and 40 mm Angle 20, 30 mm Radius 360º SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment.
- Page 3 V4.0 Universal Pipe Bender 8712937 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Keep anyone not wearing the appropriate safety equipment away from the work area. Store unused tools properly in a safe and dry location to prevent rust or damage.
- Page 4 8712937 Universal Pipe Bender V4.0 Do not overreach when operating a tool. Proper footing and balance enables better control in unexpected situations. SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.
- Page 5 V4.0 Universal Pipe Bender 8712937 OPERATION Numbered references in parenthesis (#1) refer to the included Parts List. The pipe bender must be installed in a vice or the T-slot of a support work table. Turn the screw (#5) to retract the block (#11).
- Page 6 8712937 Universal Pipe Bender V4.0 10. Curve Square Sheet – Place a round die over the long shaft and the long or short angle die (#22 or 23) over the short shaft. 11. Trap the sheet between the block (#11) and round die.
- Page 7 V4.0 Universal Pipe Bender 8712937 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing.
- Page 8 8712937 Universal Pipe Bender V4.0 PARTS BREAKDOWN PARTS LIST Set Rule DESCRIPTION Handle Slide Rail Floor M6×25 Socket Head Bolts Work Board 13 mm Long Shaft 40 mm Round Die Small Plate 30 mm Round Die Screw 25 mm Round Die...
- Page 9 V 4,0 8712937 Cintreuse à tuyaux universelle Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 10 8712937 Cintreuse à tuyaux universelle V 4,0 Cintreuse à tuyaux universelle SPÉCIFICATIONS Capacité de flexion max. Ronde 8 mm Tôle carrée 30 à 2 mm Matrices Ronde 25, 30, 35 et 40 mm Angle 20, 30 mm Rayon 360 º...
- Page 11 V 4,0 Cintreuse à tuyaux universelle 8712937 ne procède pas de la façon recommandée. AVIS ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui entraînera des dommages au niveau de l'équipement ou des biens, mais non des blessures corporelles.
- Page 12 8712937 Cintreuse à tuyaux universelle V 4,0 PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments.
- Page 13 V 4,0 Cintreuse à tuyaux universelle 8712937 non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves. Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.
- Page 14 8712937 Cintreuse à tuyaux universelle V 4,0 Tenez le tuyau dans une main et tirez la poignée contre le tuyau jusqu’à ce que l’arbre court force le cintrage du tuyau dans l’angle désiré autour de l’arbre long. Rentrez le bloc pour libérer le tuyau et le retirer de l’arbre.
- Page 15 V 4,0 Cintreuse à tuyaux universelle 8712937 Cintrez la tôle. Retirez la tôle et cintrez une nouvelle tôle ou cintrez de nouveau la même tôle si vous désirez créer une forme différete (fig. 6). SOIN ET ENTRETIEN Fig. 6 Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à...
- Page 16 8712937 Cintreuse à tuyaux universelle V 4,0 visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ 14 Règle Poignée...
