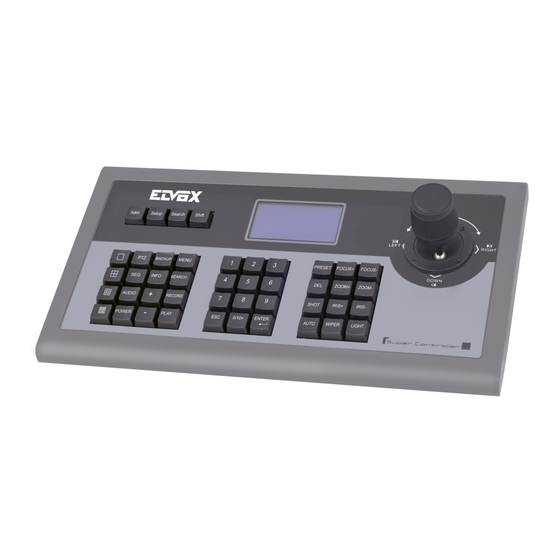

Vimar ELVOX TVCC User Manual
Rs485 keyboard for ptz camera and dvr management
Hide thumbs
Also See for ELVOX TVCC:
- Installation and operation manual (84 pages) ,
- Quick manual (78 pages) ,
- Manual (7 pages)
Related Manuals for Vimar ELVOX TVCC
Summary of Contents for Vimar ELVOX TVCC

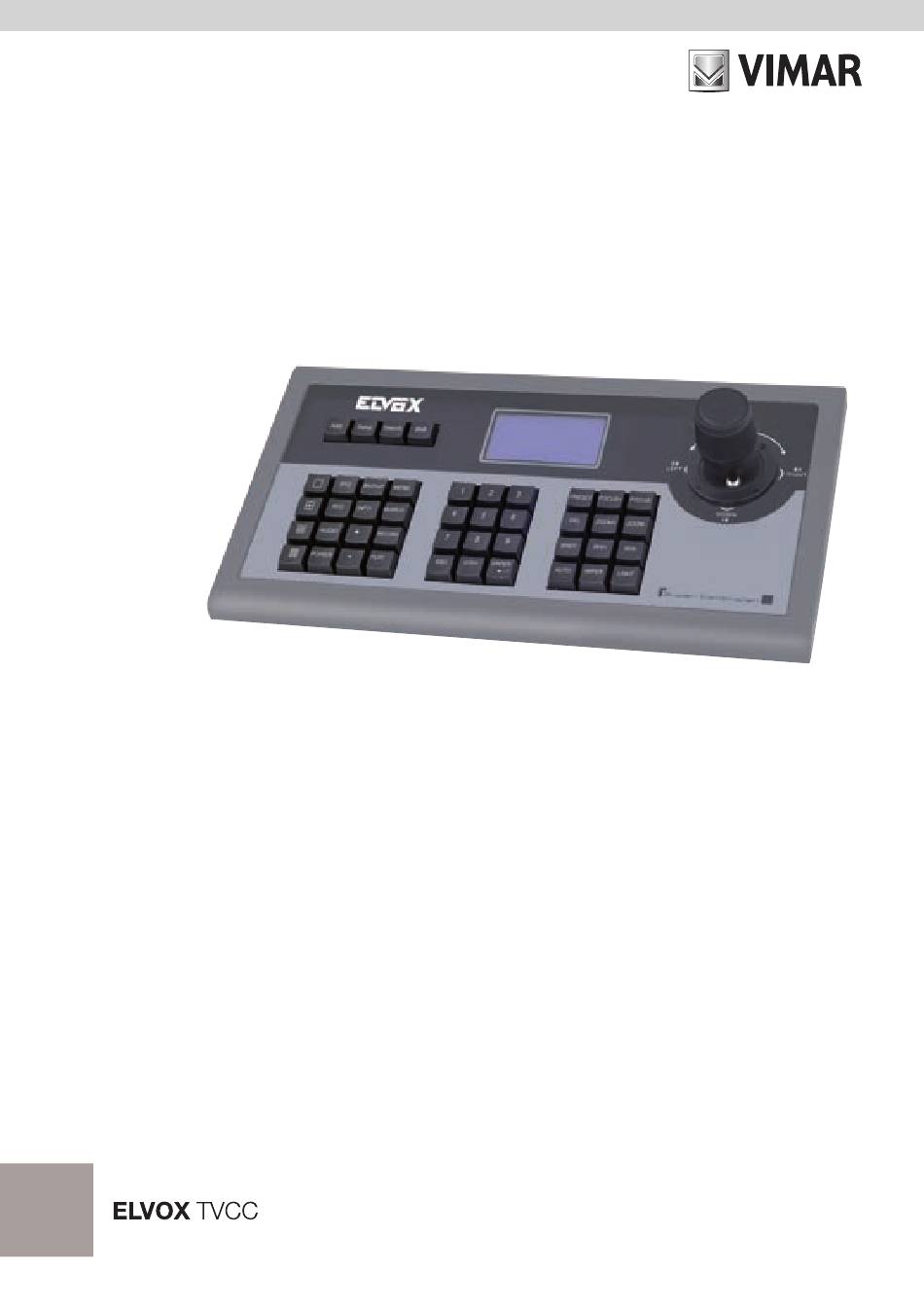

- Page 1 Manuale utente User Manual 46916.001 Tastiera RS485 per telecamera PTZ e gestione DVR RS485 Keyboard for PTZ camera and DVR management...
- Page 2 46916.001 Vi ringraziamo per l'acquisto del nostro prodotto. Contattateci per domande in merito all'apparecchio. Il manuale potrebbe contenere informazioni non completamente corrette in merito alla tecnologia, non adatte alle fun- zioni del prodotto e al suo funzionamento, oppure errori di stampa. Il contenuto del manuale è sottoposto a modifiche con l'avanzare delle migliorie sul prodotto, come pure le sue funzioni, il suo aggiornamento e le sue procedure.
- Page 3 46916.001 1 Caratteristiche principali Caratteristiche principali La tastiera è compatibile con tutte le versioni di registratore video digitale integrato. Queste tastiere sono in grado di controllare la velocità di cupole e le telecamere fisse, grandangolari e a panoramica verticale (PTZ) o tramite gli DVR. Sono anche in grado di comandare gli DVR.
- Page 4 46916.001 1.2 Introduzione pannello anteriore Nome pulsante Introduzione della funzione Addr Seleziona gli indirizzi di PTZ o il codice identità dei registratori integrati Tenere premuto per 3 secondi per accedere allo stato di configurazione della tastiera (password Setup di default: 8888) Search Tenere premuto per 1 secondo, controllare la configurazione della tastiera: il protocollo PTZ Shift...
- Page 5 46916.001 1.3 Introduzione comando Joystick Funzionamento Introduzione della funzione Nella modalità di comando PTZ: comanda i movimenti grandangolare e panoramica verticale. Nella modalità di comando DVR: riproduce il file registrato velocemente Nella modalità di comando PTZ: comanda i movimenti grandangolare e panoramica verticale facendoli spostare sopra.
- Page 6 46916.001 2 Configurazione e interrogazione della tastiera Menu ad albero della tastiera 2.1 Introduzione all'interfaccia sul pannello posteriore Tenere premuto il tasto SETUP per tre secondi, per accedere allo stato di configurazione della tastiera (pass- word di default: 8888) Protocollo corrispondente Impostazione PTZ Indirizzo PTZ Velocità...
- Page 7 46916.001 Illustrazione configurazione Di seguito un esempio che spiega come impostare la PTZ: cambiare il protocollo di comunicazione del dome 002 a PELCO-D, e cambiare la velocità di trasmissione a 4800. 1. Nella modalità di standby (fig a), tenere premuto il pulsante “Setup” per 3 secondi, accedere al menu principale (fig 2.
- Page 8 46916.001 3 Schema elettrico tipico 3.1 Comando PTZ Verso il DVR Tastiera ausiliaria RS 485 + RS 485 - PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON RS485 EXPORT RS485-EXPORT DC-12V Collegare il pin 8 (Ra) della tastiera host Collegare il pin 7 (Rb) della tastiera host Tastiera Host con il pin 10 (Ta) della tastiera ausiliaria con il pin 9 (Tb) della tastiera ausiliaria...
- Page 9 46916.001 3.2 Comando DVR Verso il DVR RS 485 + RS 485 - Tastiera ausiliaria PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON RS485 EXPORT RS485-EXPORT DC-12V Collegare il pin 4 (Ra) della tastiera host Collegare il pin 3 (Rb) della tastiera host Tastiera Host con il pin 1 (Ta) della tastiera ausiliaria con il pin 1 (Tb) della tastiera ausiliaria...
- Page 10 46916.001 Thanks a lot for purchasing our product. If there is any question, please feel free to contact us. This manual may have something inaccurate in technology, unsuited with the product’s functions and operations or the misprints. The manual’s content will change with the enhanced functions of the product, as well as give the regular advance or renew the product and procedure in this manual.
-
Page 11: Main Features
46916.001 1 Main Features Main Features The keyboard is compatible with all versions of integrated digital video recorder. These keyboards can control PTZ and PTZ either directly, or through the DVRs. Also they can control DVRs as well. Control Completely replace the all functions of DVR front panel. Any operation is indicated in LCD display. One keyboard can manage 31 DVRs maximum. - Page 12 46916.001 1.2 Front panel introduction Button name Function introduction Addr Choose addresses of PTZ or the device ID of embedded DVRs Setup Hold for 3 seconds, enter into keyboard configuration state (default password: 8888) Search Press 1 second, check keyboard Configuration: the PTZ protocol Shift Switch the control mode of embedded DVR or PTZ n DVR mode, switch the previews of single screen of live, playback...
- Page 13 46916.001 1.3 Joystick control introduction Operation Function introduction In PTZ control mode: control the movement of pan/tilt In DVR control mode: play record file fast In PTZ control mode: control the pan/tilt to move upon DOWN In DVR control mode: play record file slowly In PTZ control mode: control pan/tilt to move left LEFT In DVR control mode: control record file backward...
-
Page 14: Configuration And Querying Of The Keyboard
46916.001 2 Configuration and querying of the keyboard Keyboard menu tree 2.1 Configuration menu tree: Press and hold SETUP for three seconds, enter into keyboard setup (default password: 8888) Corrisponding protocol PTZ setup PTZ address Baud rate Password setup Restore default setup System paramenter Sound setup Keyboard ID setup... - Page 15 46916.001 Configuration illustration Here is an example to illustrate how to set PTZ: change the communication protocol of dome 002 to PELCO-D, and change the baud rate to 4800. 1. In the mode of standby (fig a), hold the “Setup” button for 3 seconds, login the main menu (fig b); 2.
-
Page 16: Typical Wiring Diagram
46916.001 3 Typical wiring diagram 3.1 Control PTZ To DVR Auxiliary keyboard RS 485 + RS 485 - PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON RS485 EXPORT RS485-EXPORT DC-12V Connect host keyboard pin 8 (Ra) Connect host keyboard pin 7 (Rb) Host keyboard with auxialiary keyboard pin 10 (Ta) with auxialiary keyboard pin 9 (Tb) PTZ-CON PTZ-AUX... -
Page 17: Technical Specification
46916.001 3.2 Control DVR To DVR Auxiliary keyboard RS 485 + RS 485 - PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON RS485 EXPORT RS485-EXPORT DC-12V Connect host keyboard pin 4 (Ra) Connect host keyboard pin 3 (Rb) Host keyboard with auxialiary keyboard pin 2 (Ta) with auxialiary keyboard pin 1 (Tb) PTZ-CON PTZ-AUX Ground... - Page 18 46916.001...
- Page 19 46916.001...
- Page 20 Viale Vicenza, 14 36063 Marostica VI - Italy S6I.46916.001 02 1709 www.vimar.com...
