Vimar ELVOX TVCC Manual

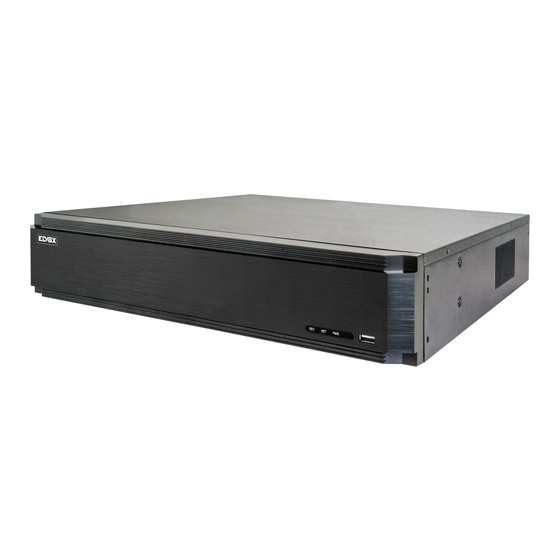

46241.H64
NVR a 64 ingressi, compressione H.265, funzione Pentaplex, risoluzione
in registrazione 5 Mpx 64 canali Real Time, HDD non incluso, SATA x8,
max 6 TB per HDD, connessioni audio 1 in/1 out, gestione allarmi 8 in/4
out, 3 USB, uscita HDMI con risoluzione fino a 4K, controllo e visione
remota, QRCODE, mascheratura di privacy, motion, protocollo ONVIF,
software CVM.
1 Installazione dell'hardware
Al ricevimento dell'apparecchiatura controllare l'unità e gli accessori.
Non accendere l'apparecchiatura fino al completamento dell'installazio-
ne dei componenti fisici.
1.1 Installazione del disco rigido
Utilizzare il disco rigido raccomandato dal costruttore per garantire la
sicurezza. Calcolare la capacità dell'HDD in base alle impostazioni di
registrazione. Calcolo della capacità di registrazione". Questa serie di
prodotti supporta l'installazione di 8 HDD SATA.

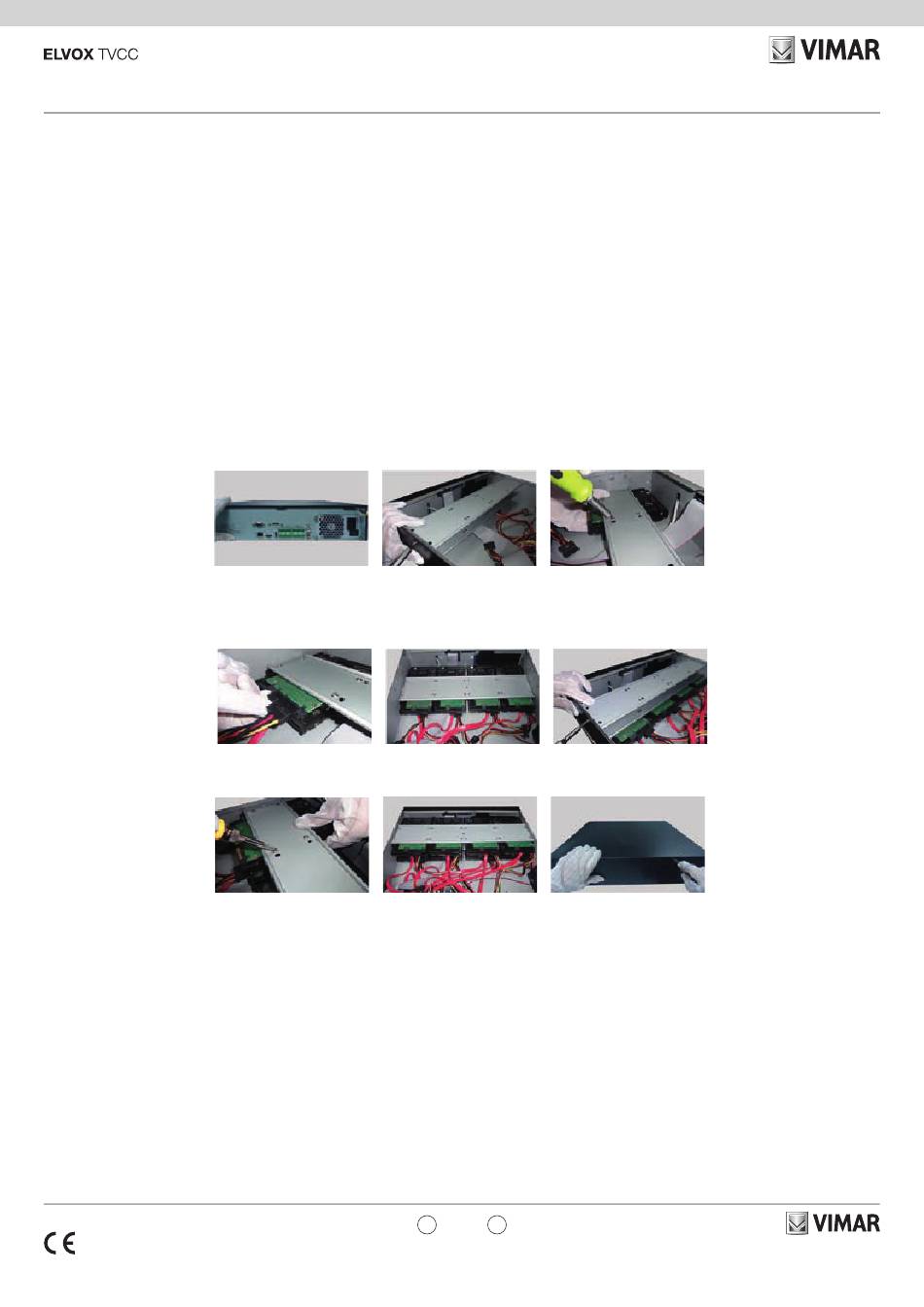

1 - Aprire il coperchio e allentare le viti per estrarre la barra di montaggio
superiore, quindi installare l'HDD.
2 - Collegare i cavi di alimentazione e dati e installare gli altri HDD se-
guendo il metodo sopra citato e reinstallare la barra di montaggio supe-
riore.
3 - Installare i quattro HDD superiori e reinstallare il coperchio.
Nota: in alcuni modelli potrebbe essere presente una sola barra di mon-
taggio. Di conseguenza è possibile installare solo quattro HDD.
2 Introduzione
2.1 Riepilogo
Basata sulle tecnologie SoC (System-on-Chip) e sui sistemi embedded
più all'avanguardia del settore, questa serie di NVR adotta l'ultimo design
di interfaccia utente e supporta la gestione intelligente delle telecamere
IP e della ricerca per fascia oraria, delle registrazioni. Questa serie di
NVR, di grande potenza e semplicità di utilizzo, è dotata di un'eccellente
qualità dell'immagine e di un sistema stabile. Contiene prodotti per la
gestione centralizzata del monitoraggio ad elevate prestazioni e qualità,
progettata appositamente per il settore del monitoraggio di video di rete.
Questa serie di NVR è applicabile ai sistemi di sicurezza per banche,
scuole, impianti domotici, traffico, tutela dell'ambiente, supermercati, sta-
zioni di rifornimento, zone residenziali, stabilimenti industriali, ecc
49401078A0 04 1807
64 channel NVR, Pentaplex function. H265 video compression. 64
channels Real Time (5 Mpx max), HDD not included, sata x 8 max 6TB
for HDD, 1 IN/OUT audio connections, alarms management 8 In / 4 out,
3 USB, HDMI with 4K resolution, remote control, QRCODE, privacy
masking, motion, ONVIF protocol, CVM software.

1 Hardware Installation

Check the unit and the accessories after getting the device. Please don't
power up the unit till the physical installation is complete.
1.1 Install Hard Drive
Please use the hard drive the manufacturers recommend specially for
security and safe field. Please calculate HDD capacity according to
the recording setting. Calculate Recording Capacity". This series of the
product support to install 8 SATA HDDs
1 - Open the cover and loosen the screws to take out the upper mounting
bar, and then install the HDD.
2 - Connect the power and data cables and install the other three HDDs
according to above-mentioned method and install back the upper mount-
ing bar.
3 - Install the upper four HDDs and install back the cover.
Note: There may be only one mounting bar for some models. Thus, only
four HDDs can be installed under the mounting bar.

2 Introduction

2.1 Summary
Based on the most advanced SoC (System-on-Chip) technology and
embedded system in the field, this series of the NVR adopt the new de-
signed human interface and support the smart management of the IP
camera and the record search of slice. This series of the NVR which are
powerful and easy to use are provided with excellent image quality and
stable system. They are centralized monitoring management products
with high performance and high quality specially designed for network
video monitoring field. This series of the NVR can be widely used to se-
curity system of banks at home and abroad, schools, intelligent man-
sions, traffic, environmental protection, supermarkets, petrol service sta-
tions, residential quarters and factories and so on.
IT EN
