Kohler EIR K-77798T-0 Installation Manual

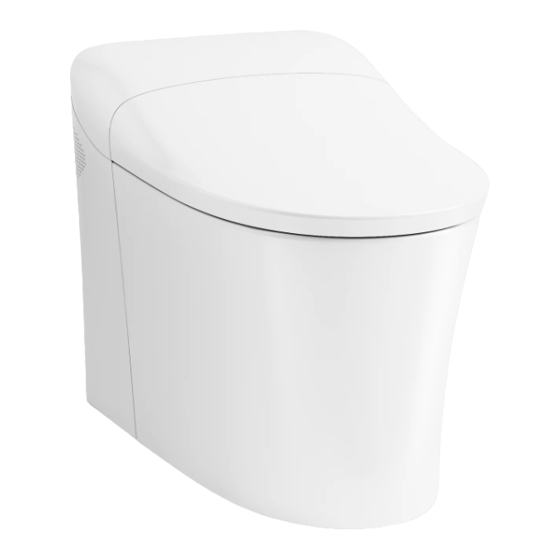

Intelligent toilet
Hide thumbs Also See for EIR K-77798T-0:

Advertisement

Quick Links

Download this manual

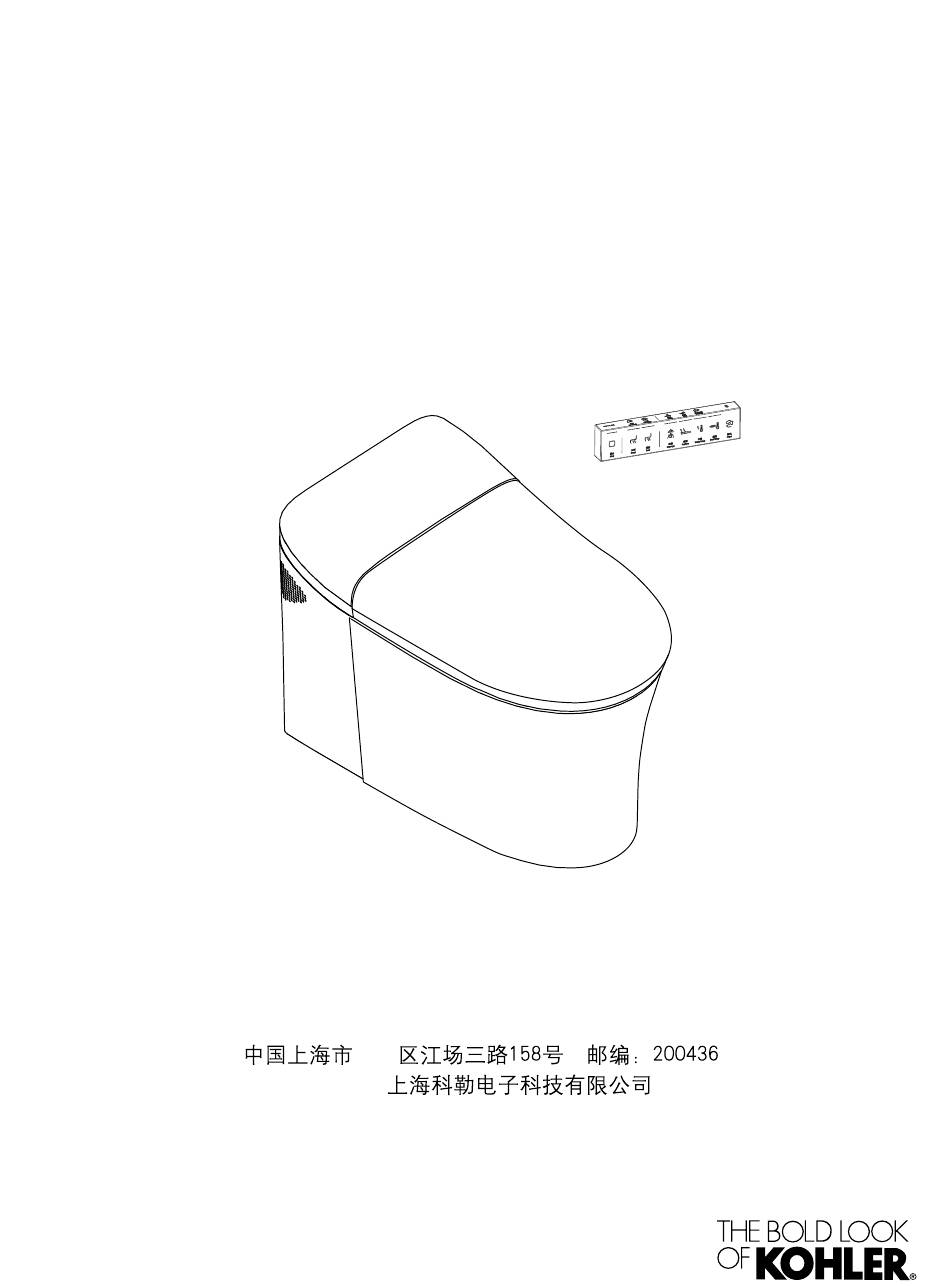

Installation Guide
安装说明
EIR INTELLIGENT TOILET (WT2,HS) P TRAP
尚思智能座便器 (科勒白,商务) P TRAP隐藏版
K-77798T-0/K-77799T-0/K-77800T-0
科勒（中国）投资有限公司
静安
制造商:
中国上海市宝山区丰翔路1955号 邮编: 200444
English page 2-22
中 文 页 码 23-43
1357244-T01-E

Advertisement

loading
Need help?

Need help?

Do you have a question about the EIR K-77798T-0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kohler EIR K-77798T-0

Summary of Contents for Kohler EIR K-77798T-0

  • Page 1 Installation Guide 安装说明 EIR INTELLIGENT TOILET (WT2,HS) P TRAP 尚思智能座便器 (科勒白,商务) P TRAP隐藏版 K-77798T-0/K-77799T-0/K-77800T-0 科勒（中国）投资有限公司 静安 制造商: 中国上海市宝山区丰翔路1955号 邮编: 200444 English page 2-22 中 文 页 码 23-43 1357244-T01-E...

  • Page 2: Before You Begin

    These instructions contain important care, cleaning, and warranty information - please leave instructions for the consumer. We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before installation. If you encounter any installation or performance problem, please don’t hesitate to contact us. Thanks again for choosing Kohler Company.
  • Page 3 Drill and bits, Expansion bolt and insert, Gasket, Assorted screwdrivers (crosshead, flat, plum head), Wire stripper, Scissor, Socket wrench, Utility knife, Pen, Pliers, Tape, Test pencil, PTFE Tape Others Pad and protection material Masking tape plum head screwdriver Wire stripper Test pencil Kohler Co. 1357244-T01-E...
  • Page 4 Hidden water inlet Rough-in (10A 600mm) Water outlet (G/2 threads) Front of bowl Fig.#2 Kohler reserves the right to change marked dimensions without prior notice. Wall water outlet dimension drawing Remote (supplied) Unit: mm 210 Suggestions Finished wall Suggestions Wall drain...

  • Page 5: Specifications

    The description of water efficiency label marked on intelligent toilet: water efficiency label represents a compliance mark of the water efficiency grade etc. performance of intelligent toilet. Power value testing condition: dynamic pressure 0.2MPa, inlet water temp 15°C. Kohler Co. 1357244-T01-E...

  • Page 6: Preparations Before Installation

    WARNING: Risk of personal injury and product damage! Please do not hold the rim of the bidet seat when lifting the toilet. As the toilet is heavy, please seek help if necessary. Note: do not remove cover and seat protection bag during installation process. Fig.#5 1357244-T01-E Kohler Co.
  • Page 7 WARNING: Risk of electric shock. Connect only to circuits protected by Ground-Fault Circuit-Interrupters (GFCI's) or Earth-Leakage Circuit-Breakers (ELCB's). Keep bath and shower head away from electrical parts (such as remote controller, receptacle etc). When the electrical supply is mounted on the wall, an anti-splash and waterproof receptacle is required. Kohler Co. 1357244-T01-E...
  • Page 8 Make sure the toilet side mark symbol is align to the drain hole centerline on the finished floor. Mark down the left and right holes. D. Drill 5 holes and insert plastic inserts and T-bolts (Purchased by customer). 10mm Fig.#10 1357244-T01-E Kohler Co.
  • Page 9 Note: ensure floor flatness. 2.Align wax center with floor drain hole and place on floor. 3.Secure discharge pipe by 3 bolts and gaskets on the floor, and ensure discharge elbow center distance to wall distance is larger than 163mm. Kohler Co. 1357244-T01-E...
  • Page 10 Turn clockwise is OFF, turn counter-clockwise is ON. Note: after the intake valve is connected, discharge water completely. G. Dismantle left/right side and left deco board. 1.Open toilet side panel on both sides. 2.Open deco board by screwdriver on power supply side. 1357244-T01-E Kohler Co.
  • Page 11 Dismantle toilet side panel, place on the protection rag, rotate nut as shown; adjust toilet discharge pipe to floor height so to match drain hole height on the wall. Align and toilet to floor and wall centerline and against the wall naturally, mark left and right anchor bolt hole position H. Kohler Co. 1357244-T01-E...
  • Page 12 D. Drill two holes and insert plastic inserts and T-bolts (Purchased by customer). 10mm 1357244-T01-E Kohler Co.

  • Page 13: Power Cord Arrangement

    Refer to the dimensional information for your chosen installation. 1. Turn off main power supply before installation. 2. And ensure exposed power wire length no less than 600mm. 3. Plug power wire in backwards. Wire in. Kohler Co. 1357244-T01-E...
  • Page 14 4. Ensure power cord more than 350mm or similar extended wire reserved outside toilet. Vitreous installation A. Floor water outlet installation Lift toilet up (2 assistants needed), align toilet axis with drainage centerline and the toilet close to the wall, and gently place it on the floor. 1357244-T01-E Kohler Co.
  • Page 15 Align mark on the toilet to the mark on the wall. Grommet Connect Power Supply for Water Inlet A. Inlet connection Kohler Co. 1357244-T01-E...
  • Page 16 When hear one “Beep”, night light is OFF, self-inspection completed and the toilet is ready for use. Specific usage refers to Homeowners Guide. 3. Refer to flush water and power on inspection manual to confirm normal flush status. 1357244-T01-E Kohler Co.
  • Page 17 D. Secure vitreous 1.Secure vitreous on floor by bolts and gaskets. 2.Apply silicon grease around the vitreous. 3. Install sideboards back from both sides. Kohler Co. 1357244-T01-E...
  • Page 18 Fix the holder with screws and install it. Install the screw covers on the screws； Place the remote controller on the holder. Fig.#32 Installation steps： Expansion pipe Public anti-loss installation： Place remote on bracket and fasten screws in the fig. Anti-theft screws Fig.#33 1357244-T01-E Kohler Co.
  • Page 19 Energy saving: OFF Ejection position: mid Auto cover OPEN/CLOSE: Auto flush function: ON Rear wash: Auto UV function: ON Water temp: mid Water flow intensity: mid Standby mode: OFF Ejection position: mid Prolonged seating indication function: OFF Kohler Co. 1357244-T01-E...

  • Page 20: Troubleshooting

    Trouble shooting This guide of trouble shooting is for general help only. Authorized representatives or qualified electricians of Kohler Company shall be able to solve all electrical failures. If you want to know about the service of warranty, please contact local dealers or wholesalers.
  • Page 21 B. Toilet is on standby mode. B. Press “ ” button on auxiliary keyboard. If you want to check the toilet, first of all, you should: Cut off toilet power supply. Turn off the water supply valve if necessary. Kohler Co. 1357244-T01-E...

  • Page 22: Important Consumer Information

    Do not use abrasive cleaners or solvents. WARNING: Risk of property or product damage. Kohler Company shall not be responsible or liable for any damage to these fittings caused by the use of cleaners containing chlorine (Calcium hypochlorite). Warning: do not use any hard setting material (cement mortar) while installing the toilet. Thermal expansion of hard setting material (cement mortar) will damage or crash the feet of toilet.
  • Page 23 INSTALLATION INSTRUCTIONS 智能座便器 (科勒白,商务) P TRAP隐藏版 INTELLIGENT TOILET (WT2,HS) P TRAP K-77798T-0/K-77799T-0/K-77800T-0 在安装本产品的同一房间中，需要在触手可及的位置安装一个止水阀，用于紧急情况下，无需借助工具即可切断本 产品的进水水路；否则本产品的意外故障可能会导致用户损失。 对于坑距为305mm的产品，建筑坑距需满足292-400mm；对于坑距为400mm的产品，建筑坑距需满足370-420mm。 如未满足，可能会影响安装。 DN15mm或 请不要使用科勒不推荐的附件，如角阀等。 不小 硬线，电路中需有220V ~ ，50Hz，10A或以上接地故障断路 在墙体施工时需预留电缆线。电缆线规格1mm -2.5mm 器或接地漏电保护器。 如须再次接通电源， 器具必须正确接地。 固定布线中必须配有触电开距提供在过电压等级III条件下全断开的装置。 GFCI ELCB 位置(如果有) 220V~ , 50 H z, 10A带 警告：触电、火灾或人身伤害的危险。 Kohler Co. 1357244-T01-E...
  • Page 24 所需工具及材料（不随货供应） 、 膨胀 、 、 梅花头 、 、 、 、 、 、 、 、 、 梅花头螺丝刀 膨胀螺钉及膨胀管、垫片 剪刀 剥线钳 测电笔 1357244-T01-E Kohler Co.
  • Page 25 地排水尺寸图 305/400 坑距 图2 墙排水尺寸图 图3 Kohler Co. 1357244-T01-E...
  • Page 26 冲水用水量 平均3.3L、全冲3.8L、半冲3.0L 3级 水效等级 地排水305mm(77798T-0)，地排水400mm(77799T-0) 墙排水(77800T-0) 最小进水压力0.07MPa（动压） 供水压力 最大进水压力0.74MPa 220V~, 50Hz 额定电压 1080W 最大瞬时功率 约1600W 电源线长度 无电源线 约700mm x 418mm x 523mm 46kg 进水温度 1-35℃ 1-40℃ * 智能座便器加施的水效标识的说明：水效标识表示智能座便器水效等级等性能的一种符合性标志。 功率值测试条件：动压0.2MPa，进水温度15℃。 1357244-T01-E Kohler Co.
  • Page 27 缓冲垫×2 待机模式 详见用户手册第 待机模式 盖板 按下按键进入女性冲洗 、 辅助按键 光感应区 座圈（抗菌*） 按下按键进入臀部冲洗 按下按键进行陶瓷马桶冲水 喷嘴 落座感应区 图4 * 抗菌：含无机系抗菌材料的座圈长期抗细菌，抑制产品表面的细菌生长，这一加工处理不代表防霉等附带效果。抗菌率大于90%（依据GB21551.2-2010进行试验。测试机构：中国家用电器检测 所、上海出入境检验检疫局机电产品检测技术中心） 注意：在整个安装过程中，请勿取下盖板和座圈的保护袋。 Kohler Co. 1357244-T01-E...
  • Page 28 800mmX800mm 地排水安装 法兰附件包，拆除及扔掉旧的T型螺栓。 法兰附件包堵住。 法兰附件包 (GFCI) (ELCB) 1357244-T01-E Kohler Co.
  • Page 29 电源线孔 单位：毫米 电线 进水口(G1/2内丝) 安装孔（共5个） C. 1.确定排污口中心点并垂直墙面划上十字线。 2.侧放座便器，按陶瓷排污口找出前后左右中心标记，并记于陶瓷外侧壁上。 3.座便器平稳对准地面上的中心线。记下左右地脚孔的位置。 图9 D. 钻五个地脚孔，安装膨胀塑料及地脚螺钉(由客户自行购买)。 10mm Kohler Co. 1357244-T01-E...
  • Page 30 E. 排污管安装 1、将排污管拿出，调整使其满足如下条件： a.排污口和地面排污口对齐; b.地面固定孔至各孔对齐; c. 排污管的上接口中心距墙距离大于163mm。 继而拧紧排污管上的大螺母。 注意：确保地面平整。 2、将蜡封中心和地面排污口对齐，放于地面。 3、用3个螺钉和垫片把排污管固定在地面，并再次确保弯管排污口中心距墙最小距离大于163mm。 1357244-T01-E Kohler Co.
  • Page 31 F. 角阀安装 1、将角阀缠绕生料带后和墙面水孔相连。 2、角阀的开关方法 顺时针为关，逆时针选择为开。 注意：接好进水阀之后，请排水至目视清洁为止。 G. 拆下左右侧板及左侧装饰板 1、将马桶两侧的侧板打开 2、使用螺丝刀将电源安装的一侧装饰板拆开。 Kohler Co. 1357244-T01-E...
  • Page 32 墙排水安装 建筑排污口堵住。 (GFCI) (ELCB) 单位：毫米 电源线孔 电线 进水口(G1/2内丝) 安装孔2个 C. 1.确定排污口中心点垂直地面划线，按排污中心点并垂直墙面划线 2.在座便器上标记好宽度方向的中心 3.测量建筑排污孔中心距地面高度H； 4.拆下座便器侧板，侧放于保护垫上，旋转图示螺母，调节马桶排污管离安装面的高度，使其 与墙上的排污孔高度H相符。 5.座便器平稳对准地面上和墙面的中心线，并于自然贴紧墙面，记下左右地脚孔的位置 1357244-T01-E Kohler Co.
  • Page 33 10mm E. 角阀安装 1、将角阀缠绕生料带后和墙面水孔相连。 2、角阀的开关方法 顺时针为关，逆时针选择为开。 注意：接好进水阀之后，请排水至目视清洁为止。 F. 拆下左右侧板及左侧装饰板 1、将马桶两侧的侧板打开 Kohler Co. 1357244-T01-E...
  • Page 34 2、使用螺丝刀将电源安装的一侧装饰板拆开。 电源线排布 (GFCI) 220V~, 50Hz, 10A 不允许使用不带接地线的插座。 1、安装前关闭总电源。 2、并保证外露在墙外的电源线长度不少于600mm。 3、将电源线从后面电线孔插入。 电源线穿入 1357244-T01-E Kohler Co.
  • Page 35 4、保证大于350mm的电源线或类似延长线处于马桶外。 陶瓷外壳安装 A. 地排水安装 将马桶提起（需要2个人），使马桶的轴线和排污管的中轴线对齐，且马桶后方贴近墙面，垂直轻轻放至地面。 Kohler Co. 1357244-T01-E...
  • Page 36 B. 墙排水安装 检查马桶排污口橡胶圈，并保证安装完好。 2.将马桶提起约10mm，将座便器上的排污管对准墙面的排污口，水平插入。并确保座便器上的标记点和排污管的中 轴线对齐，将马桶的排污口插入建筑的排污孔，并使马桶后方自然贴近墙面，座便器上的标记点和墙面的划线对 齐。 橡胶圈 连接水管电源 A. 连接进水 连接角阀出水口和马桶进水管 1357244-T01-E Kohler Co.
  • Page 37 B. 电源连接 (GFCI) 220V~, 50Hz, 10A 不允许使用不带接地线的插座。（带电源线类） 1、确认总电源关闭，将马桶后方多余的电线从电源安装处抽出，剪去多余长度，分别连接L、N、地线位置。 接地线 漏电保护开关 2、使用螺丝刀将装饰板装回 C. 通水通电测试 1、安装后先通水，再通电。 2、开启总电源，并将产品开关手柄向上推到位，机器开始进行通水、通电自检，水箱进水，等听到“滴”的一声 响，夜灯熄灭，自检完成，可以使用。具体使用方法参见用户手册。 3、参看冲洗通水通电测试手册进行冲洗，确认冲洗正常。 Kohler Co. 1357244-T01-E...
  • Page 38 D. 陶瓷体的固定 1、使用螺钉和垫片，将陶瓷体和地面固定。 2、用硅胶给陶瓷周边涂上硅胶。 3、装回两侧的侧板。 1357244-T01-E Kohler Co.
  • Page 39 图32 公共场所防遗失安装方式： 将遥控器先安放在支架上，然后锁紧图中螺丝。 防盗螺丝 图33 Kohler Co. 1357244-T01-E...
  • Page 40 确认进水阀是否已打开。 确认”遥控器“内已正确装入电池。 自检进行中，停止闪烁， 初次使用时为出厂设置状态： 圈温：中档 女性冲洗： 夜灯：开 水温：中档 节能模式： 关 冲洗位置：中档 自动冲水功能：开 自动UV功能：开 除臭功能：开 待机模式：关 长时如厕提醒功能：关 1357244-T01-E Kohler Co.
  • Page 41 ”按键 C.产品处于待机状态 2.座便器不冲水 A.停水 C.停电 D.按一下辅助键盘” “按键 D.产品处于待机状态 E.清洗功能正在使用中 3. 座便器冲不干净 请打开 4.清洗功能无法正常 A.停水 使用 C.产品处于待机状态 C.按一下辅助键盘” “按键 A.如需要，请再次按下冲洗按键 能停止工作 使用清洗功能 A.如需要，请再次按下暖风按键 机停止工作 8.除臭风机不工作 B.如需要，请离座2秒 9.不能开关盖 10. 不能自动开 关盖 正在冲水中 C.等待 11.夜灯不亮 A.夜灯功能被关闭 遥控器使用指南”中的夜灯部分来打开夜灯功能 B.请完全遮挡住感光窗口 A.请离座后 闭座便器 Kohler Co. 1357244-T01-E...
  • Page 42 14.遥控器无法遥控座 A.电池电量不足 A.查看“遥控器电池的使用及更换”部分来更换电池 便器 B.查看“遥控器与本机的通讯”部分并靠近座便器 B.遥控器离座便器太远 C.请给本体上电 C.座便器本机没有上电 D.按一下辅助键盘“ ”按键 D.座便器本体处于待机状态 E.查看“遥控器与本机的通讯”部分，连接 与遥控器 E.座便器与遥控器未连接 A. 遥控器的圈温设置太低 A. 将圈温设置到合适档位 B.座便器处于待机模式 B. 按一下辅助键盘“ ”键 如要检修此座便器，您必须首先： 切断座便器的供电。 1357244-T01-E Kohler Co.
  • Page 43 在安装本座便器时切勿使用任何凝胶材料（水泥砂浆）。因为凝胶材料（水泥砂浆）的热膨胀可能使 座便器的脚部挤破或损坏。科勒对所有因为凝胶材料（水泥砂浆）安装而引起的座便器破裂恕不负责。 不要在规定的使用环境外使用。 Kohler Co. 1357244-T01-E...
