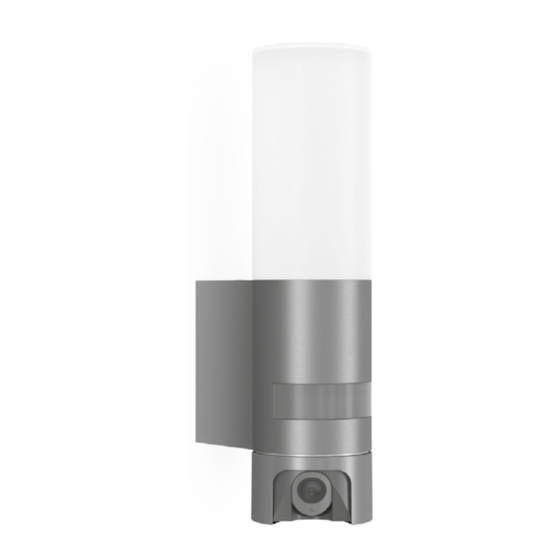

STEINEL L 620 CAM SC Manual

Hide thumbs Also See for L 620 CAM SC:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
I
L 620 CAM SC
1
DE
DE
GB
GB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the L 620 CAM SC and is the answer not in the manual?

Questions and answers

Sue
June 9, 2025

Can't get generations to app on iPhone

0

Related Manuals for STEINEL L 620 CAM SC

Summary of Contents for STEINEL L 620 CAM SC

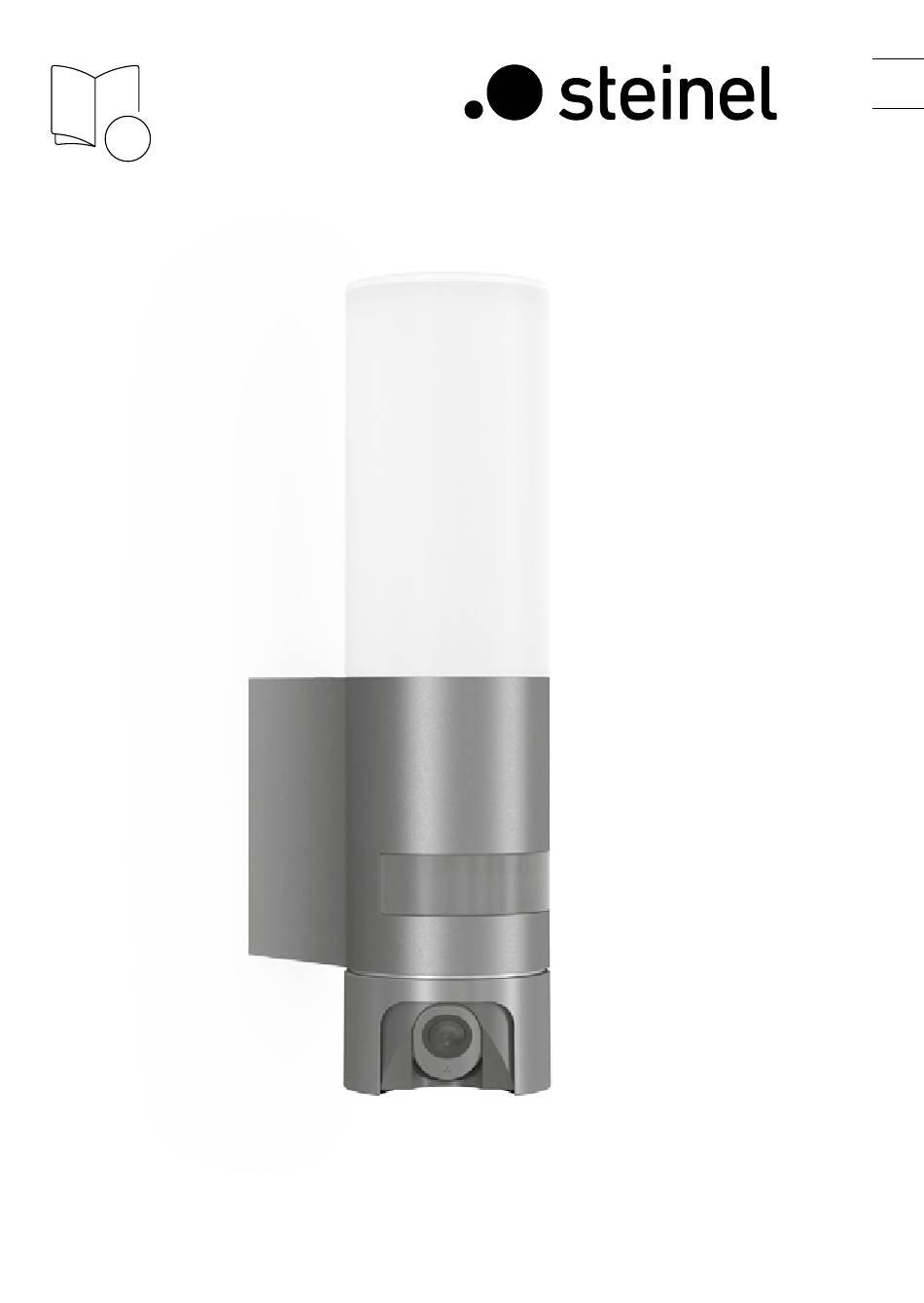

  • Page 1 L 620 CAM SC...
  • Page 2 DE ..6 Textteil beachten! GB ..15 Follow written instructions! Ø Ø Ø...
  • Page 3 202101051244_L605.ldt LumEdit Polar Diagram 150° 180° 150° 120° 120° 90° 90° 60° 60° 30° 0° 30° C0 / C180 C90 / C270 cd / 1000 lm 08.03.21 / 11:02 max 10 m max 10 m 10 m max 10 m 6 mm...
  • Page 4 6 mm Ø 6 mm...
  • Page 5 20°- 30° 180° 20°- 30°...

  • Page 6: Zu Diesem Dokument

    3. L 620 CAM SC Bestimmungsgemäßer Gebrauch 1. Zu diesem Dokument – Sensorleuchte mit integrierter Kamera und Gegensprechanlage zur Wand- Bitte sorgfältig lesen und aufbewahren! montage im Außenbereich – Urheberrechtlich geschützt. Nach- druck, auch auszugsweise, nur mit Die L 620 CAM SC verfügt über eine unserer Genehmigung. Kamera mit Speicherkarte und eine –...

  • Page 7: Elektrischer Anschluss

    Gerateübersicht ( Abb. 3.3 ) Die Lichtquelle dieser Leuchte ist nicht Kameraleuchte wechselbar; falls die Lichtquelle ersetzt Verrastung werden muss ( z. B. am Ende ihrer Anschlussklemme Lebensdauer ), ist die komplette Leuchte Wandhalter zu ersetzen. Sensoreinheit Kamera Reset-Knopf Status-LED Steckplatz für Speicherkarte Lichtstärkeverteilung ( Abb. 3.4 ) Der Anschluss an einen Dimmer führt zur 4.
  • Page 8 • Laden Sie die App herunter. • Anschlusskabel anschließen • Sobald die Stromversorgung einge- ( Abb. 5.6 ) schaltet wird, ist die Kameraleuchte • Kameraleuchte auf den Wandhalter bereit für die Konfiguration. Während aufsetzen und Sicherungsschraube der Konfiguration ertönt alle 4 Sekun- festziehen ( Abb. 5.7 ) den ein Signal.

  • Page 9: Wartung Und Pflege

    Zeiteinstellung 7. Wartung und Pflege Die gewünschte Leuchtdauer kann auf die Werte 1 Minute, 3 Minuten, Die Kameraleuchte ist wartungsfrei. 10 Minuten oder 15 Minuten eingestellt Witterungseinflüsse können die Funktion werden. Durch jede erfasste Bewegung der Kameraleuchte beeinflussen. Bei vor Ablauf dieser Zeit wird die Zeituhr starken Windböen, Schnee, Regen oder erneut gestartet.
  • Page 10 Kaufpreises ), die innerhalb • bei Transportschäden oder -verlusten. der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantie- Die Garantie gilt für sämtliche STEINEL- zeit für Ihr erworbenes STEINEL-Produkt Produkte, die in Deutschland gekauft beträgt 3 Jahre und beginnt mit dem und verwendet werden.

  • Page 11: Rechtliche Hinweise

    über die App informiert sorgfältig aufzubewahren. Für Trans- werden. Im Bedarfsfall muss ein Notruf portkosten und -risiken im Rahmen der immer durch Sie erfolgen. Die STEINEL Rücksendung übernehmen wir keine Vertrieb GmbH übernimmt keine Haftung Haftung. für fehlende und inkorrekte Benachrichti- gungen oder Aufnahmen.

  • Page 12: Technische Daten

    12. Technische Daten Abmessungen ( H × B × T ) 305 × 77 × 131 mm Netzanschluss 220-240V, 50/60Hz Leistungsaufnahme (P 14 W Standby Sensor (P 0,50 W Standby Netzwerk (P 0,50 W Lichtstrom (360°) 925 lm Effizienz 66 lm/W Farbtemperatur 3.000 K ( warmweiß ) Farbwiedergabe-Index = 80 Mittlere Bemessungs- 36.000 Stunden ( L70B50 bei 25°C ) lebensdauer Farbkonsistenz SDCM...
  • Page 13 Kamera Auflösung 1920 x 1080 px, Blendschutz Öffnungswinkel horizontal 110° / vertikal 90° Einstellwinkel horizontal 90° zu jeder Seite / vertikal 20° bis 30° Speicherkarte Max. 128 GB (16 GB Speicherkarte im Lieferumfang enthalten) Leistungsaufnahme 1,53 W...
  • Page 14 13. Betriebsstörungen Störung Ursache Abhilfe Kameraleuchte ohne ■ Sicherung hat ausgelöst, ■ Sicherung einschalten, Spannung nicht eingeschaltet, Leitung tauschen, unterbrochen Netz schalter einschalten, Lei tung überprüfen mit Spannungsprüfer ■ Kurzschluss in der ■ Anschlüsse überprüfen Netzzuleitung ■ Eventuell vorhandener ■ Netzschalter einschalten Netzschalter aus Kameraleuchte ■...

  • Page 15: About This Document

    3. L 620 CAM SC Proper use 1. About this document – Sensor-switched light with integrated camera and intercom system for Please read carefully and keep in a installing on outdoor walls safe place. – Under copyright. Reproduction either The L 620 CAM SC features a camera in whole or in part only with our with memory card and intercom system.

  • Page 16: Electrical Connection

    Product components ( Fig. 3.3 ) Camera light Lock Connecting terminal Wall mount Sensor unit Camera Reset button Status LED Connection to a dimmer will result in Slot for memory card damage to the camera light. Luminous intensity distribution ( Fig. 3.4 ) 5.
  • Page 17 6. Function Camera function • As soon as the camera has been Factory settings set up from a smartphone or tablet, Twilight level: 10,000 lux it can only be shared with other de- vices from that device via QR code/ Time setting: 1 minute serial number.

  • Page 18: Maintenance And Care

    ( Fig. 6.4 ) 9. Declaration of 7. Maintenance and care Conformity The camera light requires no mainte- Hereby, STEINEL Vertrieb GmbH nance. declares that the radio equipment type Weather conditions may affect the way L 620 CAM SC is in compliance with the camera light functions.

  • Page 19: Manufacturer's Warranty

    To protect the privacy of others, install STEINEL guarantees that it is in perfect the camera so that it is unable to film condition and proper working order. The public places, roads or your neighbour's warranty period is 36 months, starting...

  • Page 20: Technical Specifications

    12. Technical specifications Dimensions ( H × W× D) 305 × 77 × 131 mm Power supply 220 - 240 V, 50 / 60 Hz Power consumption (P 14 W Sensor on standby (P 0.50 W Standby network (P 0.50 W Luminous flux (360°) 925 lm Efficiency 66 lm/W Colour temperature 3,000 K (warm white) Colour rendering index = 80...
  • Page 21 Camera Resolution 1920 x 1080 px, dazzle guard Angle of aperture 110° horizontally / 90° vertically Setting angle 90° horizontally to either side / 20° to 30° vertically Memory card. Max. 128 GB (16 GB memory card is included) Power consumption 1.53 W...

  • Page 22: Troubleshooting

    13. Troubleshooting Malfunction Cause Remedy Camera light without ■ Fuse has tripped, not ■ Activate, change fuse, turn power switched ON, break in wiring ON power switch, check wiring with voltage tester ■ Short circuit in mains power ■ Check connections supply lead ■...
  • Page 24 STEINEL Vertrieb GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
