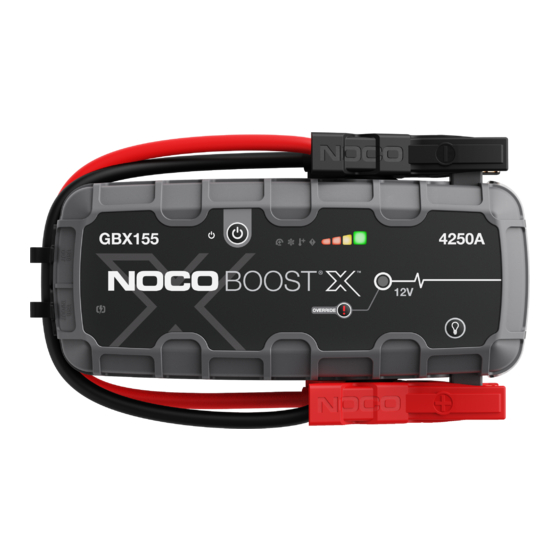

NOCO Genius Boost X GBX155 User Manual & Warranty

NOCO Genius Boost X GBX155 User Manual & Warranty

Hide thumbs Also See for Boost X GBX155:

Advertisement

Available languages

Available languages

Quick Links

User Guide & Warranty
DANGER
READ AND UNDERSTAND ALL SAFETY INFORMATION BEFORE USING THIS PRODUCT. Failure to
follow these safety instructions may result in ELECTRICAL SHOCK, EXPLOSION, FIRE, which
may result in a SERIOUS INJURY, DEATH, or PROPERTY DAMAGE.
Electrical Shock. Product is an electrical device that can shock and cause serious injury. Do not cut
power cords. Do not submerge in water or get wet.
Explosion. Unmonitored, incompatible, or damaged batteries can explode if used with product. Do not
leave product unattended while in use. Do not attempt to jump start a damaged or frozen battery. Use
product only with batteries of recommended voltage. Operate product in well ventilated areas.
Fire. Product is an electrical device that emits heat and is capable of causing burns. Do not cover
product. Do not smoke or use any source of electrical spark or fire when operating product. Keep
product away from combustible materials.
Eye Injury. Wear eye protection when operating product. Batteries can explode and cause flying debris.
Battery acid can cause eye and skin irritation. In the case of contamination of eyes or skin, flush affected
area with running clean water and contact poison control immediately.
For more information and
Explosive Gases. Working in the vicinity of a lead-acid is dangerous. Batteries generate explosive
support visit:
gases during normal battery operation. To reduce risk of battery explosion, follow all safety information
instructions and those published by the battery manufacturer and manufacturer of any equipment
intended to be used in the vicinity of battery. Review precautionary markings on these products and on
engine.

Advertisement

loading
Need help?

Need help?

Do you have a question about the Boost X GBX155 and is the answer not in the manual?

Questions and answers

Summary of Contents for NOCO Genius Boost X GBX155

  • Page 1 User Guide & Warranty DANGER READ AND UNDERSTAND ALL SAFETY INFORMATION BEFORE USING THIS PRODUCT. Failure to follow these safety instructions may result in ELECTRICAL SHOCK, EXPLOSION, FIRE, which may result in a SERIOUS INJURY, DEATH, or PROPERTY DAMAGE. Electrical Shock. Product is an electrical device that can shock and cause serious injury. Do not cut power cords.
  • Page 2: Important Safety Warnings

    Important Safety Warnings CAUTION: Manual Mode disables all safety measures. When used improperly and/or against our recommended use, it may result in injury or death and will void your warranty. Risk of fire, explosion, and burns. Do not disassemble, crush, heat above 60ºC (140ºF) or incinerate. This device is intended for temporary use outdoors and reasonable care should be exercised when using this device in wet conditions.
  • Page 3 NOCO accessories. NOCO is not responsible for user safety or damage when using accessories not approved by NOCO. Location. Prevent battery acid from coming in contact with the product. Do not operate the product in a closed-in area or an area with restricted ventilation. Do not set a battery on top of product. Position cable leads to avoid accidental damage by moving vehicle parts (including hoods and doors), moving engine parts (including fan blades, belts, and pulleys), or what could become a hazard that may cause injury or death.
  • Page 4: How To Use

    soft, lint-free (microfiber) cloth. Avoid getting moisture in openings. Explosive Atmospheres. Obey all signs and instructions. Do not operate product in any area with a potentially explosive atmosphere, including fueling areas or areas which contain chemicals or particles such as grain, dust or metal powders. High- Consequence Activities.
  • Page 5 Auto Charger. Auto Charger. The most effective way to charge GBX155 is by using The NOCO Auto Charger (not included). Recharge Time: Charger Rating: NOTE: The vehicle must be On / Running for the Auto Charger to Fast Charge the unit. 2.7h Power Source.
  • Page 6 60-Second Timeout. A 60-second countdown will be initiated as soon as a battery is detected. After 60 seconds has elapsed, the jump starting function will be disabled. The boost LED will turn off and the internal battery charge LEDs will indicate the current charge level of the unit. To reset the jump-starting function, press the power button to power off the unit.
  • Page 8 Interface 1. Power LED Illuminates White when unit is «On». Will illuminate orange after the 60-second timeout countdown until the clamps are removed from the Car Battery or the GBX155 is power cycled ‘off’ and back ‘on’ again. 2. Power Button Push to turn unit «on» & «off» or restart boost after 60-second timeout. 3.
  • Page 9: Troubleshooting

    Troubleshooting Error Reason/Solution Solid Red Reverse polarity detected. / Reverse the battery connections. Single (1) Flash Short circuit detected on battery clamps. / Remove all loads, reconnect clamps to battery. Double (2) Flash High voltage detected at clamps (the GBX155 is connected to a voltage system greater than 12V, such as 24V). Triple (3) Flash Bad battery cell detected.
  • Page 10: Technical Specifications

    Technical Specifications Internal Battery: 99Wh Lithium Ion USB-C (Out): 5V 3A/9V 3A/12V 3A/15V 3A/20V 3A Peak Current Rating: 4250A USB (Output): 5VDC 2.1A Max / 10W Max Operating Temperature: -20°C to +50°C Housing Protection: IP65 (w/Ports Closed) Charging Temperature: 0ºC to +40ºC Cooling: Natural Convection Storage Temperature: -20ºC to +50ºC (avg Temp.) Dimensions (L x W x H): 12.0 x 6.9 x 2.7 Inches...
  • Page 11 location information (the “Return Location”) from NOCO Support by emailing support@no.co or by calling 1.800.456.6626; and (2) send the Product, including RMA number, and receipt to the Return Location. DO NOT SEND IN PRODUCT WITHOUT FIRST OBTAINING AN RMA FROM NOCO SUPPORT. THE ORIGINAL PURCHASER IS RESPONSIBLE (AND MUST PREPAY) ALL PACKAGING AND TRANSPORTATION COSTS TO SHIP PRODUCTS FOR WARRANTY SERVICE.
  • Page 12 Naudojimas ir garantijos DĖMESIO! PRIEŠ NAUDODAMIESI GAMINIU, ATIDŽIAI PERSKAITYKITE IR PERPRASKITE VISĄ SAUGOS Lietuvos INFORMACIJĄ. Nesivadovaujant saugos nurodymais, galimas ELEKTROŠOKAS, SPROGIMAS, GAISRAS, o tai pavojinga SVEIKATAI, GYVYBEI ir TURTUI. Elektrošokas. Šis gaminys - elektros prietaisas, galintis nukrėsti srove ir rimtai sužeisti. Nepjaustykite jungimo laidų.
  • Page 13: Svarbūs Saugos Nurodymai

    Svarbūs saugos nurodymai ATSARGIAI: Naudodami rankinį režimą, išjungsite visas saugos funkcijas. Naudodami netinkamai ir (arba) pažeisdami rekomenduojamo naudojimo reikalavimus, galite sukelti traumą ar mirtį ir netekti garantinio aptarnavimo paslaugos. Gaisro, sprogimo ir nudegimų rizika. Neišmontuokite, netraiškykite, saugokite nuo aukštesnės nei 60ºC (140ºF) temperatūros ar nedeginkite.
  • Page 14 naudotojo saugumą ar patirtą žalą. Vietos parinkimas. Neaptaškykite gaminio akumuliatoriaus rūgštimi. Nenaudokite prietaiso uždarose arba prastai vėdinamose patalpose. Nedėkite akumuliatoriaus ant gaminio. Pasirūpinkite, kad laidų atsitiktinai nepažeistų judančios automobilio dalys (gaubtas, durelės ir panašiai), judančios variklio dalys (ventiliatoriaus mentės, dirželiai, skriemuliai), nes tai pavojinga sveikatai ir gyvybei. Darbinė temperatūra. Šis prietaisas pritaikytas veikti esant aplinkos temperatūrai nuo -20o C iki +50o C.
  • Page 15 arba grūdų, smėlio ar metalo dulkelėmis. Pavojinga veikla. Šis gaminys neskirtas naudoti ten, kur jo gedimas gali tapti sužeidimo, žūties ar stipraus aplinkos užteršimo priežastimi. Radijo trikdžiai. Gaminys suprojektuotas, išbandytas ir sukonstruotas atsižvelgiant į radijo dažnių reglamentavimo įstatymus. Skleidžiamos bangos gali sutrikdyti kitų elektroninių prietaisų veikimą. Modelio numeris: GBX155. Gaminys atitinka Federalinės ryšių komisijos Taisyklių 15 straipsnio reikalavimus.Naudojantis privalu žinoti dvi sąlygas: (1) šis prietaisas neturi skleisti kenksmingų...
  • Page 16 Automobilių įkroviklis. Veiksmingiausias būdas įkrauti GBX155 yra „The NOCO Automotive Charger“ (nepridedamas). PASTABA: Transporto Automobilių įkroviklis priemonė turi būti įjungta / važiuoti, kad automatinis įkroviklis galėtų greitai įkrauti įrenginį. Pakartotinio Kroviklio Maitinimo šaltinis. krovimo trukmė: nominalas: Kraunant USB įrenginius, pirmiausia reikia įjungti „GBX155“ įrenginį ir tada įjungti įkraunamą USB įrenginį. PASTABA: Jei „GBX155“...
  • Page 17 nei penkis (5) kartus tokiu būdu paleisti variklį penkiolikos (15) minučių intervalu. Leiskite GBX155 „pailsėti“ penkiolika (15) minučių, prieš bandydami paleisti transporto priemonę dar kartą. 4. Paleidę savo transporto priemonę, išjunkite įrenginį, atjunkite akumuliatoriaus gnybtus ir pašalinkite GBX155. 60 sek. skirtasis laikas. 60 sek.
  • Page 19 Sąsaja 1. Kai prietaisas įjungtas, dega balta švieselė «On». Užsidegs oranžine spalva po 60 sekundžių skirtojo laiko skaičiavimo, kol spaustukai bus pašalinti iš automobilio akumuliatoriaus arba „GBX155“ bus išjungtas ir vėl „įjungtas“ maitinimas. 2. Prietaisas įjungiamas Paspauskite, kad įjungtumėte „įjungti“ ir „išjungti“ įrenginį, arba paleiskite stiprinimą iš naujo po 60 sekundžių. 3.
  • Page 20 Gedimai Error (Klaida) Priežastis/sprendimas Tvirta raudona Aptiktas atvirkštinis poliškumas. / Sukeiskite akumuliatoriaus jungtis. Vienkartinis (1) Baterijos gnybtuose aptiktas trumpasis jungimas. / Išjunkite visas apkrovas, prijunkite iš naujo apkabas prie akumuliatoriaus. sumirksėjimas Dvigubas (2) Aukšta įtampa aptikta spaustukuose (GBX155 yra prijungtas prie didesnės nei 12 V įtampos sistemos, pvz., 24 V). sumirksėjimas Trigubas (3) Aptiktas blogas akumuliatoriaus narvelis.
  • Page 21 Techninės sąlygos Vidinė baterija: 99Wh Ličio jonų USB-C (Out (išėjimas)): 5V 3A/9V 3A/12V 3A/15V 3A/20V 3A Didžiausia leistina srovė: 4250A USB (išvadas): 5Vdc 2,1A maks. / 10W maks. Darbinė temperatūra: -20°C iki +50°C Apsaugos klasė: IP65 (kai dangteliai uždaryti) Krovimo temperatūra: 0ºC iki +40ºC Vėsinimas: Natūralūs srautai Laikymo temperatūra: -20ºC iki +50ºC (vidutinė...
  • Page 22 ir gauti prekės grąžinimo leidimo (toliau „PGL“) numerį ir grąžinimo vietos duomenis (toliau „Grąžinimo vieta“); bei (2) išsiųsti gaminį, įskaitant PGL numerį ir grąžinimo vietos kuponą. NESIŲSKITE GAMINIO PIRMA NEGAVĘ PGL IŠ „NOCO“ TECHNINĖS PRIEŽIŪROS SKYRIAUS. TIESIOGINIS PIRKĖJAS ATSAKO UŽ (IR PRIVALO APMOKĖTI IŠ ANKSTO) VISAS PAKAVIMO IR SIUNTIMO IŠLAIDAS, SUSIJUSIAS SU GAMINIŲ SIUNTIMU GARANTINIAM REMONTUI.
  • Page 23 Руководство пользователь и Гарантия ОПАСНО ОЗНАКОМЬТЕСЬ СО ВСЕЙ ИНСТРУКЦИЕЙ ПО БЕЗОПАСНОСТИ И УСВОЙТЕ ЕЁ ПЕРЕД Pусский ИСПОЛЬЗОВАНИЕМ ЭТОГО ПРОДУКТА. Несоблюдение инструкций о безо асности может ривести к УДАРУ ЭЛЕКТРОТОКОМ, ВЗРЫВУ, ВОЗГОРАНИЮ, которые могут вызвать СЕРЬЁЗНУЮ ТРАВМУ, СМЕРТЬ или ПОВРЕЖДЕНИЕ ИМУЩЕСТВА. Удар...
  • Page 24 Важные инструкции о безо асности ВНИМАНИЕ: Режим ручного управления отменяет все меры безопасности. Неправильное использование устройства и/или его использование не в соответствии с нашими рекомендациями может привести к травмам или смерти, а также аннулирует гарантию. Существует угроза пожара, взрыва и ожогов. Не...
  • Page 25 повреждённым кабелем. Сырость и жидкость может повредить продукт. Не подносите продукт или любой его электрический компонент к любой жидкости. Храните и используйте продукт в сухом месте. Не пользуйтесь мокрым продуктом. Если продукт уже работает и подвергся воздействию жидкости, отсое- дините его от аккумулятора и немедленно прекратите работу. Не отсоединяйте продукт, потянув за кабель. ВНИМАНИЕ: Горячая поверхность, подождите, пока...
  • Page 26 устройство только по назначению. Медицинские риборы. Продукт может образовывать электромагнитное поле. Продукт содержит магнитные компо- ненты, которые могут перебить работу кардиостимуляторов, дефибрилляторов и других медицинских приборов. Эти электромагнитные поля могут нару- шить работу кардиостимуляторов или других медицинских приборов. Если вы используете любой медицинский прибор, включая кардиостимулятор, про- консультируйтесь...
  • Page 27 Уровень встроенной батареи При подзарядке уровень заряда встроенной батареи отмечен соответствующими светодиодами. Светодиоды будут медленно мигать «On» и «Off», пока все четыре из них не загорятся устойчиво. Когда батарея полностью заряжена, будет устойчиво гореть зелёным цветом 100% светодиод, а светодиоды 25%, 50% и 75% отключатся.
  • Page 28 Шаг 3: За уск аккумулятора. 1. Перед попыткой запуска аккумулятора убедитесь, что автомобильные источники силовой нагрузки (лампы, радио, кондиционер и т. п.) отключены. 2. Нажмите кнопку питания для начала процедуры запуска. В этот момент все светодиоды мигнут один раз. Если вы правильно подключились к аккуу - мулятору, сначала...
  • Page 30 Интерфейс 1. Светодиод итания Горит белым, когда устройство включено. Загорится оранжевым светом после 60-секундного обратного отсчета времени до тех пор, пока зажимы не будут сняты с автомобильного аккумулятора или GBX155 не будет выключен и снова включен снова. 2. Кно ка итания Power Нажмите, чтобы включить или выключить устройство или перезапустить ускорение после 60-секундного тайм-аута.
  • Page 31 О ределение не оладок Ошибка Причина/Действие Устойчивый Обнаружена обратная полярность. / Поменяйте местами зажимы подключения к аккумулятору. красный Обнаружено короткое замыкание на зажимах для аккумулятора. / Отключите все нагрузки, повторно подсоедините 1 (одна) вспышка зажимы к аккумулятору. Высокое напряжение обнаружено на зажимах (GBX155 подключен к системе с напряжением более 12 В, например 2 (две) вспышки...
  • Page 32: Технические Особенности

    Технические особенности Встроенная батарея: 99Wh Литий Ион USB-C (выход): 5V 3A/9V 3A/12V 3A/15V 3A/20V 3A Максимальный ток: 4250A USB (выход): 5 В постоянного тока, макс. 2,1 A/10 Вт Тем ература для работы: от -20С до +50С Защита имущества: IP65 (с закрытыми портами) Тем...
  • Page 33 NOCO или одобренного NOCO реселлера или дистрибьютора, и не может быть переуступлена или передана другому лицу. Для подачи претензии по гарантии покупатель должен сделать следующее: (1) запросить и получить номер разрешения на возврат товара («РВТ») и информацию о месте возврата («Месте возврата») от службы поддержки NOCO по электронной почте support@no.co или телефону 1-800-456-6626; (2) отправить Изделие с...
  • Page 34 For more information and support visit: www.no.co/support GBX155.10262020B...
