Code Gobo 200 Manual page 4

与电脑灯的连接
根据 DMX512 标准规定，必须采用特性阻抗为 120Ω的屏蔽式双绞电缆作为各台设备的数据传输电缆。在实际
工程应用时，如传输电缆总长度较短，也可以采用音频系统使用的高质量的双芯屏蔽话筒电缆代替。
电缆的两端需自行焊接 XLR 插头，屏蔽网接 XLR 插头的 1 脚，双绞芯线（由不同颜色区分）则分别连接 XLR
插头的 2、3 脚，其中，3 脚为信号正端，2 脚为信号负端，切勿反接。
DMX 信号传输需要在最后一台设备上安装终端 120Ω匹配电阻， 吸收电缆终端的信号反射， 确保信号正确传输。
具体做法：在 XLR 插头的 2、3 脚焊接 1 个 120Ω电阻，把此插头插入最后 1 台电脑灯（或其他设备）的联机插座
上。

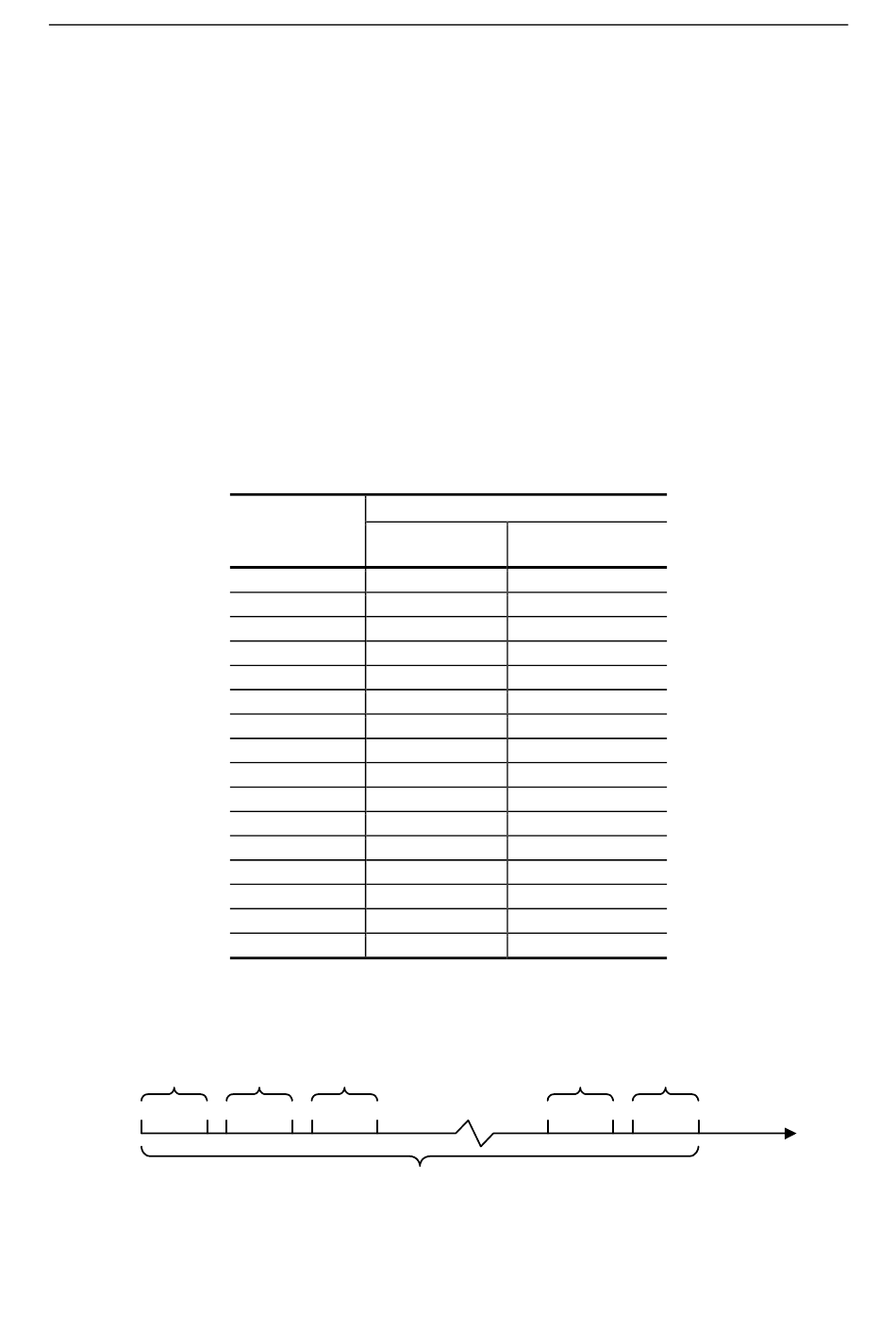

DMX512 地址分配
GOBO 200 电脑灯控制台使用 DMX512 的 1-192 通道向各台电脑灯输送数码控制信号。每台电脑灯固定分配
12 个控制通道。
1#电脑灯
1 12 13
DMX
通道
电脑灯编号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
3#电脑灯
2#电脑灯
24 25 36
16台12通道电脑灯
电脑灯 DMX 起始地址
电脑灯地址开关位
十进制
123456789
1 100000000
13 101100000
25 100110000
37 101001000
49 100011000
61 101111000
73 101100100
85 101010100
97 100001100
109 101101100
121 100111100
133 101000010
145 100010010
157 101110010
169 100101010
181 101011010
15#电脑灯
169
- 2 -
16#电脑灯
180 181 192
中文说明
