- Page 1 电 脑 灯 控 制 台 Scanner Controller 中 / 英 文 使 用 说 明 书 Manual in Chinese/English 顾 德 电 子 有 限 公 司 CODE ELECTRONIC CO., LTD.
- Page 3 中文说明 CODE GOBO 200 电脑灯控制台采用国际通用的 DMX512 数码格式，能控制 16 支 12 通道的电脑灯及其它设 备，可同时运行走灯程序和电脑灯手动操作。功能简洁，操作灵活方便，特别容易使用。适用于各种歌舞厅、酒吧 和小型文艺演出的场合。 技术参数 DMX512 输出信号 DMX 控制通道 控制电脑灯数量 每台电脑灯最大控制通道数 电脑灯手动操作 电脑灯程序 每程序最大步数 程序步总数 走灯速度调节范围 0.25-60 秒/步 0-100% 程序步间的渐变调节范围 带背光的 LCD 液晶显示屏，LED 指示灯 显示方式 DMX 输出接口 XLR-D3F 其它功能 关机、掉电数据保持，各程序速度、渐变值自动记忆 AC 90-240V，50-60Hz，4W 电源...
- Page 4 电缆的两端需自行焊接 XLR 插头，屏蔽网接 XLR 插头的 1 脚，双绞芯线（由不同颜色区分）则分别连接 XLR 插头的 2、3 脚，其中，3 脚为信号正端，2 脚为信号负端，切勿反接。 DMX 信号传输需要在最后一台设备上安装终端 120Ω匹配电阻， 吸收电缆终端的信号反射， 确保信号正确传输。 具体做法：在 XLR 插头的 2、3 脚焊接 1 个 120Ω电阻，把此插头插入最后 1 台电脑灯（或其他设备）的联机插座 上。 DMX512 地址分配 GOBO 200 电脑灯控制台使用 DMX512 的 1-192 通道向各台电脑灯输送数码控制信号。每台电脑灯固定分配 12 个控制通道。 电脑灯 DMX 起始地址 电脑灯编号 电脑灯地址开关位 十进制...
- Page 5 中文说明 系统连接示意图 120Ω终端 16#电脑灯 匹配电阻 DMX地址： 181 4#电脑灯 DMX地址：37 3#电脑灯 DMX地址：25 2#电脑灯 DMX地址： 13 1#电脑灯 DMX地址：1 DMX信号传输电缆 GOBO 200 电脑灯控制台 - 3 -...
- Page 6 中文说明 面板装置 图中编号 名称 功能与用途 控制台的 AC 电源开关。 power 电源开关 blackout 黑场键 此键的状态由指示灯表示： ♦ 灯亮，控制台处于黑场状态； ♦ 灯熄，控制台处于运行状态。 在编程状态下，调整通道推杆可改变指定电脑灯对应通道的控制值。 CH1~CH12 通道推杆组 manual 手动操作键 指示灯亮时处于手动操作模式。 1~16 数字键 这些数字键用于选择走灯程序、选择电脑灯。 LCD 液晶显示屏 显示控制台当前的运行状态和各种设置值。 delete 删除键 在编程状态下使用： ♦ 短按则删除当前程序步； ♦ 按住超过 2 秒则快速删除当前程序步， 直至把当前走灯程序清空。 ◄ 方向键 编程时，向后查看各个程序步。...
- Page 7 Select chase: PROG CHASE: XXX xxx 当前正在编辑的电脑灯程序号 Step：[xxx]* 用 * 号表示此程序步是最后一步。 注：以 x 代表数字 电脑灯走灯程序的运行 按 1~16 数字键，运行对应编号的电脑灯走灯程序。 如果数字键对应的程序尚未编辑，按此数字键绿灯不亮，显示屏同时显示此程序为空。 用 speed 速度推杆改变当前程序的运行速度，控制台会自动记忆每个程序的运行速度值。0%=最慢， 100%=最快。 用 cross 渐变推杆改变当前程序的步间渐变过渡，控制台会自动记忆每个程序的运行速度值。0%=最慢， 100%=最快。 blackout 键有两种状态： ♦ 红灯亮，控制台处于黑场状态； ♦ 红灯熄灭，控制台处于运行状态。 GOBO 200 电脑灯控制台具有断电后资料储存保护功能，运行时断电或关机，控制台自动记忆最后的运行状态， 重新开机或来电后，自动接续运行。 - 5 -...
- Page 8 中文说明 电脑灯走灯程序的编辑 按住 program 键超过 1 秒，进入编程状态； 用数字键选择要编辑的程序号码； 用►、◄键改变当前编辑的程序步，如当前为最后程序步则屏幕上有*号； 按数字键选择当前步要编辑的电脑灯号； 调整 CH1-CH12 推杆，设置电脑灯各通道值； 重复 4~5 步，设置其他电脑灯通道值； 按►键，编辑下一个程序步。如当前程序步为最后步（带*号） ，则自动把当前程序步的内容复制到下一个 程序步中。重复 4~6 步，编辑其他程序步； 按住 program 键超过 1 秒，推出编程状态。重复 1~8 步，编辑其他程序。 ►、◄键的使用功能 这两个键仅在编程状态下使用： ►、◄键都可以翻查已编辑程序步的灯光效果； ►键的插入、复制功能（举例说明） ： ♦ 如当前程序内容为空，进入编程后 LCD 屏幕将显示“Step [001] *” ，表示当前步号码=001，并且是 最后一步（*号代表最后的程序步）...
- Page 9 中文说明 delete 删除键的使用 ♦ 编程状态下，短暂按此键，删除当前编辑的程序步； ♦ 编程状态下，按住此键超过 1 秒，快速删除程序步。当全部的程序步都被删除后，当前程序就是空程序。 ♦ 电脑灯手动操作状态下，按此键可清除手动操作的记忆。 编程提示 ♦ 编好当前程序后，要先退出编程状态，然后再进入编程状态，编辑另一个程序。 ♦ 注意►键的使用，要充分理解使用方法，否则容易插入不必要的无用的或全黑程序步。 ♦ 可编辑只含 1 步的电脑灯程序，作为电脑灯固定场景使用。 ♦ 在编程时不涉及 speed 和 cross 的设定，在各程序运行状态下直接设置并自动记忆。 编程操作示意图 ①进入编程状态 ------------------------------------------ 按住Program键超过1秒进入编程 ②选择程序号 ------------------------------------------ 用数字键选择要编辑的程序编号 ③选择程序步 ------------------------------------------ 用＜、＞键选择要编辑的程序步 ④选电脑灯 ------------------------------------------ 用数字键选择电脑灯 ⑥ ⑤设置电脑灯各通道值...
- Page 10 中文说明 电脑灯手动操作 按 manual 键； 用数字键选择手动操作的电脑灯，可多选； 用调整 CH1~CH12 推杆，设置电脑灯的各参数，显示屏显示最后设置的通道值。推动推杆，令推杆值越 过电脑灯当前的控制值之后，电脑灯才接受推杆控制。 再次按 manual 键，取消电脑灯手动操作。控制台会记住最后的手动操作各参数，再次进入手动操作时恢 复到此状态。 在手动操作状态下，若按 delete 键，清除手动操作参数的记忆。 提示： ♦ 如果同时选择多台电脑灯，调整推杆时，同时作用于被选的电脑灯。 ♦ 在走灯程序运行时，可执行手动操作。 - 8 -...
-
Page 11: Technical Specifications
Chase program and manual control of scanners can be performed at the same time. Its functions are compact. Its convenient and flexible operation made it be handled very easily. GOBO 200 is suitable for different ballroom, taproom and small show. - Page 12 2 and foot 3 of a plug then plug it to the output of the last scanner (or other equipment). Address distribution of DMX512 GOBO 200 scanner controller utilizes channel 1-96 of DMX512 to transmit the control signals to various scanners. Each scanner is fixed with 8 control channels.
- Page 13 English Manual Schematic of system connection 120Ω Resistance scanner DMX addr: scanner ：37 DMX addr: scanner DMX addr: scanner DMX addr: 1# scanner DMX addr: DMX Cable GOBO 200 Scanner Console - 3 -...

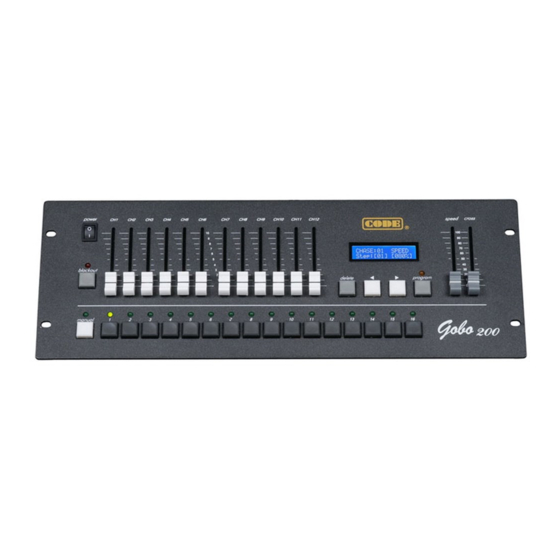

- Page 14 English Manual Panel of GOBO 200 Name Functions and purposes power switch Switch of AC power of the controller. The key state is indicated by LED as following: ♦ When its LED is on, the controller is in blackout state;...
- Page 15 When its LED is off, the controller is in running state. GOBO 200 scanner controller has auto save function when power off. When the controller is turned off or the power supply is broken off, it can save the last running state automatically and run from that state continually next time.
-
Page 16: Edit Of Chase Program
English Manual Edit of chase program Press program key for more than 1 second to enter into program edit state. Use number key to choose the number of chase program want to be edited. Use ►, ◄ key to change the current chase step. If the current step is the last one, it has a * on the screen. - Page 17 English Manual Functions of Delete key ♦ Press the key quickly to delete the current chase step. ♦ Press the key for more than 1 second to delete chase steps quickly until the chase program is empty. When all chase steps are deleted, a chase program is an empty chase program. ♦...
- Page 18 English Manual Schematic of program edit ① Into program edit state ------------------------------------------ Press Program key for more than 1 second ② Choose program No. ------------------------------------------ Use number key to choose program No. ③ Choose chase step ------------------------------------------ Use＜＞key to choose chase step. ④...
- Page 19 English Manual Manual operation of scanner Press manual key; Use number key to choose scanner wanted to be controlled manually. Multi scanner can be chosen. Move CH1-CH12 slider to set each channel value of a scanner. Last channel value is displayed on LCD display.
- Page 20 顾德电子有限公司 CODE ELECTRONIC CO., LTD.
