10.Collocare il ricevitore remoto al centro del montante e collegare i cavi secondo le
Alimentazione dal soffitto (230V/50Hz)
RICEVITORE

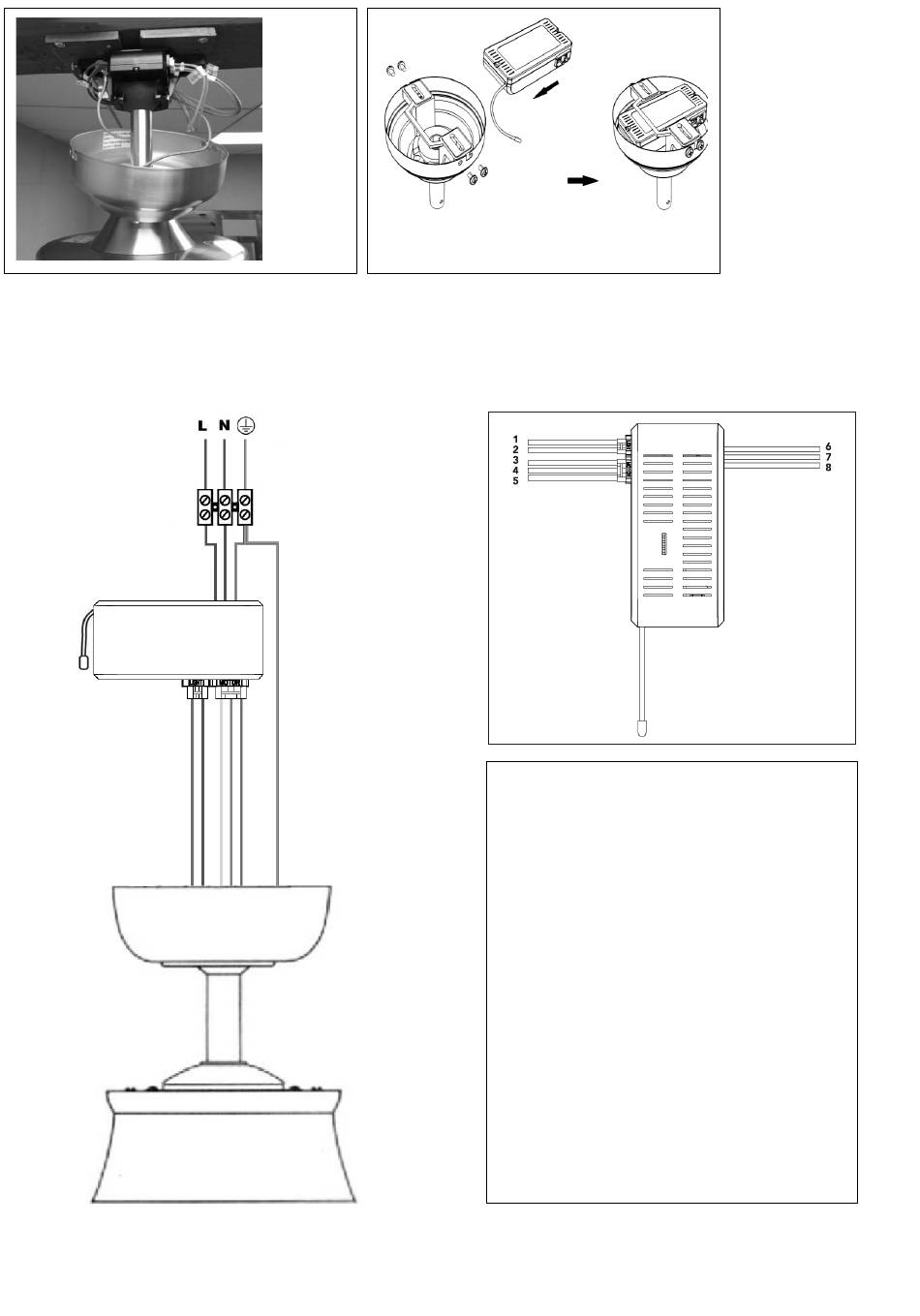

11.Schema di collegamento del telecomando.
MOTORE
Non è necessario lasciare l'antenna fuori
presa
Parti:
1: Cavo sottile L (Rosso)
2: Cavo sottile N (Blu)
3: Cavo fase motore U (Grigio)
4: Cavo fase motore V (Giallo)
5: Cavo fase motore W (Rosso)
6：AC IN L (Marrone)
7：AC IN N (Blu)
8：Cavo di messa a terra (Verde & Giallo)
14
dalla
istruzioni.
Antenna
