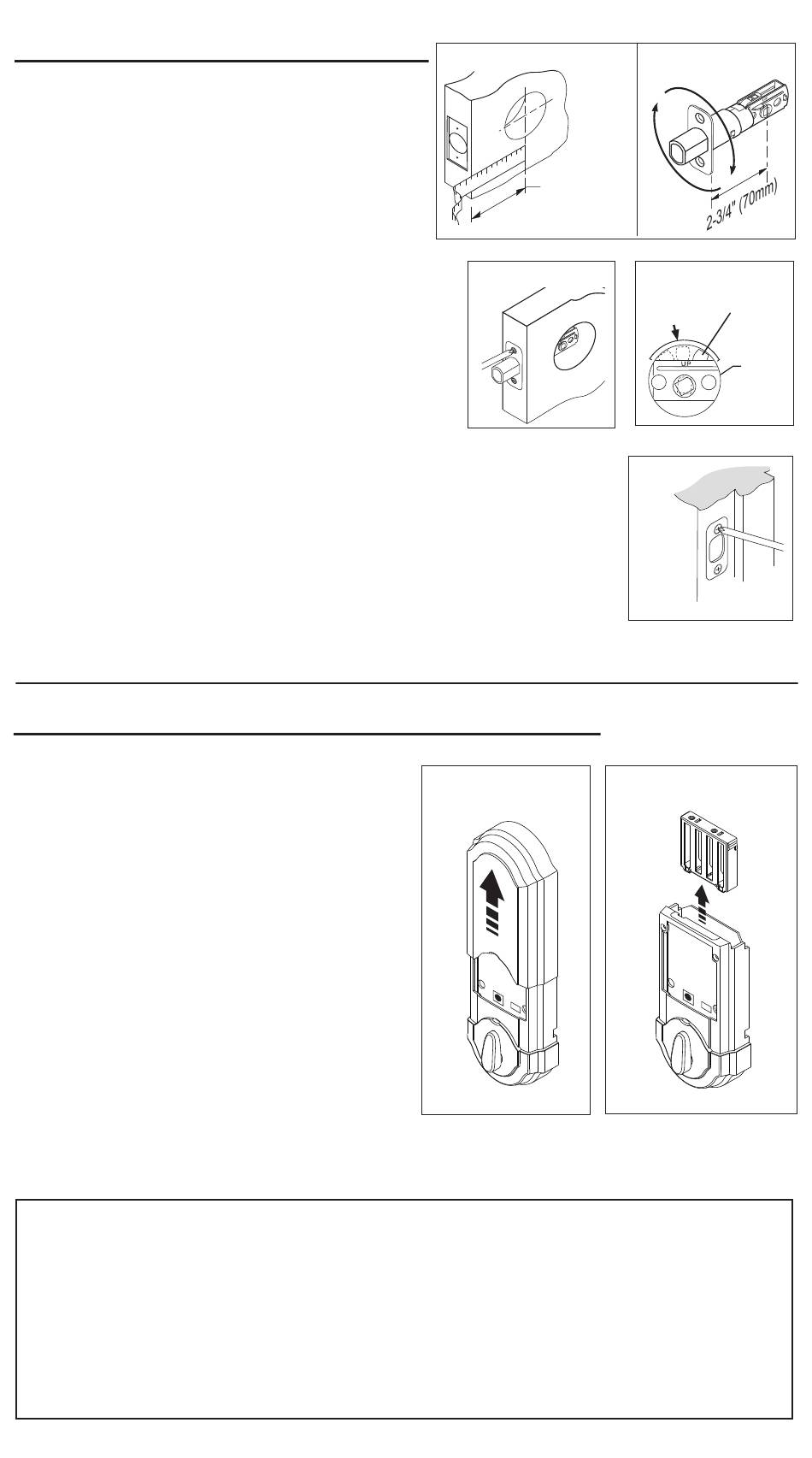

1. Installation de la gâche et du pêne.
a. Déterminez la distance d'entrée,
consultez la figure 1.
b. Si une distance d'entrée de 2 po 3/4
(70 mm) est requise, étendez le pêne et
ajustez le verrou tel que montré. (Con-
sultez la figure 2.)
c. Installez le verrou en le fixant avec les
petites vis à bois (consultez la figure 3).
Remarque : pour un trou de 1 po 1/2
(38 mm) diamètre, vérifiez si le pêne
s'étend et se rétracte librement. Les zones
marquées peuvent nécessiter un
dégagement supplémentaire pour que le
mécanisme du verrou fonctionne convenablement
(consultez la figure 4).
d. Laissez le pêne dans sa position étendue.
e. Installez la gâche en utilisant deux vis à bois de 1 po 1/2
(38 mm) (consultez la figure 5).
2. Enlèvement du couvercle et du boîtier de pile.
a. Retirez le couvercle du mécan-
isme en le faisant glisser vers le
haut (consultez la figure 6).
b. Retirez le bloc-piles de l'intérieur
du mécanisme en le soulevant et en
le tirant (consultez la figure 7).
1. Vérifiez que la position no 2 des « Commutateurs d'ajustements » est
à la position « OFF ». (Veuillez consulter la partie 10.)
2. Travaillez avec la porte ouverte (éloignée du montant de la porte) pour
éviter de la verrouiller accidentellement.
3. Assurez-vous que le pêne du verrou est étendu (position de verrouil-
lage).
Important avant de procéder :
Fig. 1
2-3/8" (60mm)
ou
2-3/4" (70mm)
Fig. 3
Fig. 6
Fig. 2
Fig. 4
Déclencheur
Zone
1-1/2
(38mm)
trou
Fig. 5
Fig. 7
