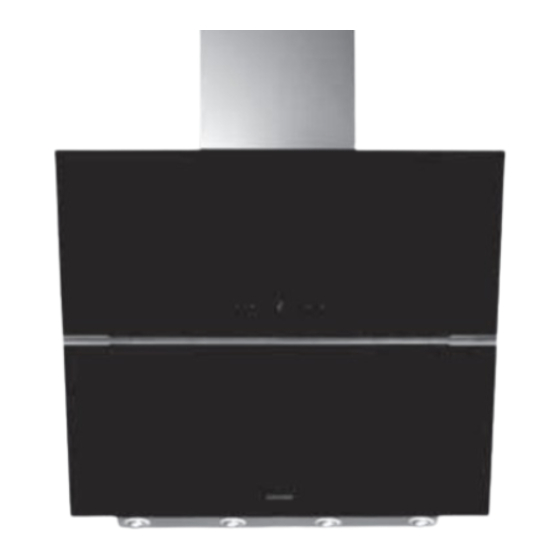

- Page 1 Odsavač par komínový Odsávač pár komínový Wyciąg kuchenny kominowy Vapor chimney absorber OPK7790...
-
Page 3: Table Of Contents
Režim odvětrávání nebo recirkulace Pachové čidlo/automatický režim ano/ano Osvětlení 4 x 1 W LED Hmotnost 32 kg Hlučnost, odvětrávání/recirkulace < 49/51 dB(A) Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPK7790... -
Page 4: Důležitá Upozornění
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru! • Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy. OPK7790... -
Page 5: Popis Výrobku
F Horní kryt (viz dále) Příslušenství 1. Zpětná klapka POPIS OVLÁDACÍHO PANELU 1. Symboly pro nastavení stupně výkonu ventilátoru 2. Zobrazení nastaveného stupně výkonu, příp. doby zpožděného vypnutí 3. Symbol pro nastavení zpožděného vypnutí 4. Symbol pro zapnutí/vypnutí osvětlení OPK7790... -
Page 6: Návod K Obsluze
Pozn.: Pokud do 20-ti vteřin nepotvrdíte nastavení doby zpožděného vypnutí, nastavení se smaže a funkce zpožděného vypnutí se deaktivuje. 4. Po uplynutí nastavené doby se ventilátor spotřebiče vypne. Pozn.: Stisknete-li během odpočítávání symbol „T“ nebo vypnete-li ventilátor ručně před uplynutím doby zpožděného vypnutí, funkce zpožděného vypnutí se vypne. OPK7790... -
Page 7: Čištění A Údržba
3. Nechte kovový filtr odmočit v teplé vodě s přídavkem saponátu. Vyčistěte jej jemným kartáčkem, opláchněte čistou vodou a nechte oschnout. 4. Úplně suchý filtr opačným postupem nasaďte zpět. 5. Vypněte spotřebič, aby se zavřel kryt filtru. Obr. 1 Obr. 2 OPK7790... -
Page 8: Instalace Spotřebiče
V případě potřeby použijte redukci průměru (150/120 mm). Pozn.: Pružné potrubí a redukce průměru nejsou součástí dodávky. 6. Nasaďte na tělo spotřebiče oba komínové kryty (B, C). Horní komínový kryt (C) Obr. 4 OPK7790... -
Page 9: Řešení Potíží
fi ltru (v režimu odvětrávání). DOKOUPITELNÉ PŘÍSLUŠENSTVÍ Kovový tukový filtr 1 ks obj. kód 61990027 cena dle platného ceníku Uhlíkový filtr 1ks obj. kód 61990030 cena dle platného ceníku Redukce průměru 150/120 mm s klapkou obj. kód 61990013 cena dle platného ceníku OPK7790... -
Page 10: Servis
životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPK7790... - Page 11 Režim odvetrávanie alebo recirkulácia Pachový senzor/automatický režim áno/áno Osvetlenie 4 x 1 W LED Hmotnosť 32 kg Hlučnosť, odvetrávanie/recirkulácia < 49/51 dB(A) Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti v zobrazení bez predchádzajúceho upozornenia. OPK7790...
-
Page 12: Dôležité Upozornenia
Pri použití nádob menších než sú odporúčané by plameň horel aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel a nebezpečenstvo požiaru! • Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo požiaru! OPK7790... -
Page 13: Popis Výrobku
E Nástenný držiak horného krytu komína F Horný kryt (pozri ďalej) Príslušenstvo 1. Spätná klapka POPIS OVLÁDACIEHO PANELA 1. Symbol nastavenia stupňa výkonu ventilátora 2. Zobrazenie nastaveného stupňa výkonu, príp. doby oneskoreného vypnutia 3. Symbol nastavenia oneskoreného vypnutia 4. Symbol zapnutia/vypnutia osvetlenia OPK7790... -
Page 14: Návod Na Obsluhu
Pozn.: Ak do 20 sekúnd nepotvrdíte nastavenie doby oneskoreného vypnutia, nastavenie sa zmaže a funkcia oneskoreného vypnutia sa deaktivuje. 4. Po uplynutí nastavenej doby sa ventilátor spotrebiča vypne. Pozn.: Ak počas odpočítavania stlačíte symbol „T“ alebo ak vypnete ventilátor ručne pred uplynutím doby oneskoreného vypnutia, funkcia oneskoreného vypnutia sa vypne. OPK7790... -
Page 15: Čistenie A Údržba
3. Nechajte kovový filter odmočiť v teplej vode s prídavkom saponátu. Vyčistite ho jemnou kefkou, opláchnite čistou vodou a nechajte uschnúť. 4. Úplne suchý filter opačným postupom nasaďte naspäť. 5. Vypnite spotrebič, aby sa zatvoril kryt filtra. Obr. 1 Obr. 2 OPK7790... -
Page 16: Inštalácia Spotrebiča
V prípade potreby použite redukciu priemeru (150/120 mm). Pozn.: Pružné potrubie a redukcie nie sú súčasťou dodávky. 6. Nasaďte oba komínové kryty (B, C) na telo spotrebiča. Horný komínový kryt (C) Obr. 4 OPK7790... -
Page 17: Odstraňovanie Problémov
fi ltra (v režime odvetrávania). DOKÚPITEĽNÉ PRÍSLUŠENSTVO Kovový tukový filter 1 ks obj. kód 61990027 cena podľa platného cenníka Uhlíkový filter 1ks obj. kód 61990030 cena podľa platného cenníka Redukcia priemeru 150/120 mm obj. kód 61990013 cena podľa platného cenníka OPK7790... -
Page 18: Servis
životné prostredie a ľudské zdravie, ktoré by inak spôsobila nevhodná likvidácia. Podrobnejšie informácie o recyklácii výrobku vám poskytne príslušný miestny úrad, spoločnosť zaoberajúca sa likvidáciou domáceho odpadu alebo obchod, kde ste výrobok zakúpili. OPK7790... - Page 19 Oświetlenie 4 x 1 W LED Ciężar 32 kg Poziom hałasu, odciąg/recyrkulacja < 49/51 dB(A) Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania, nie odpowiada za błędy druku i różnice w wyglądzie produktu w porównaniu z ilustracją. OPK7790...
-
Page 20: Ostrzeżenia
• Należy zadbać, aby średnica palnika na kuchence gazowej lub gazowej płycie grzewczej odpowiadała użytemu naczyniu do gotowania. W przypadku używania naczyń o średnicy mniejszej niż zalecana płomień może pełzać OPK7790... -
Page 21: Opis Produktu
W przypadku nieprzestrzegania wskazówek producenta ewentualne naprawy nie będą uznawane, jako gwarancyjne. OPIS PRODUKTU A Korpus urządzenia B Dolna osłona kominowa C Górna osłona kominowa D Osłona fi ltra E Naścienny uchwyt górnej osłony kominowej F Osłona górna (patrz dalej) Akcesoria 1. Klapa zwrotna OPK7790... -
Page 22: Opis Panelu Sterowania
2. Silnik otworzy osłonę filtra. 3. Po zakończeniu pracy, urządzenie należy wyłączyć poprzez ustawienie stopnia wydajności wentylatora na „0”. 4. Silnik zamknie osłonę filtra. Włączenie/wyłączenie oświetlenia Poprzez wciśnięcie symbolu L oświetlenie zostanie włączone. Po ponownym wciśnięciu symbolu L oświetlenie zostanie wyłączone. OPK7790... -
Page 23: Czyszczenie I Konserwacja
• Powierzchnie zewnętrzne urządzenia należy czyścić wilgotną szmatką, ewentualnie przy użyciu neutralnego środka czyszczącego. • Do czyszczenia nie należy używać druciaka, szorstkich gąbek, środków abrazyjnych, rozpuszczalników ani agresywnych środków czyszczących. • Do czyszczenia urządzenia nie wolno używać czyścików parowych! OPK7790... - Page 24 1. Należy wyjąć filtr metalowy (ryc. 2) i zdjąć z niego filtr węglowy. 2. Włożyć nowy filtr węglowy na metalowy (ryc. 3), a całość umieścić z powrotem na swoim miejscu. Ryc. 3 OPK7790...
-
Page 25: Instalacja Urządzenia
8. Nałożyć i przykręcić dolną i górną osłonę kominową (C, D). W razie potrzeby można użyć osłony górnej (F), Rys. 6. 9. Następnie należy podłączyć kabel zasilający do gniazdka elektrycznego. Ryc. 5 Ryc. 6 Demontaż Przy demontażu najpierw należy odłączyć kabel zasilający z sieci, a następnie w sposób odwrotny zdemontować poszczególne części urządzenia. OPK7790... -
Page 26: Rozwiązywanie Problemów
Zapewniając właściwą likwidację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminnym, przedsiębiorstwie zapewniającym usługi likwidacji odpadu domowego lub w sklepie, gdzie zakupiono produkt. OPK7790... -
Page 27: Technical Parameters
4 x 1 W LED Weight 32 kg Noise level, airing/re-circulation < 49/51 dB(A) The manufacturer reserves the right to perform technical modifi cations, and to correct print errors and diff erences in the provided fi gures without prior notice. OPK7790... -
Page 28: Important Notes
• For the ventilation ducts all the applicable standards and regulations should be observed. • The diameter of the duct pipeline for the airing mode should be approximately the same as the diameter of output pipe of the absorber. OPK7790... -
Page 29: Product Description
1. Backfl ow valve DESCRIPTION OF THE CONTROL PANEL 1. Fan power level setting symbols 2. Display of the set power level, or time of delayed switching off 3. Symbol of setting the delayed OFF timer 4. Symbol of lighting ON/OFF OPK7790... -
Page 30: Operating Instructions
4. The unit will switch off automatically after the preset time runs out. Note: If you press the „T“ symbol during the countdown, or switch off the fan manually before the time runs out, the delayed off function will be deactivated. OPK7790... -
Page 31: Cleaning And Maintenance
3. Leave the metal fi lter in warm water with a detergent. Clean it with a soft brush, rinse with clean water and let dry. 4. Remount the completely dry fi lter following the reverse steps. 5. Switch the unit off so that the fi lter casing closes. Fig. 1 Fig. 2 OPK7790... -
Page 32: Installation Of The Unit
6. Mount both chimney covers on the body of the unit (B, C). Shift the upper chimney cover (C) up to the required height, and mark the height of the hole for the wall holder of the upper cover (E), Fig. 6. Remove both chimney covers. Fig. 4 OPK7790... -
Page 33: Troubleshooting
Signal of check or cleaning of the fat fi lter (airing mode) SUPPORTED ACCESSORIES Metal filter 1 pc Ord. No. 61990027 Price: See price list Carbon filter 1 pc Ord. No. 61990030 Price: See price list 150/120 mm diameter adapter Ord. No. 61990013 Price: See price list OPK7790... -
Page 34: Servicing
You can learn more about recycling this product from your local authorities, a household waste disposal service, or the store where you purchased this product. OPK7790... - Page 36 Jindřich Valenta - ELKO Valenta Czech Republic, Vysokomýtská 1800, 565 01 Choceň, Tel. +420 465 322 895, Fax: +420 465 473 304, www.my-concept.cz Elko Valenta Slovakia s. r. o., Kasárenská 396/14, 911 05 Trenčín Tel.: +421 326 583 465, Fax: +421 326 583 466, www.my-concept.sk Elko Valenta Polska Sp.
