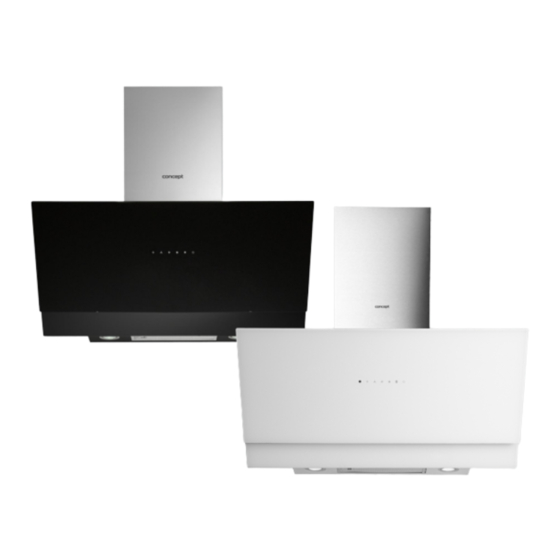

- Page 1 ODSAVAČ PAR KOMÍNOVÝ ODSÁVAČ PÁR KOMÍNOVÝ OKAP KUCHENNY KOMINOWY TVAIKA NOSŪCĒJS (BRĪVSTĀVOŠAIS) CHIMNEY FUME HOOD OPK5490bc/OPK5490wh...
-
Page 3: Technické Parametry
Potřebný počet uhlíkových filtrů pro recirkulaci Režim Odvětrávání/recirkulace Osvětlení LED 2 x 1.5 W Hmotnost 21 kg Hlučnost odvětrávání/recirkulace ≤62 dB (A) Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPK5490bc/OPK5490wh... -
Page 4: Důležitá Upozornění
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště. • Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak větší než 4 Pa (0,04 mbar). OPK5490bc/OPK5490wh... -
Page 5: Popis Výrobku
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční. POPIS VÝROBKU Dolní komínový kryt Ovládací panel Tělo spotřebiče Příslušenství Držák pro horní a dolní komínový kryt Držák pro spotřebič Výstupní pružné potrubí Kovový tukový filtr Uhlíkový filtr (nutno dokoupit) OPK5490bc/OPK5490wh... -
Page 6: Popis Ovládacího Panelu
3 minuty. Tlačítko pro zapnutí/vypnutí bude blikat. • Přednastavená doba odloženého vypnutí je nastavena pevně a nelze ji měnit. • Během odloženého vypnutí je možné spotřebič vypnout stisknutím tlačítka zapnutí/vypnutí. • Pro úplné vypnutí spotřebiče stiskněte tlačítko zapnutí/vypnutí 2x. OPK5490bc/OPK5490wh... -
Page 7: Návod K Obsluze
Čištění a výměna filtrů Kovové tukové filtry Při běžném používání spotřebiče by kovové tukové filtry měly být zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení nebo fritování tento interval zkraťte. Nepoužívejte spotřebič bez řádně nasazených kovových tukových filtrů! OPK5490bc/OPK5490wh... - Page 8 Pro vyjmutí kovových filtrů je nejdříve zapotřebí vyjmout vrchní skleněný kryt. Odklopte skleněný kryt (viz Obr. 1) a skleněný kryt vyjměte. Dle Obr. 2 vyjměte kovový filtr. Kovové filtry nechte odmočit v teplé vodě s přídavkem saponátu, nebo vložte do myčky s čisticím pro- středkem s nastavenou teplotou mycího programu pod 60°C.
-
Page 9: Instalace Spotřebiče
12. Na stěně označte a následně vyvrtejte otvory pro připevnění držáku spodního dílu komínu dle Obr. 5 (krok D). 13. Na výstupní otvor nasaďte výstupní pružné potrubí. V případě potřeby použijte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stěně. OPK5490bc/OPK5490wh... - Page 10 Horní díl vysuňte do požadované výšky a horní díl komínu připevněte k držáku horního dílu komínu dle Obr. 9. 17. Připojte přívodní kabel do zásuvky elektrického napětí. Obr. 4 Obr. 5 Min. Min. 530mm 530mm Obr. 6 SPRÁVNĚ ŠPATNĚ OPK5490bc/OPK5490wh...
- Page 11 Obr. 7 Obr. 8 Obr. 9 Demontáž Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů: Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič). Následně opačným způsobem jakým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače. OPK5490bc/OPK5490wh...
-
Page 12: Řešení Potíží
V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte. Zkontrolujte držák, zda je v rovině, Držák pro odsavač není v rovině nebo Odsavač není v rovině příp. utáhněte upevňovací šrouby a nejsou pevně dotaženy šrouby držáku. vyrovnejte odsavač do roviny. OPK5490bc/OPK5490wh... -
Page 13: Ochrana Životního Prostředí
Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPK5490bc/OPK5490wh... -
Page 15: Technické Parametre
Potrebný počet uhlíkových filtrov na recirkuláciu Režim Vetranie/recirkulácia Osvetlenie LED 2 x 1,5 W Hmotnosť 21 kg Hlučnosť vetrania/recirkulácie ≤62 dB (A) Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia. OPK5490bc/OPK5490wh... -
Page 16: Dôležité Upozornenia
šachty, ktorá slúži na vetranie miestností, v ktorých sú inštalované zdroje tepla. • Pri súčasnom používaní prístroja a zdrojov tepla nesmie byť v miestnosti podtlak väčší než 4 Pa (0,04 mbar). • Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca. OPK5490bc/OPK5490wh... - Page 17 Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná. POPIS VÝROBKU Dolný komínový kryt Ovládací panel Telo prístroja Príslušenstvo Držiak pre horny a dolný kominovy kryt Držiak pre pristroj Výstupné pružné potrubie Kovový tukový filter Uhlíkový filter (treba dokúpiť) OPK5490bc/OPK5490wh...
-
Page 18: Popis Ovládacieho Panelu
3 minúty. Tlačidlo pre zapnutie/vypnutie bude blikať. • Prednastavený čas odloženého vypnutia je nastavený pevne a nemožno ho meniť. • Pri odloženom vypnutí možno prístroj vypnúť stlačením tlačidla zapnutie/vypnutie. • Pre úplné vypnutie prístroja 2x stlačte tlačidlo zapnutie/vypnutie. OPK5490bc/OPK5490wh... -
Page 19: Návod Na Obsluhu
častiach prístroja. Čistenie a výmena filtrov Kovové tukové filtre Pri bežnom používaní prístroja treba kovové tukové filtre skontrolovať, príp. vyčistiť každý mesiac. V prípade častejšieho smaženia alebo fritovania tento interval skráťte. Nepoužívajte prístroj bez dobre nasadených kovových tukových filtrov! OPK5490bc/OPK5490wh... - Page 20 Na vybratie kovových filtrov treba najprv vybrať vrchný sklenený kryt. Odklopte sklenený kryt (pozri obr. 1) a sklenený kryt vyberte. Podľa obr. 2 vyberte kovový filter. Kovové filtre nechajte odmočiť v teplej vode s prídavkom saponátu, alebo vložte do umývačky s čistiacim prostriedkom s nastavenou teplotou čistiaceho programu pod 60 °C.
-
Page 21: Inštalácia Prístroja
(150/120 mm). Druhú časť pružného potrubia vložte do pripraveného otvoru v stene. 14. Na zavesený odsávač nasaďte spodný aj horný diel komína (obr. 9). Horný diel vysuňte do požadovanej výšky a na stene vyznačte otvory na pripevnenie držiaka horného dielu komína. Potom odstráňte spodný aj horný diel komína. OPK5490bc/OPK5490wh... - Page 22 8. Horný diel vysuňte do požadovanej výšky a horný diel komína pripevnite k držiaku horného dielu komína podľa obr. 9. 17. Pripojte prívodný kábel do zásuvky elektrického napätia. Obr. 4 Obr. 5 Min. Min. 530mm 530mm Obr. 6 SPRÁVNE NESPRÁVNE OPK5490bc/OPK5490wh...
- Page 23 Obr. 7 Obr. 8 Obr. 9 Demontáž Ak prístroj demontujete, treba dodržať správne poradie úkonov: Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič). Potom opačným spôsobom, akým sa robí inštalácia prístroja, demontujte jednotlivé časti odsávača. OPK5490bc/OPK5490wh...
-
Page 24: Riešenie Problémov
Držiak na odsávač nie je v rovine, Skontrolujte držiak, či je v rovine, Odsávač nie je v rovine alebo nie sú pevne dotiahnuté skrutky príp. utiahnite upevňovacie skrutky a držiaka. odsávač vyrovnajte do roviny. OPK5490bc/OPK5490wh... -
Page 25: Ochrana Životného Prostredia
životného prostredia a ľudského zdravia. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili. OPK5490bc/OPK5490wh... -
Page 27: Parametry Techniczne
Wymagana ilość filtrów węglowych do recyrkulacji Tryb Wentylacja/recyrkulacja Oświetlenie LED 2 x 1,5 W Masa 21 kg Poziom hałasu wentylacji/recyrkulacji ≤62 dB (A) Producent zastrzega sobie prawo do zmian technicznych, błędów typograficznych oraz odmienności obra- zów bez uprzedniego powiadomienia. OPK5490bc/OPK5490wh... - Page 28 • Należy przestrzegać interwałów wymiany i czyszczenia filtrów (co najmniej raz na 2-3 miesiące). W razie nieprzestrzegania tych wymagań istnieje wskutek układania tłuszczu w filtrach niebezpieczeństwo pożaru! • Podczas odprowadzania powietrza należy przestrzegać wszystkich odpowiednich norm i obowiązujących przepisów. OPK5490bc/OPK5490wh...
-
Page 29: Opis Produktu
Nieprzestrzeganie instrukcji producenta może doprowadzić do tego, że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną. OPIS PRODUKTU Dolna pokrywa komina Panel sterowania Korpus urządzenia Akcesoria Uchwyt gornej i dolnej pokrywy komina Uchwyt urządzenia Elastyczna rura wylotowa Metalowy filtr tłuszczowy Filtr węglowy (sprzedawany oddzielnie) OPK5490bc/OPK5490wh... -
Page 30: Opis Panelu Sterowania
/ wyłącz zacznie migać. • Wstępnie ustawiony czas opóźnionego wyłączenia jest stały i nie można go zmienić. • Przy aktywnym opóźnionym wyłączeniu można wyłączyć urządzenie naciskając przycisk włącz/wyłącz. • Aby całkowicie włączyć urządzenie, naciśnij 2 razy przycisk włącz/wyłącz. OPK5490bc/OPK5490wh... -
Page 31: Instrukcja Obsługi
Czyszczenie i wymiana filtrów Metalowe filtry tłuszczowe Metalowe filtry tłuszczowe należy podczas normalnego użytkowania urządzenia sprawdzać, ewentualnie czyścić każdy miesiąc. W razie częstszego smażenia lub frytowania należy skrócić ten interwał. Nie wolno korzystać z urządzenia bez prawidłowo zamontowanych metalowych filtrów tłuszczowych! OPK5490bc/OPK5490wh... - Page 32 Aby wyjąć metalowe filtry, należy najpierw zdjąć górną szklaną pokrywę. Uchyl szklaną pokrywę (patrz Rys. 1) i wyjmij ją. Wyjmij metalowy filtr, jak pokazano na Rys. 2. Metalowe filtry należy pozostawić do odmoczenia w ciepłej wodzie z detergentem lub włożyć do zmy- warki ze środkiem do czyszczenia z ustawioną...
-
Page 33: Instalacja Urządzenia
10. Zdejmij okap kuchenny z uchwytu lub ze śrub i na zaznaczonych miejscach wywierć otwory. Na przymo- cowany uchwyt lub na śruby zawieś okap kuchenny i przymocuj go do ściany. 11. Po zawieszeniu i przymocowaniu okapu kuchennego załóż i przymocuj dolną część pokrywy kominowej, jak pokazano na Rys. 7. OPK5490bc/OPK5490wh... - Page 34 Rys. 8. Górną część wysuń do wymaganej wysokości i górną część komina przymocuj do uchwy- tu górnej części komina, jak pokazano na Rys. 9. 17. Podłącz przewód zasilający do gniazdka elektrycznego. Rys. 4 Rys. 5 Min. Min. 530mm 530mm Rys. 6 PRAWIDŁOWO NIEPRAWIDŁOWO OPK5490bc/OPK5490wh...
- Page 35 Demontaż W razie demontażu urządzenia ważne jest, aby przestrzegać właściwej kolejności kroków: Najpierw odłącz przewód zasilający od sieci elektrycznej (wyciągnij wtyczkę lub wyłącz bezpiecznik). Następnie w sposób odwrotny, niż w jaki wykonano montaż urządzenia, zdemontuj poszczególne części okapu kuchennego. OPK5490bc/OPK5490wh...
-
Page 36: Rozwiązywanie Problemów
Uchwyt okapu kuchennego nie jest Sprawdź uchwyt, czy jest w poziomie, Okap kuchenny nie jest w w poziomie lub śruby uchwytu nie są ewentualnie dokręć śruby mocujące i poziomie dobrze dokręcone. wyrównaj wyciąg do poziomu. OPK5490bc/OPK5490wh... -
Page 37: Ochrona Środowiska
Utylizację należy wykonać zgodnie z przepisami dotyczącymi utylizacji odpadów. W celu uzyskania szczegółowych informacji na temat recyklingu niniejszego produktu skontaktuj się z lokalnym biurem, służbą usuwania odpadów z gospodarstw domowych lub sklepem, w którym zakupiono produkt. OPK5490bc/OPK5490wh... -
Page 39: Tehniskie Dati
Aktīvās ogles filtru skaits gaisa recirkulācijai Režīms Ventilācija/recirkulācija LED apgaismojums 2 x 1,5 W Svars 21 kg Ventilācijas/recirkulācijas trokšņa līmenis ≤62 dB (A) Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas kļūdas un atšķirības attēlos bez iepriekšēja brīdinājuma. OPK5490bc/OPK5490wh... - Page 40 • Izvadot gaisu, gaisa izvades caurulei jābūt līdzīgam diametram vai lielākam nekā gaisa izvades izejošajam atvērumam. • Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvadu gāzu un degšanas produktu izvad- īšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve. OPK5490bc/OPK5490wh...
-
Page 41: Ierīces Apraksts
• Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru. Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts. IERĪCES APRAKSTS Nosūcēja apakšējais pārsegs Vadības panelis Ierīces korpuss Piederumi Nosūcēja augšējā un apakšējā pārsega turētājs Turētājs ierīci Izvades elastīgie cauruļvadi Metāla tauku filtrs Aktīvās ogles filtrs (jāiegādājas papildus) OPK5490bc/OPK5490wh... - Page 42 Ieslēgšanas/izslē- gšanas taustiņš mirgos. • Atliktā izslēgšana ir iestatīta iepriekš, un to nevar mainīt. • Atliktās izslēgšanas laikā ierīci var izslēgt, nospiežot ieslēgšanas/izslēgšanas taustiņu. • Lai pilnībā izslēgtu ierīci, divreiz nospiediet ieslēgšanas/izslēgšanas taustiņu. OPK5490bc/OPK5490wh...
-
Page 43: Lietošanas Instrukcija
• Nekad neatstājiet agresīvas vai skābas vielas (citronu sula, etiķis) uz lakotajām vai nerūsējošā tērauda daļām. Tīrīšanas un filtra maiņa Metāla tauku filtri Normālas ierīces ekspluatācijas gadījumā metāla tauku filtri jāpārbauda un nepieciešamības gadījumā jātīra reizi mēnesī. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saīsiniet. Nelietojiet ierīci bez pareizi uzstādītiem metāla tauku filtriem! OPK5490bc/OPK5490wh... - Page 44 Lai izņemtu metāla filtrus, vispirms jānoņem augšējais stikla nosegs. Paceliet stikla nosegu (skat. 1. att.) un izņemiet to. Saskaņā ar 2. att. izņemiet metāla filtru. Iemērcējiet metāla filtrus siltā ūdenī ar pievienotu mazgāšanas līdzekli vai ievietojiet trauku mazgāja- majā mašīnā ar mazgāšanas līdzekli, iestatot mazgāšanas programmas temperatūru ne vairāk kā 60°C. Mērcēšanas gadījumā...
- Page 45 14. Piestiprinātajam tvaika nosūcējam pievienojiet apakšējo un augšējo dūmvada nosega daļu (9. Att.). Izvir- ziet augšējo daļu nepieciešamajā augstumā un atzīmējiet uz sienas atveres dūmvada nosega augšējās daļas kronšteina piestiprināšanai. Pēc tam noņemiet apakšējo un augšējo dūmvada nosega daļu. OPK5490bc/OPK5490wh...
- Page 46 8. att. Izvirziet augšējo daļu nepieciešamajā augstumā un piestipriniet dūmvada nosega augšējo daļu dūmvada nosega augšējās daļas kronšteinam (9. att.). 17. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā. 4. Att. 5. Att. Min. Min. 530mm 530mm 6. Att. PAREIZI NEPAREIZI OPK5490bc/OPK5490wh...
- Page 47 7. Att. 8. Att. 9. Att. Demontāža Ierīces demontāžas laikā jāievēro pareiza darbību secība. Vispirms atvienojiet strāvas vadu no elektrotīkla (izņemiet kontaktdakšu vai izslēdziet drošinātājus). Pēc tam pretējā veidā tam, kā uzstāda ierīci, noņemiet atsevišķas tvaika nosūcēja detaļas. OPK5490bc/OPK5490wh...
-
Page 48: Traucējumu Novēršana
Pārbaudiet, vai kronšteins ir novietots Tvaika nosūcējs nav novietots vienā Tvaika nosūcējs nav vienā līmenī, nepieciešamības līmenī vai nav pienācīgi pievilktas novietots vienā līmenī gadījumā pievelciet stiprinājuma kronšteina skrūves. skrūves un izlīdziniet tvaika nosūcēju. OPK5490bc/OPK5490wh... -
Page 49: Vides Aizsardzība
Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu. OPK5490bc/OPK5490wh... -
Page 51: Technical Specifications
Mode Ventilation/recirculation LED lamp 2 x 1.5 W Weight 21 kg Noise level of ventilation/recirculation ≤6 dB (A) The manufacturer reserves the right to make potential technical changes, typographical errors and any differences in the representation without prior notice. OPK5490bc/OPK5490wh... -
Page 52: Important Safety Information
• Extracted air should not be led to a chimney intended for discharge of flue gases and combustion products or a shaft serving for ventilation of rooms where fireplaces are situated. OPK5490bc/OPK5490wh... -
Page 53: Product Description
If you fail to follow these instructions, any possible repair cannot be recognized as a warranty repair. PRODUCT DESCRIPTION Lower chimney cover Control panel Appliance body Accessories Bracket for upper and lower chimney cover Bracket for appliance Flexible outlet duct Metal fat filter Carbon filter (to be purchased) OPK5490bc/OPK5490wh... -
Page 54: Control Panel Description
• The preset time for the delayed switching-off is fixed and cannot be changed. • During the delayed switching-off, you can switch off the appliance by pushing the On/Off button. • To switch off the appliance completely, push the On/Off button twice. OPK5490bc/OPK5490wh... -
Page 55: Cleaning And Maintenance
When the appliance is in common use, the metal fat filters should be checked or cleaned every month. In case of more frequent frying or deep frying, shorten this interval. Do not use the appliance without the metal fat filters properly installed! OPK5490bc/OPK5490wh... - Page 56 To remove metal filters, the top glass cover must first be removed. Tilt the glass cover (see Fig. 1) and remove it. Remove the metal filter according to Fig. 2. Let the metal filters soak in warm water with addition of a detergent or put them into a washer with a cleaning agent and set temperature below 60 °C.
-
Page 57: Installation Of The Appliance
14. Place the lower part as well as the upper part of the chimney on the hood hung (Fig. 9). Lift the upper part up to the required height and mark holes on the wall for attachment of the upper chimney part bracket. Subsequently remove the lower as well as the upper chimney part. OPK5490bc/OPK5490wh... - Page 58 Fig. 8. Lift the upper part up to the required height and attach the upper chimney part to the upper chimney part holder as shown in Fig. 9. 17. Plug the power cord into the wall outlet. Fig. 4 Fig. 5 Min. Min. 530mm 530mm Fig. 6 CORRECT INCORRECT OPK5490bc/OPK5490wh...
- Page 59 If you disassemble the appliance, it is important to follow the steps in the correct order: First, unplug the power cord from the mains (pull the plug out or switch off the circuit breaker). Subsequently disassemble individual parts of the hood in reverse order of the appliance installation. OPK5490bc/OPK5490wh...
-
Page 60: Troubleshooting
Check the bracket for being levelled The hood bracket is not levelled or the The hood is not levelled or tighten holding screws and level bracket screws are not tightened firmly. the hood. OPK5490bc/OPK5490wh... -
Page 61: Service Centre
Disposal must be performed in accordance to the regulations for waste disposal. For more detailed informati- on about recycling of this appliance see the authorized local office or service for household waste disposal or the shop, where you purchased the appliance. OPK5490bc/OPK5490wh... - Page 62 Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych Česká republika Název Ulice PSČ Město Telefon/fax E-mail Jindřich Valenta 465 471 400 Vysokomýtská 1800 565 01 Choceň servis@my-concept.cz CONCEPT 465 473 304 Slovenská republika Názov Ulica PSČ Mesto Telefón/fax E-mail ABC-SERVIS Štefánikova 50 949 03 Nitra 037/6526063 servis@abc-servis.sk Jozef Abel...
- Page 63 Wykaz punktów servisovych Česká republika Název Ulice PSČ Město Telefon/fax E-mail Jindřich Valenta 465 471 400 Vysokomýtská 1800 565 01 Choceň servis@my-concept.cz CONCEPT 465 473 304 Slovenská republika Názov Ulica PSČ Mesto Telefón/fax E-mail ABC-SERVIS Štefánikova 50 949 03 Nitra 037/6526063 servis@abc-servis.sk Jozef Abel 037/7413098 D-J SERVIS Šebastovska 17 080 06 Prešov 051/7767666...
- Page 64 Jindřich Valenta – Concept Vysokomýtská 1800, 565 01 Choceň Tel. +420 465 471 400, Fax: +420 465 473 304 www.my-concept.cz ELKO Valenta – Slovakia, s.r.o. Hurbanova 1563/23, 911 01 Trenčín Tel.: +421 326 583 465, Fax: +421 326 583 466 www.my-concept.sk CONCEPT POLSKA sp. z o.o. Ostrowskiego 30, 53-238 Wroclaw Tel.: +48 71 339 04 44, Fax: 71 339 04 14 www.my-concept.pl Verners VT Ltd.
